В режиме наблюдения выбрать {Главное меню} {PTZ}.

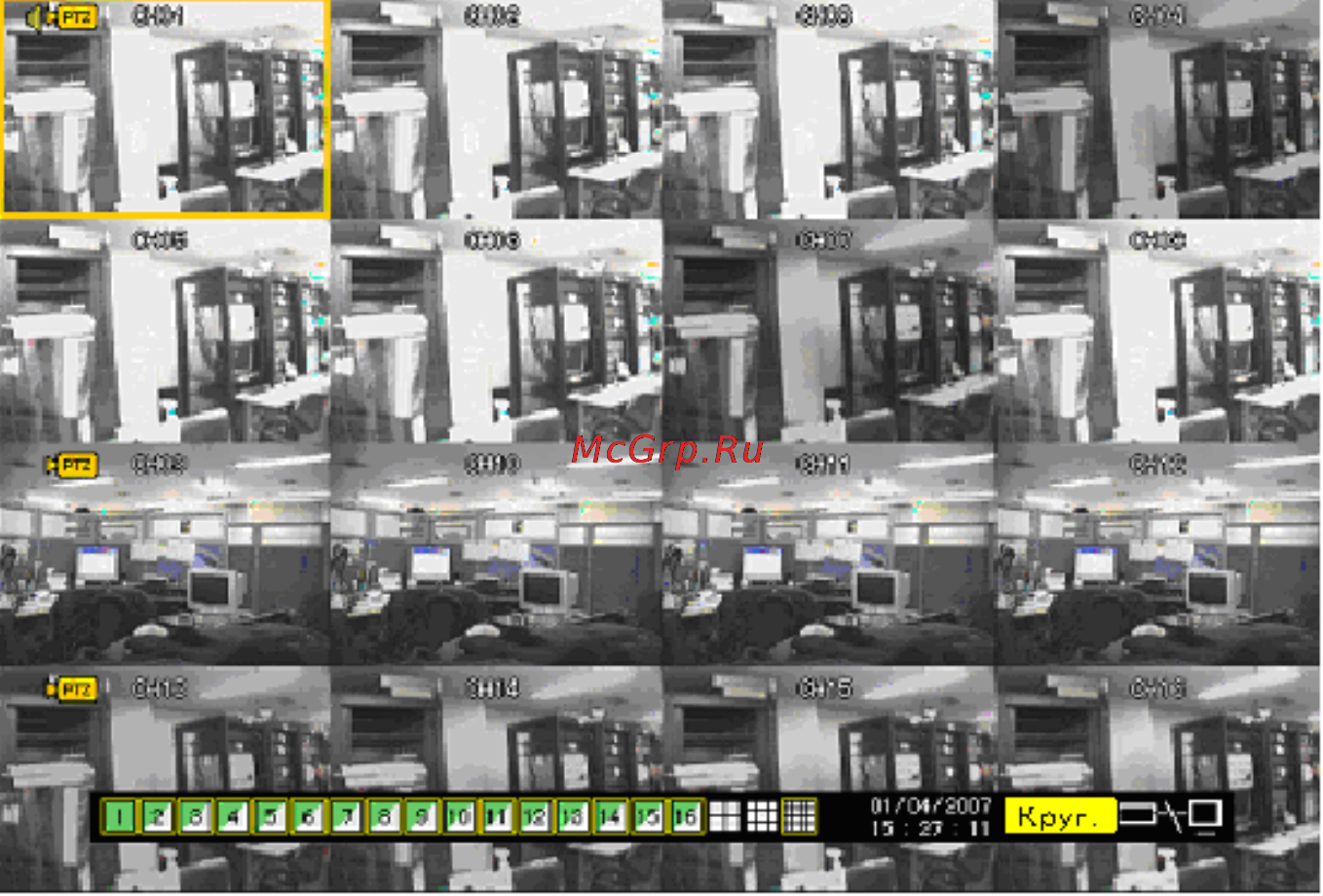

Как показано на Рис. 4-13, каналы с функцией PTZ будут отмечены на экране.
[Рис. 4-13. Экран в режиме PTZ]
4-15-3 PTZ контроль
1) Перемещение по горизонтали/ вертикали
Выберите камеру PTZ, используя кнопки со стрелками и кнопку Select.
На экране появится окно управления PTZ .
Для передвижения по горизонтали и вертикали используйте кнопки со стрелками.
Приближение/ удаление
Для перехода из режима перемещения по горизонтали /вертикали в режим
приближения/удаления нажмите кнопку PTZ
Для приближения / удаления изображения используйте кнопки со стрелками.
Фокус
Для перехода из режима приближения/ удаления в режим контроля фокуса нажмите
кнопку PTZ .
Используйте кнопки (▲▼).
Предварительные установки
Используется для сохранения настроек горизонтали/вертикали/ увеличения/фокуса PTZ камер
Для перехода к предварительным установкам нажмите кнопку Select в любом из
режимов PTZ.
В режиме предварительных установок PTZ выберите режим предварительных
30
