Polyvision PVDR-0884 [46/55] Порт rs232c
![Polyvision PVDR-0884 [46/55] Порт rs232c](/views2/1189097/page46/bg2e.png)
Эта функция используется для выбора языка меню.
① Выбрать {Язык} используя кнопки со стрелками и кнопку [Select].
② В окне выбора, выбрать нужный язык, используя кнопки со стрелками и кнопку
[Select].
6) Порт RS232C
① Выбрать {RS232C Порт} используя кнопки со стрелками и кнопку [Select].
② В окне выбора, выбрать устройство, используя кнопки со стрелками и кнопку [Select].
7) ID регистратора
① Выбрать {ID регистратора} используя кнопки со стрелками и кнопку [Select].
② В окне ввода введите ID (от 1 до 255) используя кнопки с цифрами или кнопки со
стрелками и кнопку [Select].
8) Сохранение
После изменения настроек в меню {Система} , сохраните изменения.
① После завершения настроек системы, выбрать {Меню} {Сохр}.
5-1-8 Накопитель
1) Выбор меню накопителя
① Выбрать {Главное меню} и меню {Накопит}.

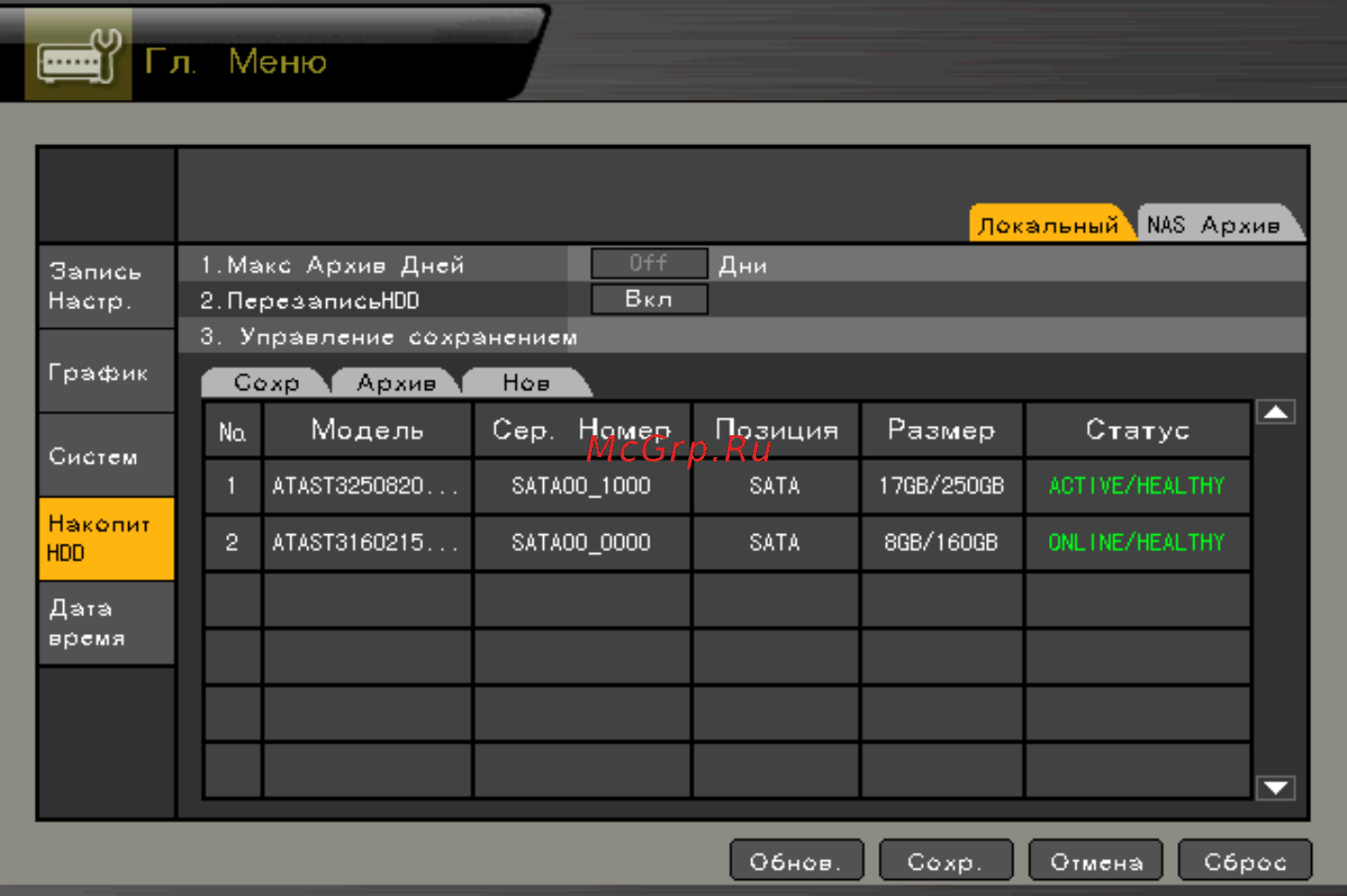

[Рис. 5-9. Окно сохранения (Локальный)]
2) Локальный
44
