![Polyvision PVDR-0884 Инструкция по эксплуатации онлайн [39/55] 164676](/views2/1189097/page39/bg27.png)
① Выбрать {Вых Трев } {Зум.} для канала используя кнопки со стрелками и кнопку
[SELECT].
② В диалоговом окне выбрать событие при котором активируется зуммер (например:
движение, сенсор, звук) используя кнопки со стрелками и кнопку [SELECT], выберите
включить или отключить функцию зуммера.
(2) Предварительные установки
При обнаружении события камера срабатывает в соответствии с предварительными
настройками PTZ.
① Выбрать {Вых Трев} {PTZ} для канала используя кнопки со стрелками и кнопку
[SELECT].

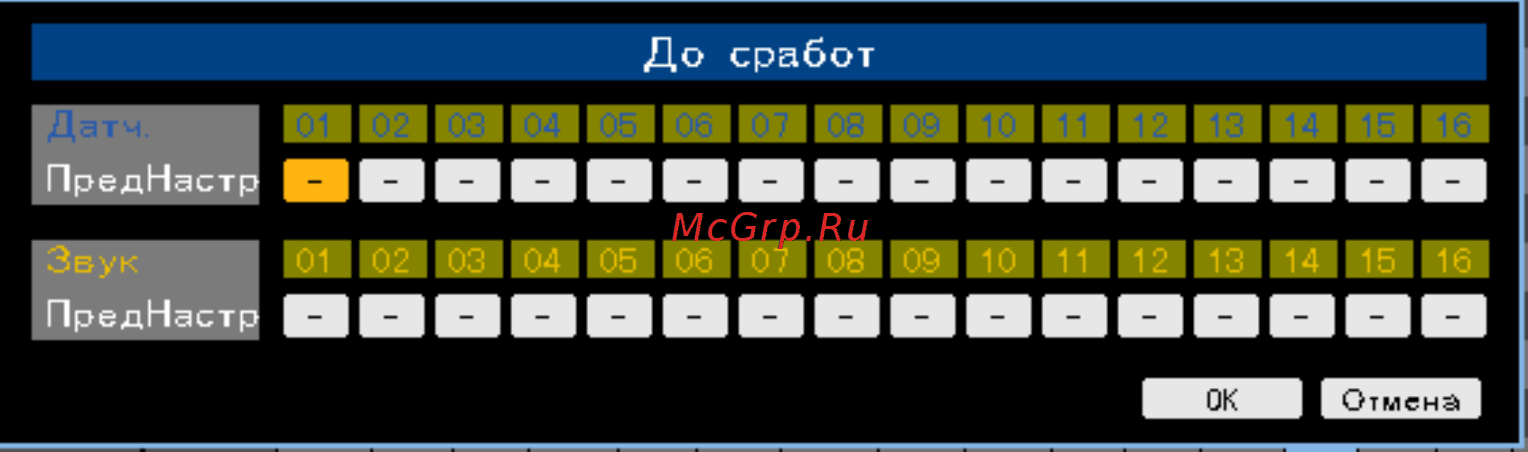

[Рис 5-4. Окно настройки времени срабатывания]
Для настройки всех каналов одновременно выбрать колонку {PTZ} и нажать кнопку
[Select].
(3) Сообщение
При срабатывании тревоги или события, сообщения будут отправлены на заданные
email адреса.
① Выбрать {Вых Трев} {Сооб} для канала используя кнопки со стрелками и кнопку
[SELECT].
Сервис сообщений можно настроить в меню {Доп настройки} {Сеть} {Трев}.
(4) Доп выход (спот)
① Выбрать {Вых Трев} {Спот} для канала используя кнопки со стрелками и кнопку
[SELECT].
Для настройки всех каналов одновременно выбрать колонку Спот и нажать кнопку
[Select].
(5) Реле
Функция реле активизируется от внешних датчиков, подключенных к выходу реле.
37
