ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
6

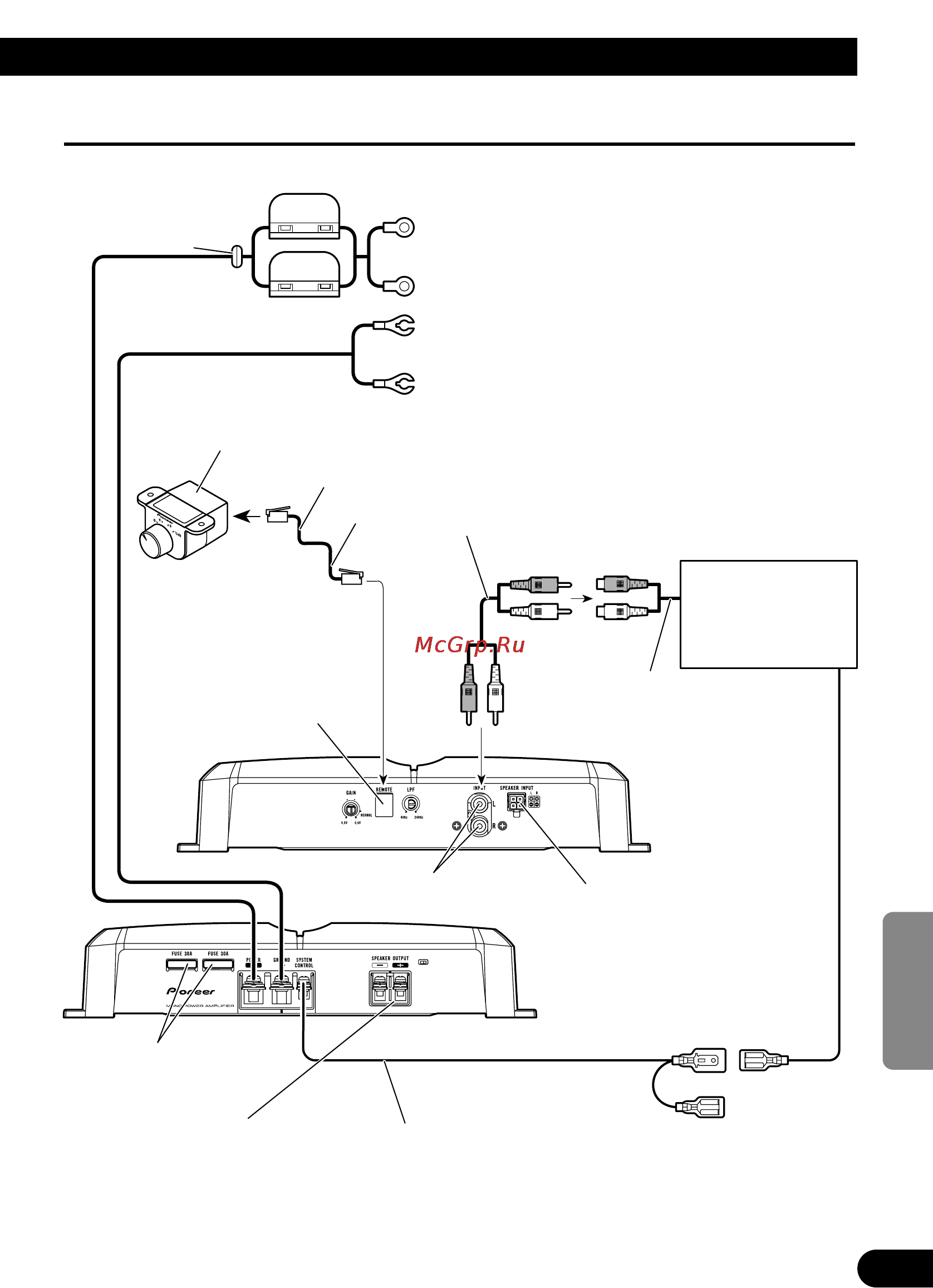

Aansluitschema
Zekering (30 A)
Zekering (30 A)
Doorvoerbuisje
Speciaal rood accusnoer [RD-223] (los verkrijgbaar)
Sluit, nadat alle andere aansluitingen op de versterker zijn
gemaakt, het accusnoer-aansluitpunt van de versterker aan op
het positieve aansluitpunt (+) van de accu.
Aardingssnoer (zwart) [RD-223] (los verkrijgbaar)
Sluit dit snoer aan op de carrosserie of het chassis.
Zekering (30 A) × 2
Autostereo met
RCA-uitgangspen-
aansluitingen
Externe uitgang
(subwoofer uitgang)
Aansluitsnoer met
RCA-penstekkers (los verkrijgbaar).
RCA-ingangspenaansluiting
Draad voor systeemafstandsbediening (los verkrijgbaar)
Verbind de mannelijke aansluiting van dit draad met de aansluiting
voor de systeemafstandsbediening van de autostereo (SYSTEM
REMOTE CONTROL). Het vrouwelijke aansluitpunt kan worden
aangesloten op het relais-besturingsaansluitpunt van de automatische
antenne. Als de autostereo niet beschikt over een systeem-afstandsbe-
dieningsaansluitpunt, sluit dan het mannelijke aansluitpunt aan op het
spanningsaansluitpunt via de contactschakelaar.
Luidspreker-aansluitpunt
Raadpleeg het hoofdstuk
“Aansluiten van de
luidsprekerdraden” voor
richtlijnen i.v.m. het aansluiten
van luidsprekers.
Luidsprekeringangs-aansluitpunt
Zie “Het gebruink van luidsprek-
eringang” afdeling.
Aansluiting voor Bass Boost
afstandsbediening
Verbind deze aansluiting met de
Bass Boost afstandsbediening via
de daarbij behorende draad.
Bass Boost afstandsbediening
Draad voor Bass Boost afstandsbediening
6 m
Voorzijde
Achterzijde
