Polyvision PVDR-162 [6/52] Алгоритм подключения

Монтаж

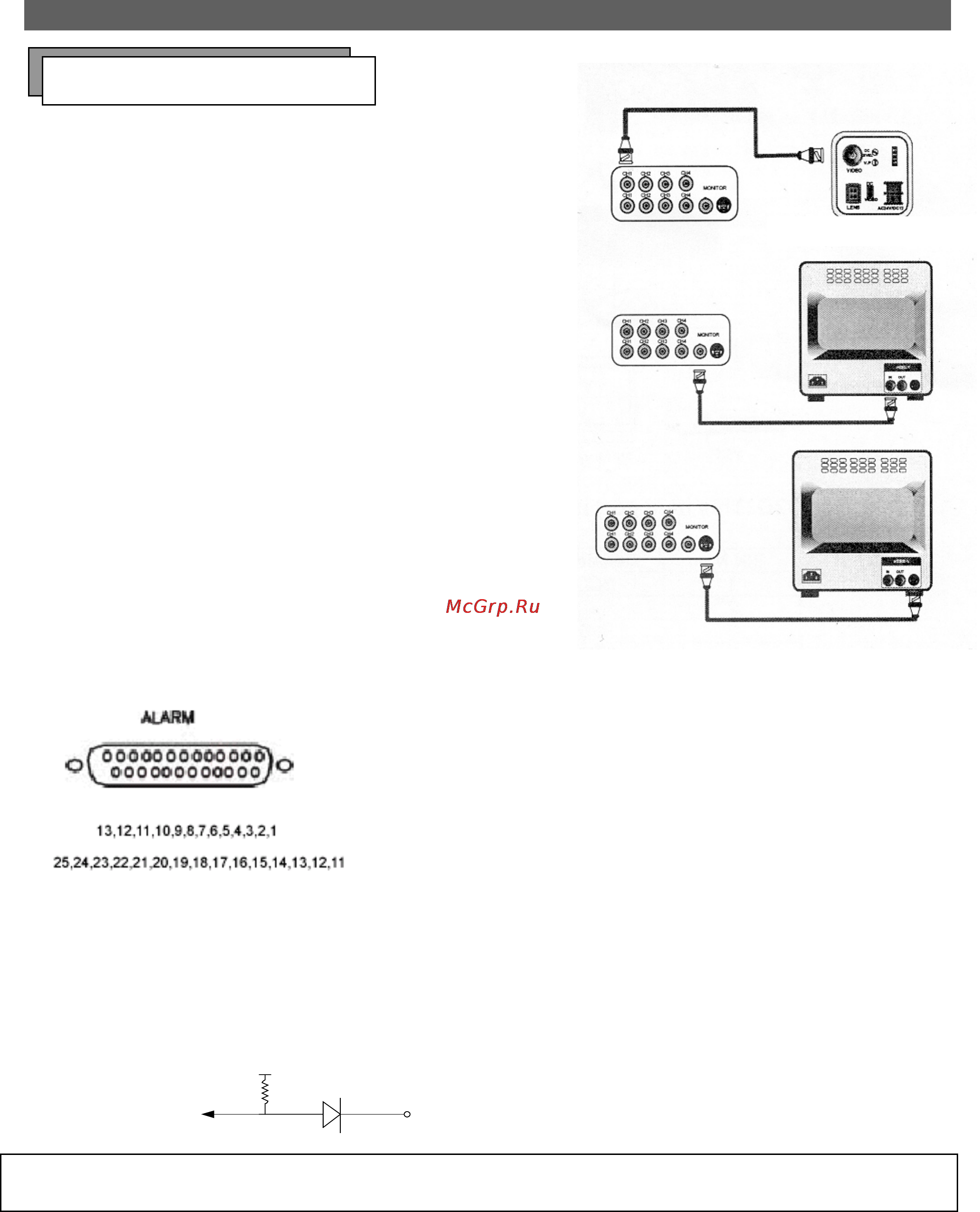

Алгоритм подключения

Задняя панель камеры

1) Подключение камер

Подключите камеры к гнездам CAMERA INPUT

на задней панели ЦВР

2) Подключение монитора (Метод композитного

подключения) - Подключите монитор к гнезду

MONITOR OUT на задней панели ЦВР

3) Подключение монитора - Подключите

S-Video монитор к гнезду MONITOR OUT

на задней панели ЦВР

4) Подключение датчиков - Подключите датчики к

разъему ALARM на задней панели ЦВР

1. ALARM 1 7. ALARM 7 13. DGND 19. X

2. ALARM 2 8. ALARM 8 14. ALARM 13 20. DGND

3. ALARM 3 9. ALARM 9 15. ALARM 14 21. ALARM COM

4. ALARM 4 10.ALARM 10 16. ALARM 15 22. ALARM NC

5. ALARM 5 11. ALARM 11 17. ALARM 16 23. ALARM NO

6. ALARM 6 12.ALARM 12 18. X 24. DGND

25. DGND

 Релейный выход : COM+NC (общий+Н/З), COM+NO (общий+Н/О)

 Вход тревоги : Замыкание цепи между Alarm1 ~ 16 и сигнальной “землей” GND по умолчанию

определяется как тревога. Контакты Alarm 1 ~ 16 определяют камеры 1 ~ 16.

NC = Нормально -закрытый. NO = Нормально-открытый.

Замечание: Вход датчика воспринимается системой неактивным (LOW), когда уровень сигнала

тревоги 0, и воспринимается системой активным (HIGH), когда уровень сигнала тревоги пла-

вающий или равен 5 В.

Внутренняя цепь

Таким образом, существует опасность поломки, когда выход датчика будет иметь отрицатель-

ный

ур

овень или нап

яжение б

уд

ет выше 5 В.
