5) Подключение к компьютерной сети
rks
TERATRAY CONNECTION
ETHERNET
Для просмотра через Internet изображений с ЦВР на компьютере необходимо установить программу дис-
танционного просмотра

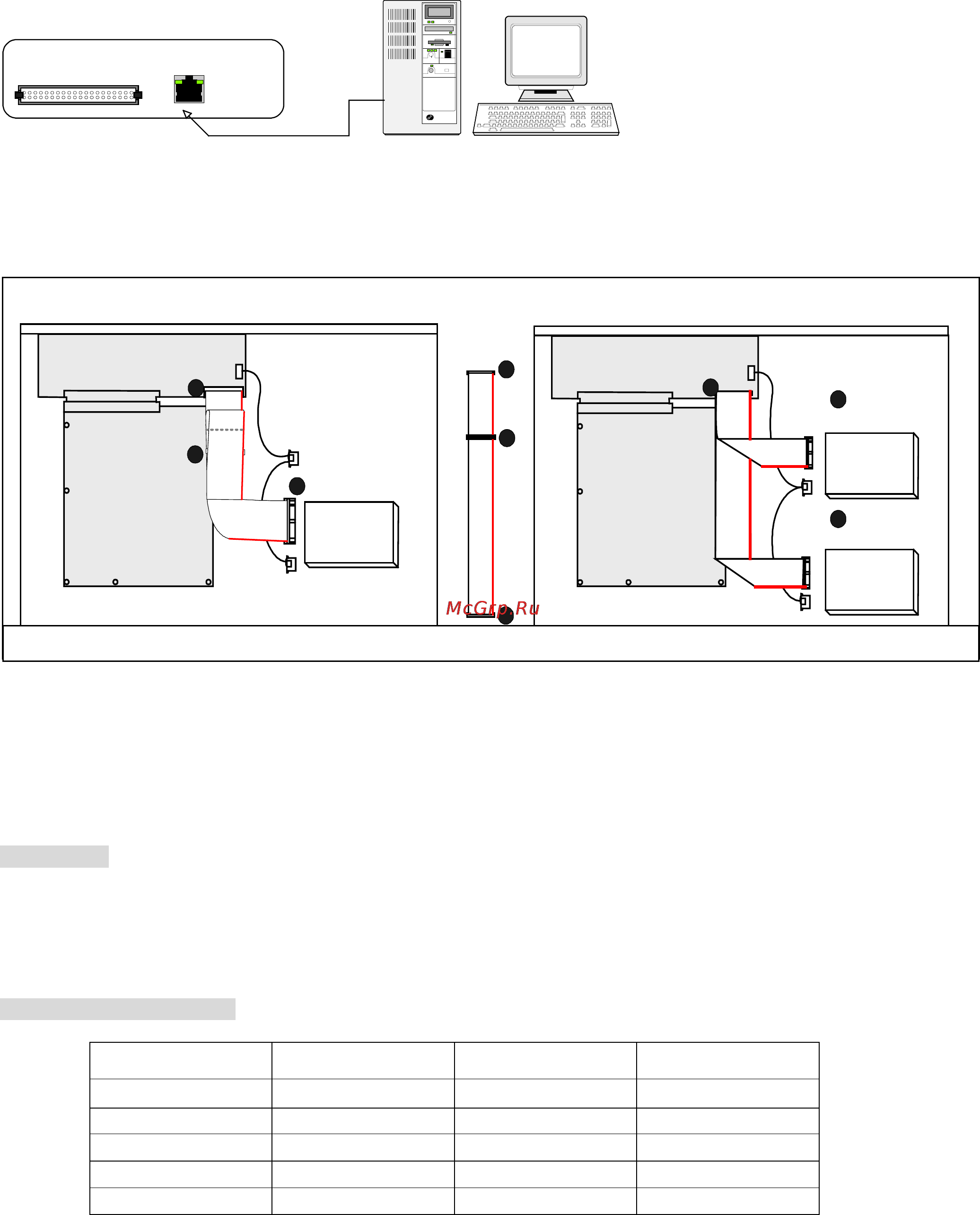

6) Подключение HDD
HDD
MASTER
MAIN BOARD
I/O BOARD
Set the drive jumpers as specified by hard disk drive manufacturer.
1
2
3
1
3
2
tie
HDD1
HDD2
MASTER
SLAVE
MAIN BOARD
I/O BOARD
Set the drive jumpers as specified by hard disk drive manufacturer.
2
1
3
2 H
1
How to connect single HDD ow to connect 2 HDD
1. Установка одного HDD 2. Установка дв
у
х HDD
Пе
р
емычки должны быть
у
становлены в соответствии с
у
казаниями п
р
оизводителя HDD
1) Убедитесь, что один HDD подключен как
“ MASTER ”, а второй - как “SLAVE”
2) Проверьте правильность подключения
кабеля
3) Установите перемычки на первом HDD в
значение “ MASTER ”, а на втором – в
значение “ SLAVE”
1) Убедитесь, что HDD подключен как “MASTER”
2) Проверьте правильность подключения кабеля
3) Установите перемычки на HDD в значение “
MASTER ”
Замечание:
- 16 канальный ЦВР поддерживает два HDD. Один HDD устанавливается в съемные “салазки”, второй же-
стко крепится.
- Рекомендуется съемный диск определять как Slave, а другой диск как Master.
- Убедитесь в правильности установки перемычки Master и Slave, неправильная установка перемычек вы-
зовет сбой в работе ЦВР .
Протестированные HDD:
Изготовитель Модель Емкость Замечание
Seagate Barracuda 80 Гб
IBM DeskStar 80 Гб
WD2000 Caviar 200 Гб
Hitachi DeskStar 80 Гб
Maxtor MaxLineII 300 Гб
7
