8.2. Установка маховиков (Рис.14)

8.2.1. Наденьте маховики (52) на наклонный и подъемный валы (57 и 46). Совместите пазы в маховиках со

штифтом (47) на валах. Затяните фиксирующие гайки (54) на наклонном и подъемном валах.

8.3. Установка привода диска (Рис.14)

8.3.1. Установка кронштейна двигателя

Установите шпиндель (37) под углом 90°, повернув боковой маховик (52).

Установите кронштейн (27) на тяги (50) и зафиксируйте

винтами.

8.3.2. Установка узла привода диска

Для установки узла привода диска совместите отверстия крепления плиты двигателя (29) с отверстием в

кронштейне (27), установите ось (30) и зафиксируйте ее винтом (28).

8.3.3. Совмещение шкивов

Отрегулируйте двигатель так, чтобы шкивы двигателя и шпинделя были строго по прямой линии и

параллельны. Правильное совмещение шкивов существенно влияет на эффективность работы

пилы.

После того, как шкивы совмещены, надежно затяните гайки болтов (5,15) крепления двигателя на плите.

8.3.4. Установка пружины и клинового ремня (Рис.3б, 14)

Поверните передний маховик (52) против часовой стрелки, чтобы опустить приводной шкив (31) в нижнюю

позицию, Рис.14. Установите клиновой ремень (21) в паз приводного шкива, Рис.14. Установите пружину (73) на

приливы двигателя (16) и

кронштейна (27), Рис.3.

Поднимите узел двигателя, установите ремень (21) в

ручей шкива двигателя (19), Рис.14. Совместите отверстия

в кожухе шкива (17) с отверстиями в крышке кожуха шкива

(22).

Вставьте винт с потайной головкой (3) через отверстие в

крышке кожуха шкива. Установите шайбу (14) на винт и

закрепите шестигранной гайкой (13). Проделайте то же

самое с оставшимися винтами с потайной

головкой.

Подключите двигатель к переходной розетке.

ВНИМАНИЕ!

Никогда не меняйте местами приводной шкив и шкив

двигателя для изменения скорости, так как это опасно.

Рис.3б

8.3.5. Подключение двигателя

Подключите пилу к сети с напряжением 220 В.

Вал двигателя вращается против часовой стрелки, если смотреть со стороны шкива вала двигателя.

Схема

подключения

8.4. Установка параллельного упора (Рис.13)

ВНИМАНИЕ: Параллельный упор должен быть выставлен параллельно пазу упора для косого пиления

для минимизации опасности отдачи.

8.4.1. Установите переднюю направляющую (7) параллельного упора со шкалой (6). Установите заднюю

направляющую (3). При помощи четырех болтов и четырех квадратных гаек, вставленных в пазы основания

параллельного упора, установите параллельный упор

на его основании, но не затягивайте болты. Установите

узел параллельного упора на направляющие. Закрепите двумя болтами к основанию параллельного упора узел

точной установки параллельного упора (7), Рис.2а. После того как параллельный упор установлен, его надо

отрегулировать. (См. раздел «Регулировка параллельного упора»).

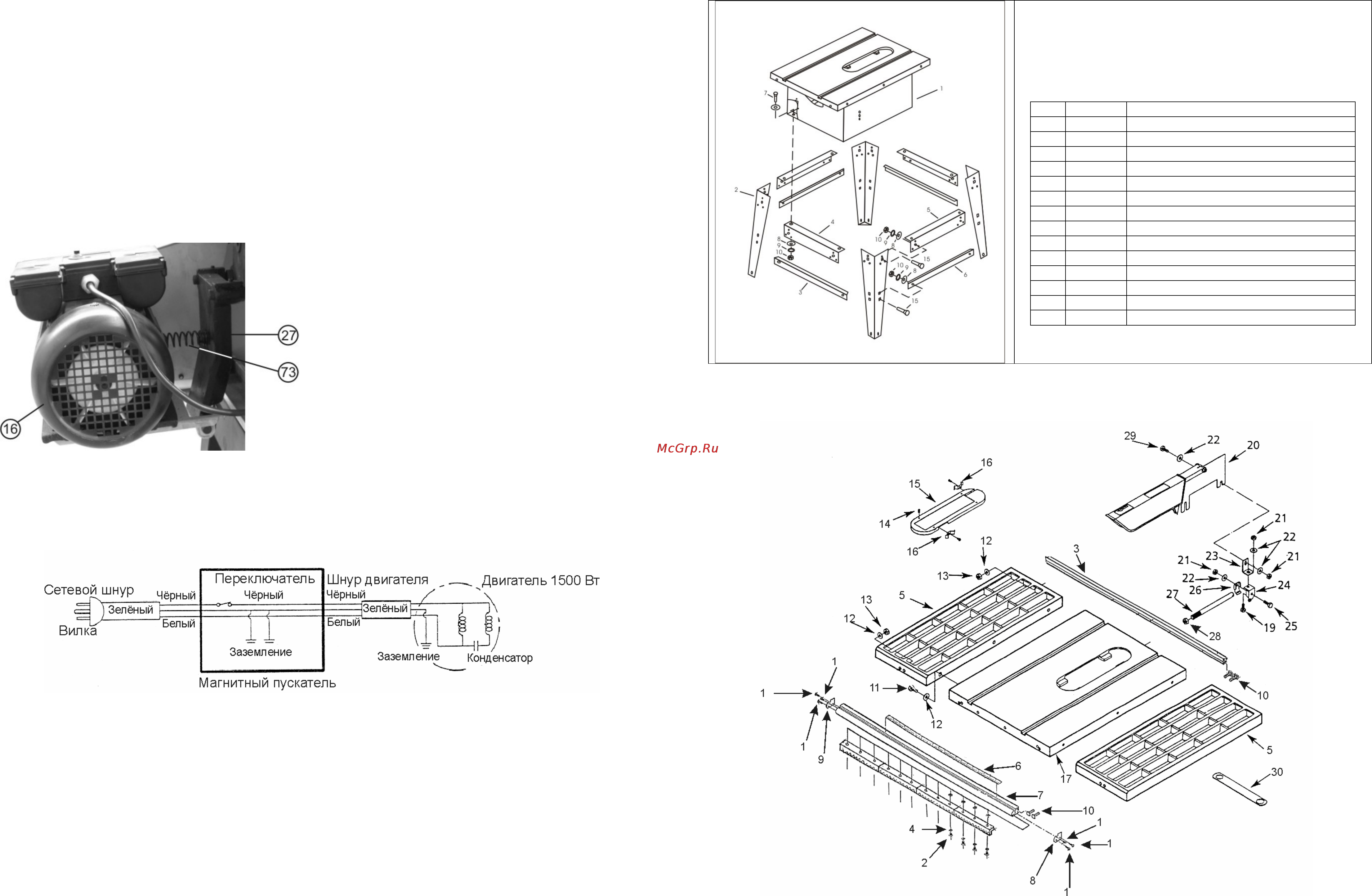

Рис.12 – Схема сборки основания и рабочего стола с

опорой

*- Позиция по схеме сборки

Детали сборки основания и рабочего стола с опорой

(Рис.12)

№* Код Наименование

1 122700 Стол рабочий с опорой

2 122702 Стойка

3 122703 Планка короткая (нижняя)

4 122704 Планка короткая (верхняя)

5 122705 Планка длинная (верхняя)

6 122707 Планка длинная (нижняя)

7 Болт

8 Шайба

9 Шайба

10 Гайка

15 Болт с квадратным подголовником

Рис.13 – Схема сборки рабочего стола

Содержание

Примечание клиновой ремень находится в корпусе 5
