Детали сборки рабочего стола (Рис.13)

*- Позиция по схеме сборки

№* Код Наименование

1 122713 Винт

2 122714 Винт

3 122715 Направляющая задняя

4 122716 Шайба пружинная

5 122717 Плита дополнительная

6 122718 Шкала

7 122719 Направляющая передняя

8 122720 Заглушка правая

9 122721 Заглушка левая

10 122722 Болт

11 122723 Болт

12 122724 Шайба пружинная

13 122725 Гайка

14 122726 Винт

15 122727 Вкладыш рабочего стола

16 122728 Зажим пружинный

17 122729 Стол рабочий

19 122730 Болт М8-1.25х16

20 122731 Узел защитного кожуха диска

21 122732 Гайка М8-1.25

22 122733 8мм шайба

23 122734 Кронштейн

24 122735 Разъем

25 122736 Болт М8-1.25х30

26 122737 Прижим

27 122738 Стержень

28 122739 Гайка М16-1.5

29 122740 Болт М8-1,25х20

30 Ключ

6. УСТРОЙСТВО ПИЛЫ

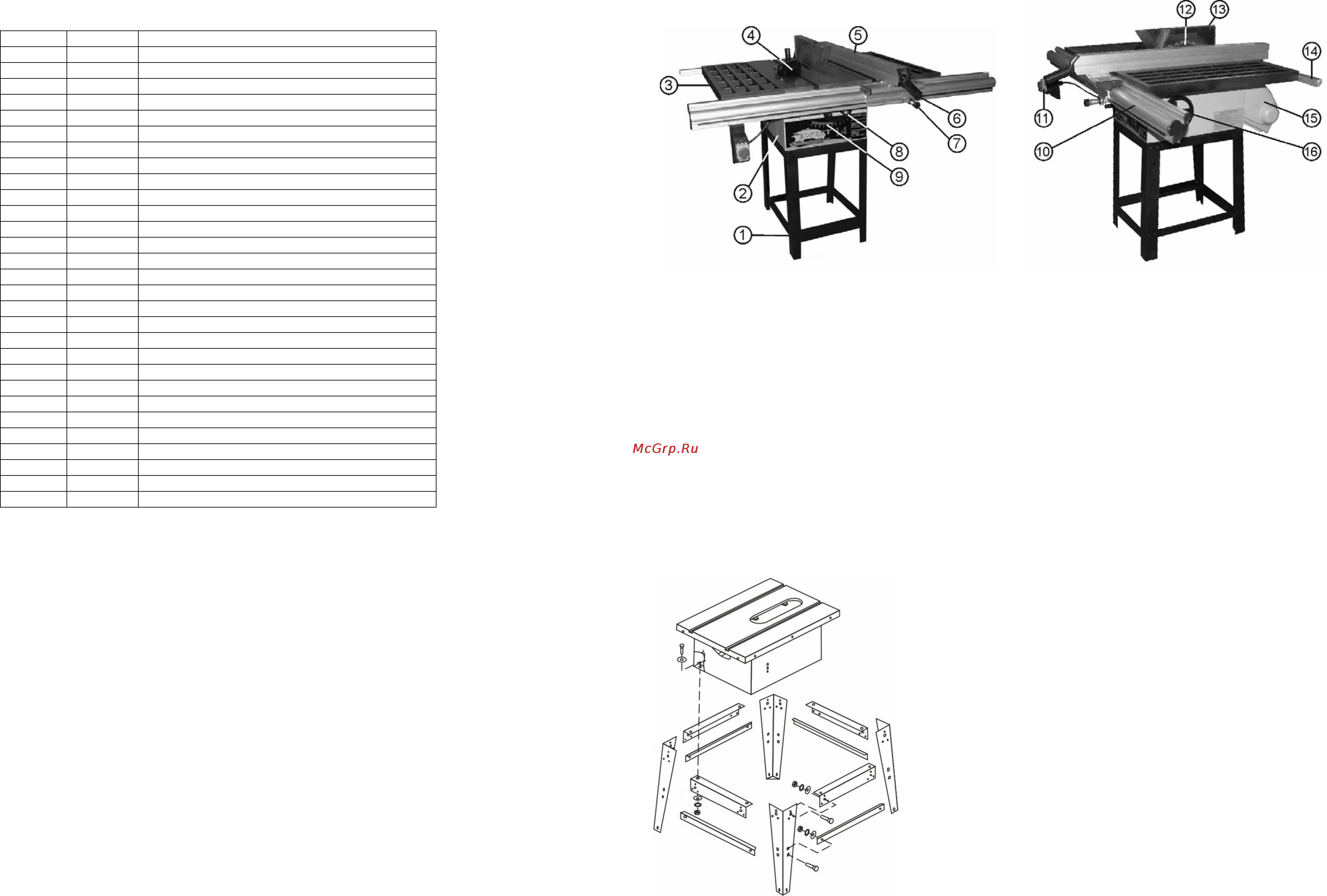

6.1. Пила состоит из следующих сборочных единиц и деталей (Рис.2а, 2б):

Рис.2а Рис.2б

1. Основание 9. Шкала угла наклона пильного диска

2. Опора рабочего стола 10. Направляющая передняя

3. Рабочий стол 11. Переключатель включения/выключения

4. Упор для косого и поперечного пиления 12. Пильный диск

5. Параллельный упор

13. Узел защитного кожуха с расклинивателем и

антиотбрасывателем

6. Рукоятка фиксации параллельного упора. 14. Направляющая задняя

7. Ручка узла

точной установки параллельного упора 15. Узел привода пильного диска

8. Маховик регулировки подъема пильного диска 16. Маховик установки угла наклона пильного диска

7. РАСПАКОВКА

7.1. Откройте упаковки. Извлеките все комплектующие узлы и детали.

7.2. Проверьте комплектность пилы.

ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь использовать пилу до ее полной сборки в соответствии с

руководством по эксплуатации.

СБОРКА ПИЛЫ

Рис. 3а

ВНИМАНИЕ: Будучи компактной, пила достаточно тяжела.

Поднимайте и перемещайте её вдвоем или с помощью

грузоподъёмных механизмов и приспособлений.

Очистите все детали от транспортировочного консерванта.

Пила должна стоять непосредственно на полу. Размещение

пилы на ровной поверхности повысит стабильность и

точность сборки и предотвратит поломку литых и

деформацию сварных деталей

8.1. Сборка основания

8.1.1. Соберите основание как показано на Рис.3а, установите и

закрепите на нем пилу при помощи болтов, шайб, пружинных

шайб и гаек (см. комплектность). Для повышения устойчивости

пилы при работе стойки основания дополнительно могут быть

закреплены к полу.

Содержание

Примечание клиновой ремень находится в корпусе 5
