4.2.34. Никогда не используйте параллельный упор при поперечном пилении или упор для косого и

поперечного пиления при продольном пилении. Никогда не используйте параллельный упор как стопор длины.

Никогда не держите руками отпиливаемую часть заготовки, когда питание включено, и пильный диск

вращается.

4.2.35. Если пильный диск заклинил в заготовке, выключите пилу, дождитесь

полной остановки вращения

пильного диска и освободите пильный диск. Проверьте правильность установки расклинивателя относительно

плоскости пильного диска. Перед началом выполнения продольного пиления убедитесь, что параллельный

упор установлен параллельно плоскости пильного диска. Отрегулируйте его по мере необходимости.

Соблюдайте особую осторожность при работе с искривленной деревянной заготовкой – она может подскочить

на столе и

зажать пильный диск.

4.2.36. Никогда не пилите круглые (цилиндрические) заготовки.

5. ПОДКЛЮЧЕНИЕ ПИЛЫ К ИСТОЧНИКУ ПИТАНИЯ

5.1. Электрические соединения. Требования к электрическому шнуру питания

5.1.1. Для защиты электропроводки от перегрузок на щите подключения данной линии необходимо применять

плавкие предохранители или автоматические выключатели на 10А.

5.1.2. Запрещается переделывать вилку, если она не входит

в розетку. Квалифицированный электрик должен

установить соответствующую розетку.

5.1.3. При повреждении электрического шнура питания его должен заменить изготовитель или

сертифицированный сервисный центр.

5.2. Требования при обращении с двигателем

ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от

пыли. Таким образом обеспечивается его беспрепятственное охлаждение.

ПРЕДУПРЕЖДЕНИЕ: не включайте пилу до тех пор

, пока до конца и внимательно не ознакомитесь с

изложенными в данном «Руководстве» рекомендациями, поэтапно не изучите все пункты настройки и

регулировки пилы и не усвоите работу всех органов её управления.

5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите пилу.

Отключите вилку электрического шнура питания от розетки

, проверьте пильный диск на свободное вращение.

Если пильный диск вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается,

попытайтесь по таблице возможных неисправностей найти и устранить возможную причину.

5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:

- двигатель при работе без нагрузки или при работе с

номинальной нагрузкой отключается, автомат защиты

настроен на меньший ток срабатывания;

- температура корпуса двигателя достигает более 90

С; при этом, не срабатывает устройство защиты, автомат

защиты настроен на больший ток срабатывания;

- при заклинивании пильного диска не срабатывает устройство защиты, автомат защиты неисправен.

5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках,

пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов),

поэтому всегда с

помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и

потребляемый пилой ток.

5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит

дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального

функционирования пилы необходимо увеличить поперечное сечение подводящих проводов. Приведённые в

таблице данные о

длине подводящих проводов относятся к расстоянию между распределительным щитом, к

которому подключена пила и вилкой штепсельного разъёма пилы. При этом, не имеет значения,

осуществляется подвод электроэнергии к пиле через стационарные подводящие провода, через

удлинительный кабель или через комбинацию (стационарный и удлинительный) кабелей.

Длина подводящих проводов Необходимое поперечное сечение медных проводов

До 15м 1,0 мм

Предупреждение: Пила должна быть заземлена через розетку с заземляющим контактом.

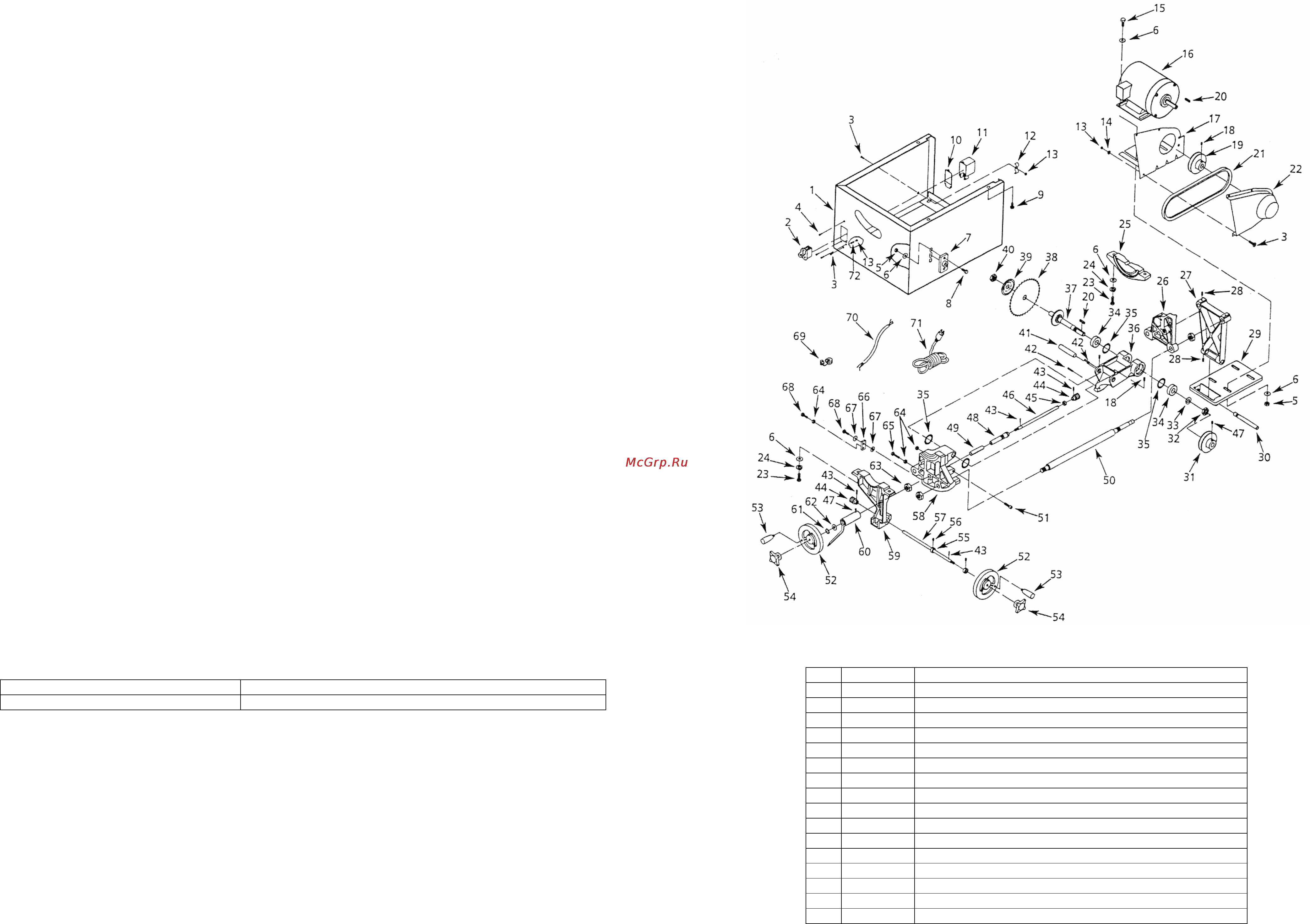

Рис.14 – Схема сборки привода пильного диска и механизма наклона

Детали сборки привода диска и механизма наклона (Рис.14)

*- Позиция по схеме сборки

№* Код Наименование

1 122741 Корпус

2 122742 Магнитный пускатель

3 122743 Винт с потайной головкой М4-0.7х12

4 122744 Винт самонарезающий М6-18х16

5 122745 Гайка М8-1.25

6 122746 Шайба Ф8 мм

7 122747 Накладка

8 122748 Болт М8-1.25х20

9 122749 Болт с шестигранной головкой с шайбой М8-1.25х16

10 122750 Прокладка

11 122751 Кожух

12 122752 Зажим шнура

13 122753 Гайка М4-0.7

14 122754 Шайба Ф4 мм

15 122755 Болт М8-1.25х25

16 122756 Двигатель

Содержание

Примечание клиновой ремень находится в корпусе 5
