Polyvision PVDR-0454 [7/16] Пульт ду



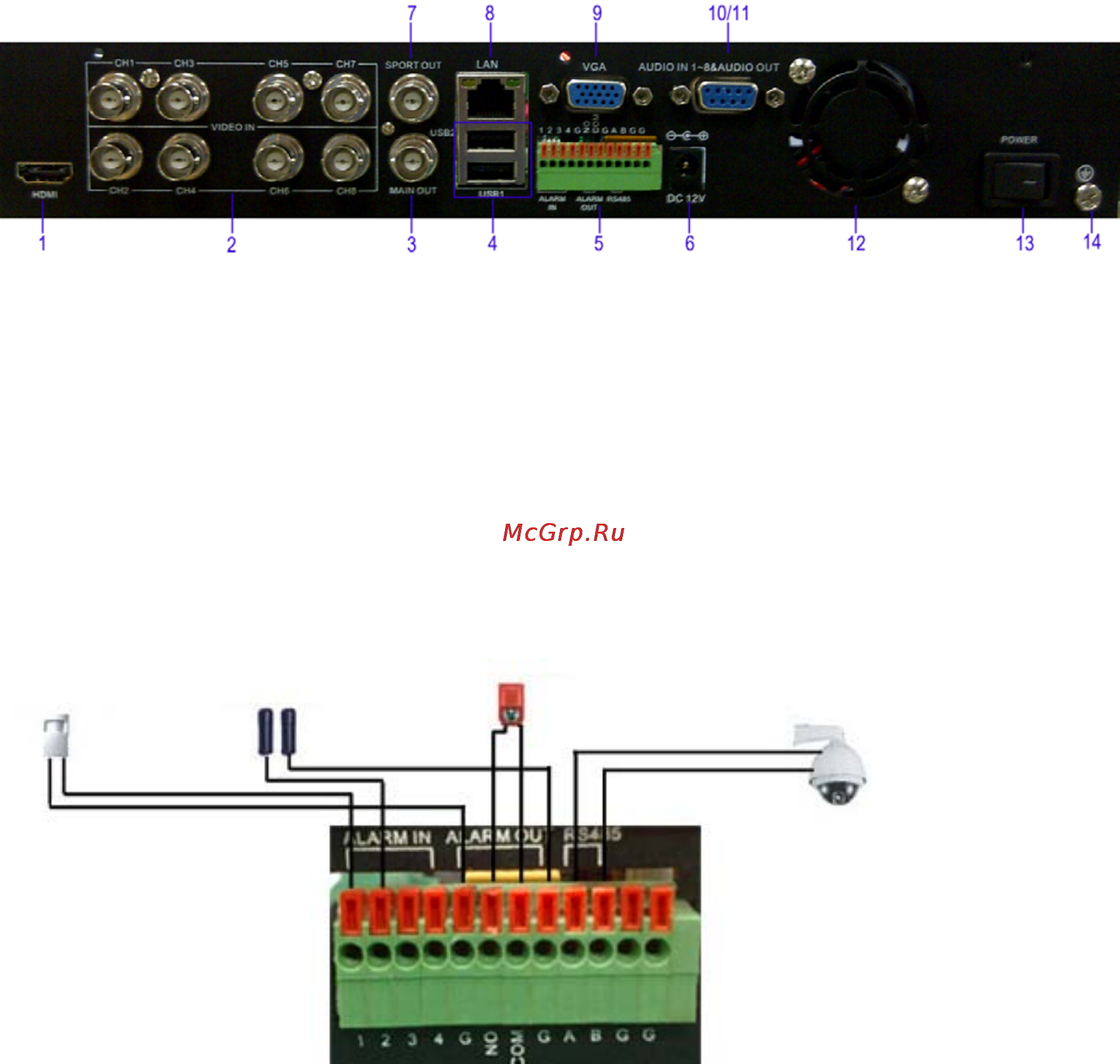

1. HDMI-выход – видеовыход для подключения HD-мониторов.

2. BNC-разъёмы - видеовходы для подключения аналоговых видеокамер.

3. BNC-выход – видеовыход для подключения аналогового монитора.

4. USB-порты – разъёмы для подключения USB-мыши и USB-накопителей.

5. Тревожные входы/выходы и порт RS-485 – тревожные входы(1-4(8)/выходы, предназначенные для подключения

датчиков и исполнительных устройств, а также поворотных видеокамер.

Для датчиков: подключите положительные (+) выходные контакты датчиков ко входам на клеммной колодке (ALARM IN

1-4(8)).

Подключите заземляющие (-) выходные контакты датчиков к заземляющим контактам клеммной колодки (G).

Многосоставные устройства могут быть подключены к одному заземляющему входу.

Датчик 2 (2-G)

Датчик 1 (1-G) Сирена (NO-COM)

Поворотная

камера

(А – RS-485А

B – RS-485B)

6 . DC - разъем питания (12 В постоянного тока)

7 . SPOT-выход – тревожный видеовыход для вывода изображения по тревоге.

8 . RJ-45 10/100 Base-T – разъём для подключения устройства к локальной сети.

9 . VGA-выход – видеовыход для вывода изображения на компьютерный монитор.

10 . RCA-разъёмы (DB-9) – аудиовходы для подключения микрофонов и записи звука.

11 . RCA-разъём (DB-9) – аудиовыход для подключения колонок.

12. Куллер для вентиляции электронных компонентов.

13. Кнопка питания для включения/выключения устройства.

14. Заземление.



5.4ПультДУ

Кнопки на пульте ДУ имеют такие же обозначения и функции как у кнопок на фронтальной панели видеорегистратора (см.

пункт 5.1).


