При использовании станка в стационарных условиях его необходимо закрепить на верстаке при помощи болтов
(не комплектуется) через отверстия в основании (10), Рис.1, 2. Обязательно используйте при креплении плоскую
и пружинную шайбы на каждый болт.
8. СБОРКА И РЕГУЛИРОВКА (СМ. СХЕМУ СБОРКИ)
8.1. Освободите узлы и детали станка от консервационной смазки.
8.2. Установить основание (1) на ровную и прочную поверхность верстака для монтажа. Рекомендуется прикрепить
основание (1) к верстаку болтами (см. п.7).
Установите колонну (7) с фланцем колонны (2) на основание (1), совместите монтажные отверстия.
Вставьте болты фланца (3) через фланец колонны (2) в монтажные отверстия в основании (1) и затяните ключом.
8.3. Возьмите узел «рабочий стол - опорная муфта» (14,16), установите в муфту (16) червячный вал (10), введите
зубчатую рейку (6) и прижмите ее к червячному валу (10). Всю эту сборку следует установить на колонну (7), нижний
конец зубчатой рейки (6) обопрется на нижнее кольцо колонны (7), а верхний конец рейки (6) следует прижать кольцом
штатива (26). При установке кольца (26) на колонну (7), обратите внимание на то, чтобы выборка с одной стороны
кольца (26) плотно прижала зубчатую рейку (6). Зафиксируйте кольцо (26) винтом (25).
Установите ручку подъема стола (8) и закрепите ее винтом (9). Вращая ручку (8), убедитесь, что стол (14)
перемещается без затруднений вверх и вниз.
8.4. Аккуратно установите на колонну (7) сверлильную головку станка (1), Рис.1. Поворачивая головку (1),Рис.1, на
колонне (7), убедитесь, что она села до упора, зафиксируйте ее на колонне (7), затянув винты (40).
Вверните в привод (29) вала подачи шпинделя (32) три ручки (30), убедитесь, что шпиндель (17) подается этими
ручками на всю глубину, легко возвращается в исходное положение.
Установите на конусную часть шпинделя (17) зажимной патрон (33) (предварительно необходимо протереть все
сопрягаемые поверхности), закрепите сборку на шпинделе (17) легким ударом через деревянный брусок. Губки
патрона (33) при этом должны быть
ввернуты.
8.5. Убедитесь, что стол (14) находится под углом 90° к узлу сверлильной головки (1), Рис.1, и сверлу.
Для этого:
- Поднимите стол (14) в пределах 100 мм от патрона (33).
- Установите угольник на столе (14).
- Совместите угольник со сверлом.
- Если стол (14) не перпендикулярен к сверлу, ослабьте шестигранный болт
(13) гаечным ключом, поверните стол (14) так, чтобы он был
перпендикулярен к сверлу.
- Затяните шестигранный болт (13).
9. ПРИНЦИП РАБОТЫ (СМ. СХЕМУ СБОРКИ)
Предупреждение: Во время настройки отключите сверлильный станок от сети.
9.1. Ослабьте фиксирующую ручку (15) и отрегулируйте высоту стола (14) в соответствии с заготовкой. Закрепите
фиксирующую ручку (15).
9.2. Вставьте сверло в зажимной патрон (33), закрепите ключом для патрона.
9.3. Закрепите заготовку (и опору)
на столе (14) в тисках или зажимами. Заготовка расположена на опоре (обычно на
куске древесины) для стабилизации заготовки. Это также помогает выполнить чистое отверстие.
Опустите сверло вниз с помощью ручек подачи (30) до места сверления отверстия, при этом можно немного
скорректировать позицию заготовки.
9.4. Включите вилку в электрическую розетку.
Предупреждение: Работайте в защитной маске при сверлении любого типа материала.
9.5. Установите переключатель (52) (далее магнитный пускатель) в верхнее положение для включения двигателя (27).
Отрегулируйте обороты шпинделя (17) дисковым регулятором скорости (97).
Для увеличения скорости (для сверления твердых материалов, таких как сталь) поверните диск (97) по часовой
стрелке. Для уменьшения оборотов (для сверления мягких материалов, таких как дерево) поверните диск
(97) против
часовой стрелки.
ВНИМАНИЕ: Регулируйте обороты, когда двигатель (27) включен и патрон (33) вращается на постоянной
скорости (но не во время сверления). Если диск (97) фиксируется, когда двигатель (27) не работает, ремень
будет застревать при включении двигателя (27).
9.6. Опустите ручку (30) и медленно просверлите заготовку.
ПРЕДУПРЕЖДЕНИЕ: Если сверло застревает в заготовке, не пытайтесь остановить шпиндель (17) руками
.
Выключите станок с помощью магнитного пускателя (52). Подождите остановки шпинделя (17), перед тем как
снять заготовку.
9.7. Когда сверление закончено, установите переключатель магнитного пускателя (52) в нижнее положение для
выключения двигателя. Отключите станок от источника питания. Извлеките ключ переключателя. Переключатель
невозможно включить без ключа.
10. УСТАНОВКА ГЛУБИНЫ СВЕРЛЕНИЯ (СМ. СХЕМУ СБОРКИ)
10.1. Поверните фиксирующую
винт (37) на 45 градусов против часовой стрелки, чтобы его ослабить. Поверните диск
шкалы глубины (46) на нужную глубину, в соответствии со стрелкой. Закрепите фиксирующий винт (37), повернув его
по часовой стрелке.
10.2. Глубина сверления может устанавливаться по шкале до 50 мм. Максимально возможная глубина сверления
80мм. Перед сверлением заготовки просверлите тестовые отверстия в кусочке из отходов и проверьте правильность
глубины. Повторите п.10.1, если требуется.
11. УСТАНОВКА НАКЛОНА СТОЛА (СМ. СХЕМУ СБОРКИ)
Ослабьте шестигранный болт (13) под столом (14) гаечным ключом, поверните стол (14) на желаемый угол. Шкала
стола (14) может использоваться для определения приблизительного угла. Закрепите шестигранный болт (13).
9

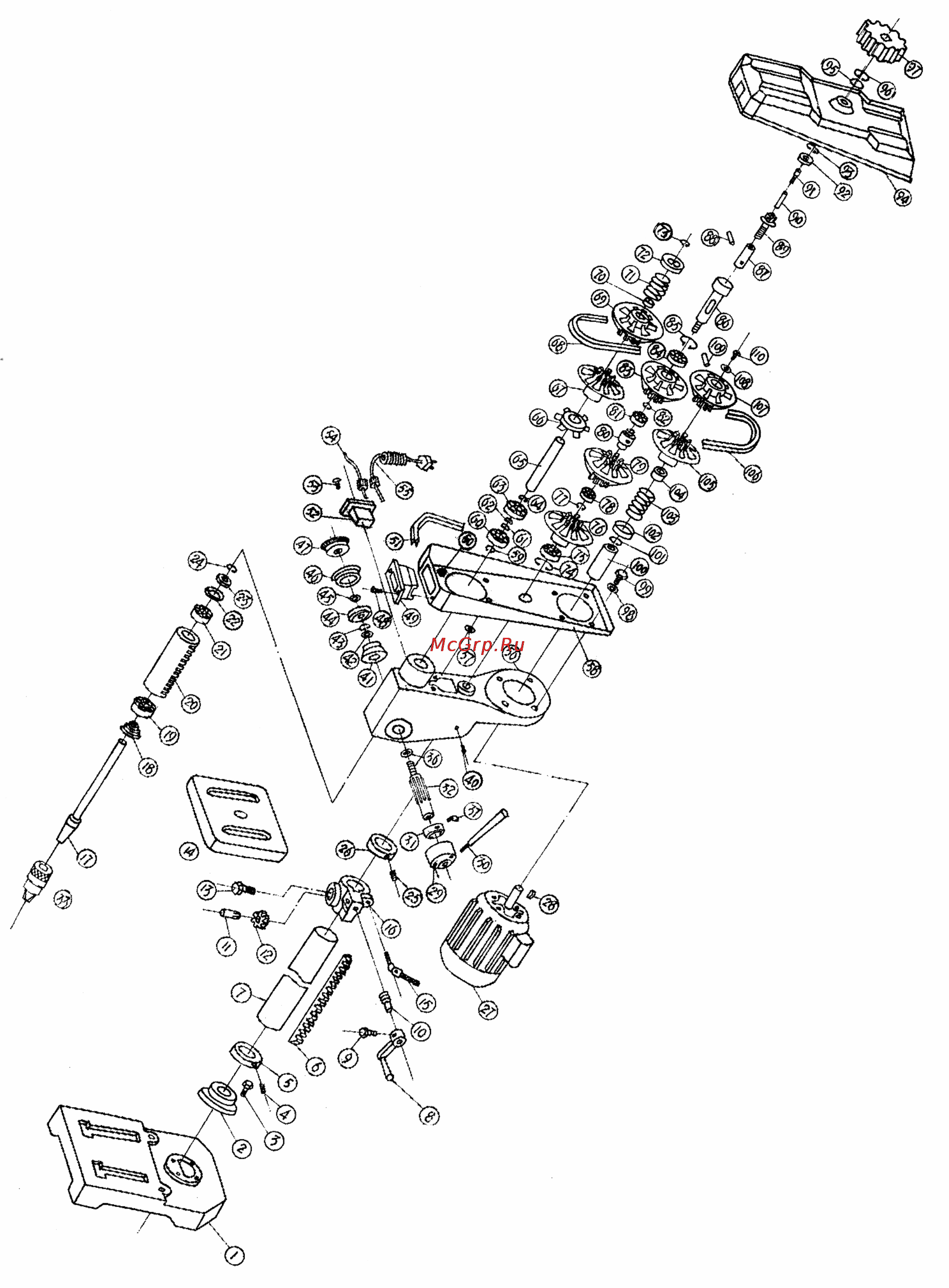

СХЕМА СБОРКИ СВЕРЛИЛЬНОГО СТАНКА «КОРВЕТ 49»
