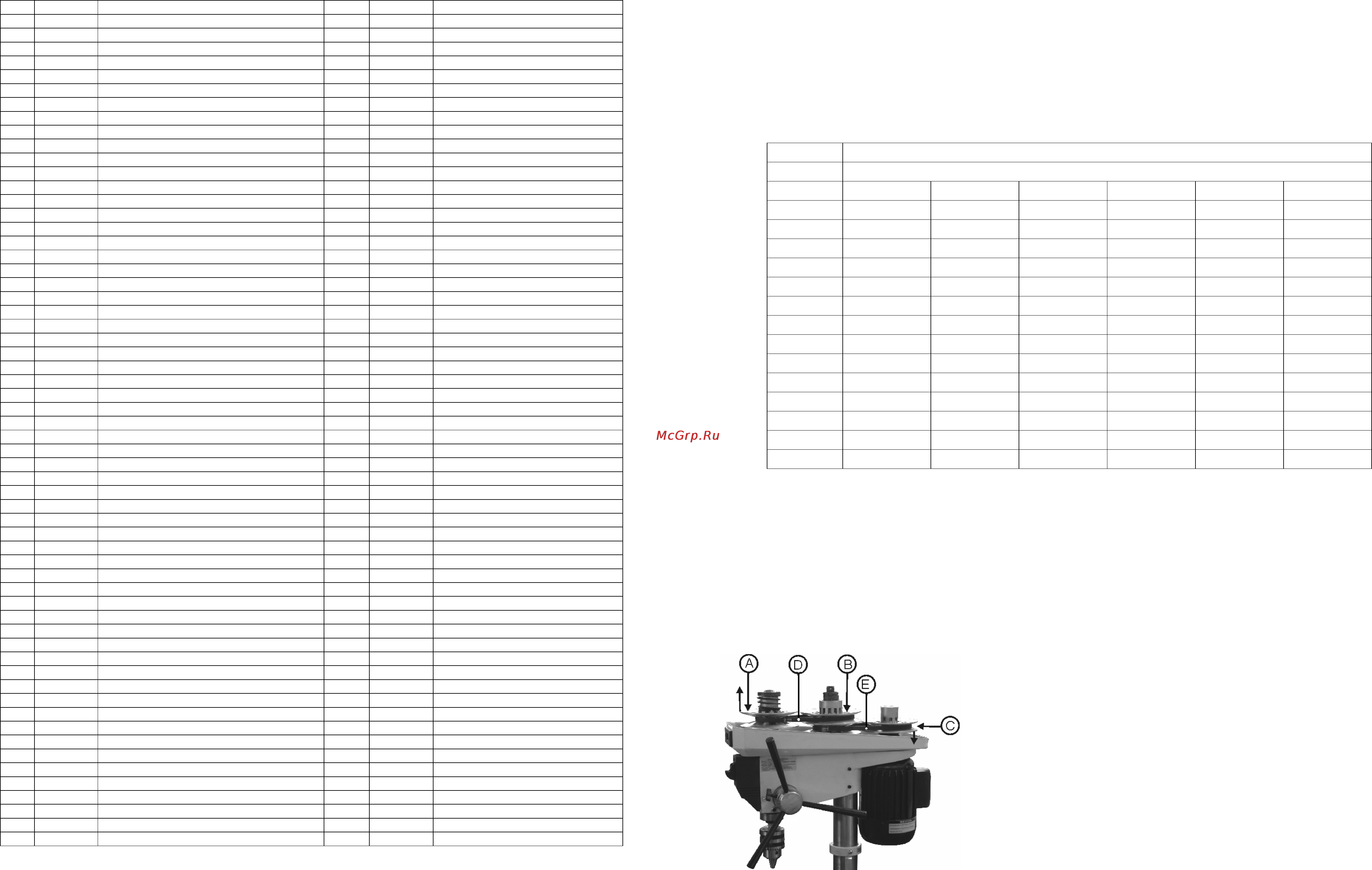

8
ДЕТАЛИ СБОРКИ СВЕРЛИЛЬНОГО СТАНКА «КОРВЕТ 49»
*- позиция по схеме сборки
№* Код Наименование детали №* Код Наименование детали
1 122171 Основание 65 122231 Втулка шлицевая
2 122172 Фланец колонны 66 122232 Диск регулировки скорости
3 122173 Болт фланца 67 122233 Шкив
4 122174 Винт установочный 68 122234 Ремень клиновой
5 122175 Кольцо 69 122235 Шкив
6 122176 Рейка зубчатая 70 122236 Шайба
7 122177 Колонна 71 122237 Пружина шкива
8 122178 Ручка 72 122238 Кожух пружины
9 122179 Болт шестигранный 73 122239 Кольцо стопорное
10 122180 Вал червячный 74 122240 Кольцо стопорное
11 122181 Штифт 75 122241 Подшипник
12 122182 Колесо червячное 76 122242 Шкив
13 122183 Болт шестигранный 77 122243 Кольцо стопорное
14 122184 Стол рабочий 78 122244 Подшипник
15 122185 Ручка фиксирующая 79 122245 Шкив
16 122186 Муфта опорная 80 122246 Манжета
17 122187 Шпиндель 81 122247 Подшипник
18 122188 Кольцо 82 122248 Кольцо стопорное
19 122189 Подшипник 83 122249 Шкив
20 122190 Вал полый 84 122250 Подшипник
21 122191 Подшипник 85 122251 Кольцо стопорное
22 122192 Прокладка 86 122252 Манжета
23 122193 Прокладка 87 122253 Гайка
24 122194 Кольцо стопорное 88 122254 Штифт
25 122195 Винт установочный 89 122255 Штифт регулировки скорости
26 122196 Кольцо штатива 90 122256 Штифт
27 122197 Двигатель 91 122257 Болт
28 122198 Шпонка 92 122258 Прокладка
29 122199 Привод 93 122259 Кольцо стопорное
30 122200 Ручка привода 94 122260 Крышка кожуха шкива
31 122201 Кольцо фиксирующее глубины 95 122261 Кольцо резиновое
32 122202 Вал подающий 96 122262 Кольцо стопорное
33 122203 Патрон зажимной 97 122263 Диск регулировки скорости
36 122204 Прокладка 98 122264 Прокладка
37 122205 Винт-барашек фиксирующий кольца 99 122265 Винт
40 122206 Винт установочный 100 122266 Втулка приводная
41 122207 Патрон пружинный 101 122267 Кольцо стопорное
42 122208 Прокладка 102 122268 Седло пружины
43 122209 Кольцо стопорное 103 122269 Пружина
44 122210 Пружина 104 122270 Шайба
45 122211 Прокладка 105 122271 Шкив
46 122212 Шкала глубины 106 122272 Ремень клиновой
47 122213 Диск фиксирующий 107 122273 Шкив
48 122214 Винт установочный 108 122274 Прокладка
49 122215 Дисплей скорости цифровой 109 122275 Штифт
50 122216 Гайка 110 122276 Винт
51 122217 Уплотнитель резиновый
52 122218 Переключатель
53 122219 Винт установочный
54 122220 Кабель двигателя
55 122221 Шнур питания
56 122222 Кожух сверлильной головки
57 122223 Подушка резиновая
58 122224 Кожух нижнего шкива
59 122225 Шайба пружинная
60 122226 Подшипник
61 122227 Шайба
62 122228 Шайба
63 122229 Подшипник
64 122230 Шайба
Примечание: Некоторые детали перечислены и показаны только с целью иллюстрации и не поставляются отдельно
как запасные части.
5
12. ПОЛЕЗНЫЕ СОВЕТЫ (СМ. СХЕМУ СБОРКИ)
При сверлении вязких материалов, пластмасс следует помнить, что угол заточки сверла должен быть иным, чем при
сверлении сталей, чугуна.
При использовании приспособлений, зажимаемых в патрон (33) для шлифовки различных материалов, не рекомендуется
заметно увеличивать боковое (или осевое) давление на шлифовальную головку. Чем выше площадь шлифования, тем
осторожнее следует увеличивать прижим детали к шлифовальному приспособлению.
При сверлении металлов работа будет значительно ускорена, если вы будете использовать какую-либо смазку в зоне
сверления. Это охлаждает режущую грань сверла, облегчает режим резания.
При необходимости исполнения значительного объема работы в однородном материале, следует руководствоваться
рекомендуемыми скоростями сверления. Приведенная ниже таблица поможет вам выбрать оптимальную скорость вращения
шпинделя (17) при обработке различных материалов. Предложенная таблица выбора скоростей является базовой при
стандартных углах заточки сверла. Руководствуясь ею, вам следует устанавливать скорость близкую к приведенной.
Диаметр М А Т Е Р И А Л
сверла С к о р о с т ь в р а щ е н и я об/ мин
мм Чугун Сталь Бронза Алюминий Пластик Дерево
Ф 3 2550 1820 8000 9500 4000 4000
Ф 4 1900 1680 6000 7200 3800 4000
Ф 5 1530 1380 4800 5700 3500 4000
Ф 6 1270 970 4000 4800 3500 4000
Ф 7 1090 820 3400 4100 3500 4000
Ф 8 960 600 3000 3600 2580 3000
Ф 9 850 530 2650 3200 2580 3000
Ф 10 765 450 2400 2860 1820 3000
Ф 11 700 400 2170 2600 1300 3000
Ф 12 640 400 2000 2400 1000 2580
Ф 13 590 370 1840 2200 950 2580
Ф 14 545 340 1700 2000 820 2000
Ф 15 500 300 1600 1800 500 1600
Ф 16 450 300 1500 1700 450 1600
13.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: Перед выполнением обслуживания любого типа отключите вилку из электрической розетки.
13.1. Общее обслуживание (СМ. СХЕМУ СБОРКИ)
Сжатым воздухом очищайте стол (14), основание (1) и двигатель (27). Нанесите пастообразный воск на стол (14) и колонну (7)
для свободы движения и поддержания чистоты поверхности.
Все подшипники смазаны на заводе-изготовителе и не требуют смазки.
Ежемесячно проверяйте прочность крепления всех монтажных винтов и болтов в основании, колонне и узлах головки.
Проверяйте ремни на изношенность и меняйте по мере необходимости.
При напряженной эксплуатации станка следует с периодичностью 1 раз в три месяца проверять смазку шпинделя (17),
контролировать возможное появление поперечного люфта шпинделя (17) и при необходимости устранять его. При износе
зажимного патрона (33), его следует заменить на патрон соответствующего типа.
Хранить станок в чистом, сухом помещении.
13.2. Замена ремней (Рис.3)
В сверлильном станке предусмотрено два ремня, установленные на трех шкивах,
как показано на Рис.2. Две половины разъемного шкива патрона (А) и шкив
двигателя (С) могут быть разделены. Стационарный шкив (В) не раздвигается
.
Откройте крышку кожуха шкивов (94) (схема сборки), вытащите вверх верхнюю
половину разъемного шкива шпинделя (А), для ослабления натяжения
переднего ремня (D). Нажмите вниз на нижнюю половину шкива двигателя (С)
для ослабления натяжения заднего ремня (Е). Снимите ремни (D,E) со шкивов
(A,B,C) и замените. Закройте крышку кожуха шкивов (94) (см. схему сборки).
Включите сверлильный станок. Половины шкивов (A,B,C) установятся
автоматически.
Рис.3.
