14
ТЕХНИЧЕСКИЙ ПАСПОРТ, ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ

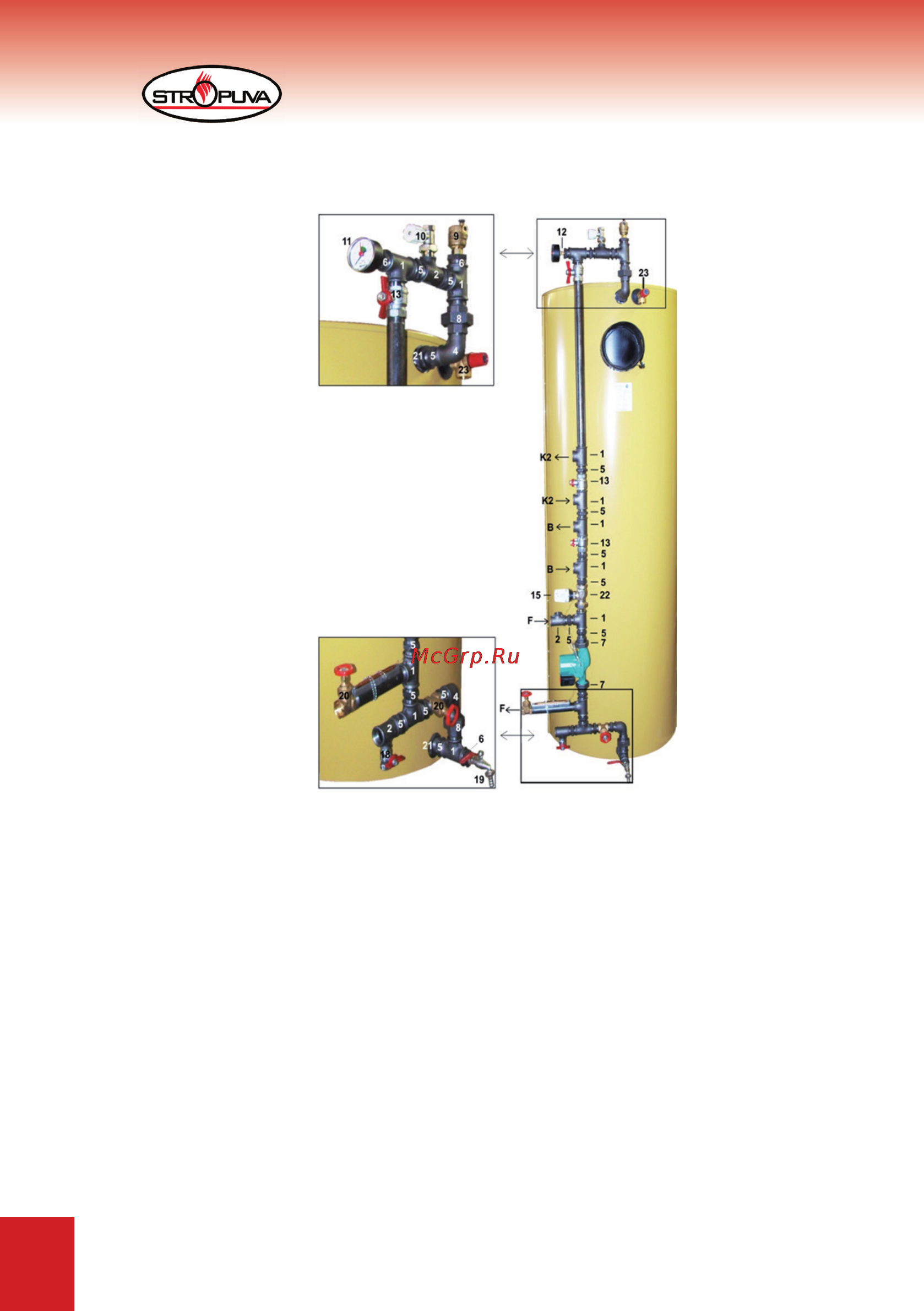

6.2. СХЕМА ПОДКЛЮЧЕНИЯ КОТЛА „STROPUVA“ С ДРУГИМ
КОТЛОМ, ВОДОНАГРЕВАТЕЛЕМ И НАПОЛЬНЫМ ОТОПЛЕНИЕМ
1. Тройник D25
2. Тройник D25 x D15
4. Крюк D25 V/i
5. Нипель D25
6. Редукция D25 x D15
7. Комплект подсоединения циркуляционного
насоса D25
8 . С ъ е м н о е п од к л юч е н и е D 2 5 V / i
9. Автоматический воздушный клапан
1 0 . Б а л а н с и р о в о ч н ы й к л а п а н D 2 5 V / i
11. Горизонтальный манометр 1/4“
12. Редукция D15 x 1/4“
13. Шаровой клапан V/i 1“
14. Циркуляционный насос
- 10 шт
- 3 шт
- 2 шт
- 15 шт
- 3 шт
- 1 шт
- 2 шт
- 1 шт
- 1 шт
- 1 шт
- 1 шт
- 3 шт
- 1 шт
15. Термостатическая головка 20 - 50
0
C
18. Вентиль для пополнения i/i 1/2“
19. Клапан для выхода ½
20. Дисковое отверстие из латуни V/V 1“
21. Редукция D32 x D25
22. Термостатический клапан
23. Клапан 1,5 бар
- 1 шт
- 1 шт .
- 1 шт .
- 2 шт .
- 2 шт .
- 1 шт .
- 1 шт .
F - В/Из наполное (ого) отопление (я)
B - В/Из бойлер (а)
K2 - В/Из другие (их) котлы (ов)
Для котлов S7, S10, S20, S7 BIO, S10 BIO, S20 BIO и S10U, S20U, узлы выбираются из
деталей D20. Для котлов S40, S40 BIO и S40U узел выбирается из деталей D25
Рис. 9
