STROPUVA S20U – 20 kw [23/30] Дополнительное оборудование
![STROPUVA S20U – 20 kw [23/30] Дополнительное оборудование](/views2/1189502/page23/bg17.png)
23
ТЕХНИЧЕСКИЙ ПАСПОРТ, ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ
10. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Дополнительное оборудование прилагается к котлу только при отдельном его заказе.
10.1. ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР
Электронный контроллер - выбирает наиболее экономичные режимы работы, и
периодически, но деликатно и без потерь, останавливает работу котла, когда помещения
нагреваются. Когда помещения охлаждаются, котел снова включается и заполняет
помещения и детали в помещении теплом, как резервуары для хранения тепла.
Пользователю просто нужно настроить программу для необходимого вида топлива
и, в зависимости от внешнего климата, паузу. Контроллер работает и с комнатным
термостатом. Благодаря устройству возрастает время горения одной закладки дров,
иногда даже в два раза.
Переключатель видов топлива:
0 – дрова
1 – уголь
2 – торфяные брикеты
3 – брикеты из древесных опилок
4 – гранулы из древесных опилок
Переключатель
паузы:
0 – 10 мин
1 – 30 мин
2 – 60 мин
3 – 90 мин
4 – 120 мин
5 – 180 мин
6 – 240 мин
7 – 300 мин

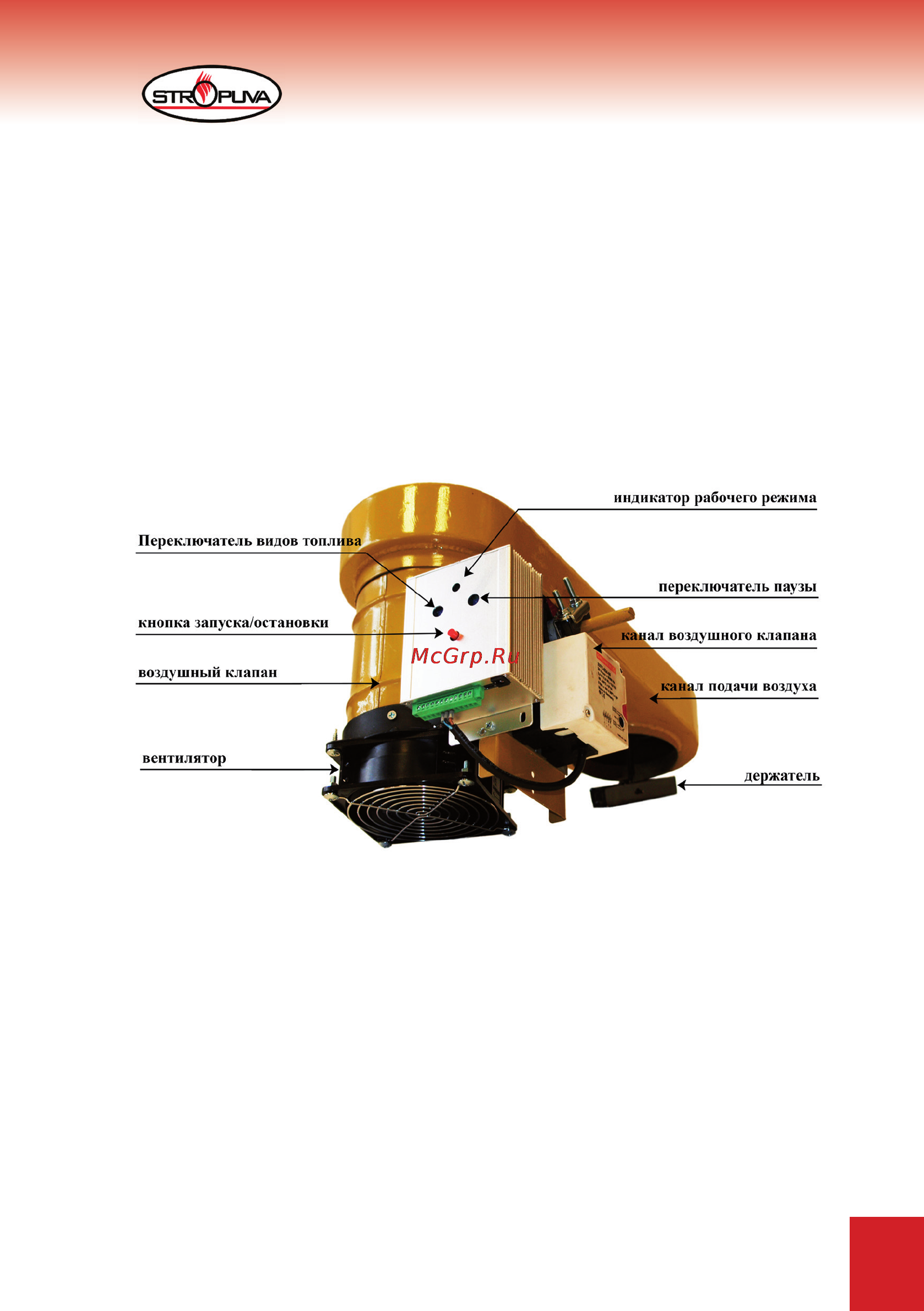

Рис. 14
Индикатор рабочего режима
Горит синий свет – стоп режим
Мигает синий свет – выжигание угля
Горит красный – начальное управление
Мигает красный – пауза
Горит зеленый – проветривание перед паузой
Мигает зеленый – продувка углей
Красный/зеленый/синий – основное
управление
Синий/красный – нет электричества
Зеленый – пауза 6 ч.
Синий/зеленый –проблема датчика
