Nibe VLM KS EM Руководство по монтажу и эксплуатации 6

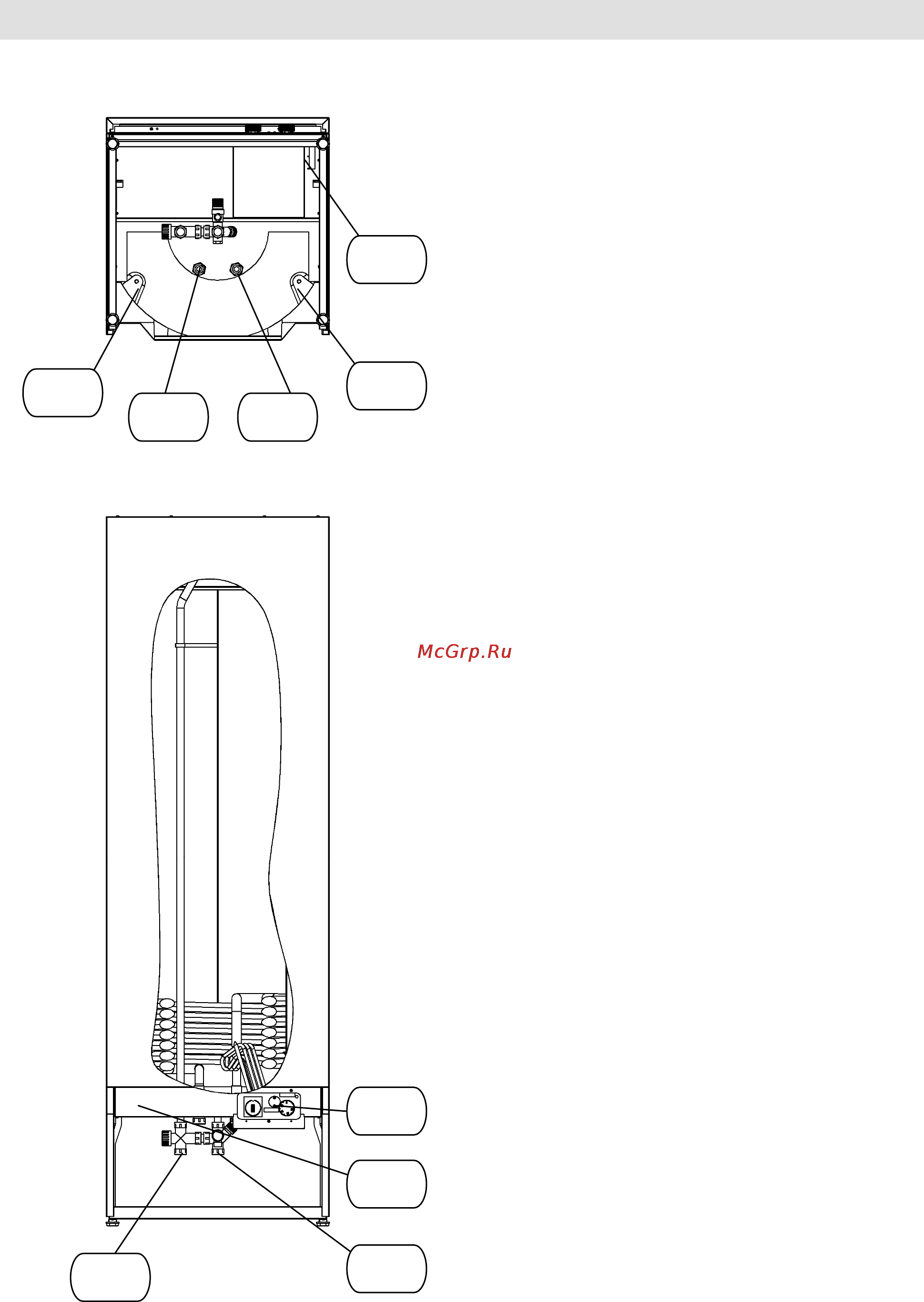

4 Конструкция водонагревателя
Основные компоненты
'
Соединения штуцеров
PL1 – Холодная вода из сети (Ø22)
PL2 – Выход горячей воды (Ø22)
PL3 – Змеевик зарядки, вход (3/4” наружная резьба)
PL4 – Змеевик зарядки, выход (3/4” наружная резь-
ба)
Другое
MT1 – Заводская табличка
MT2 – Штеккер электроподключения
MT3 – Карман датчика, короткий
MT4 – Панель управления
MT5 – Карман датчика, длинный
PL4
PL1
PL3
PL2
MT4
MT1
MT2
MT3
MT5
