Nibe VLM KS EM Руокводство по монтажу и эксплуатации 9

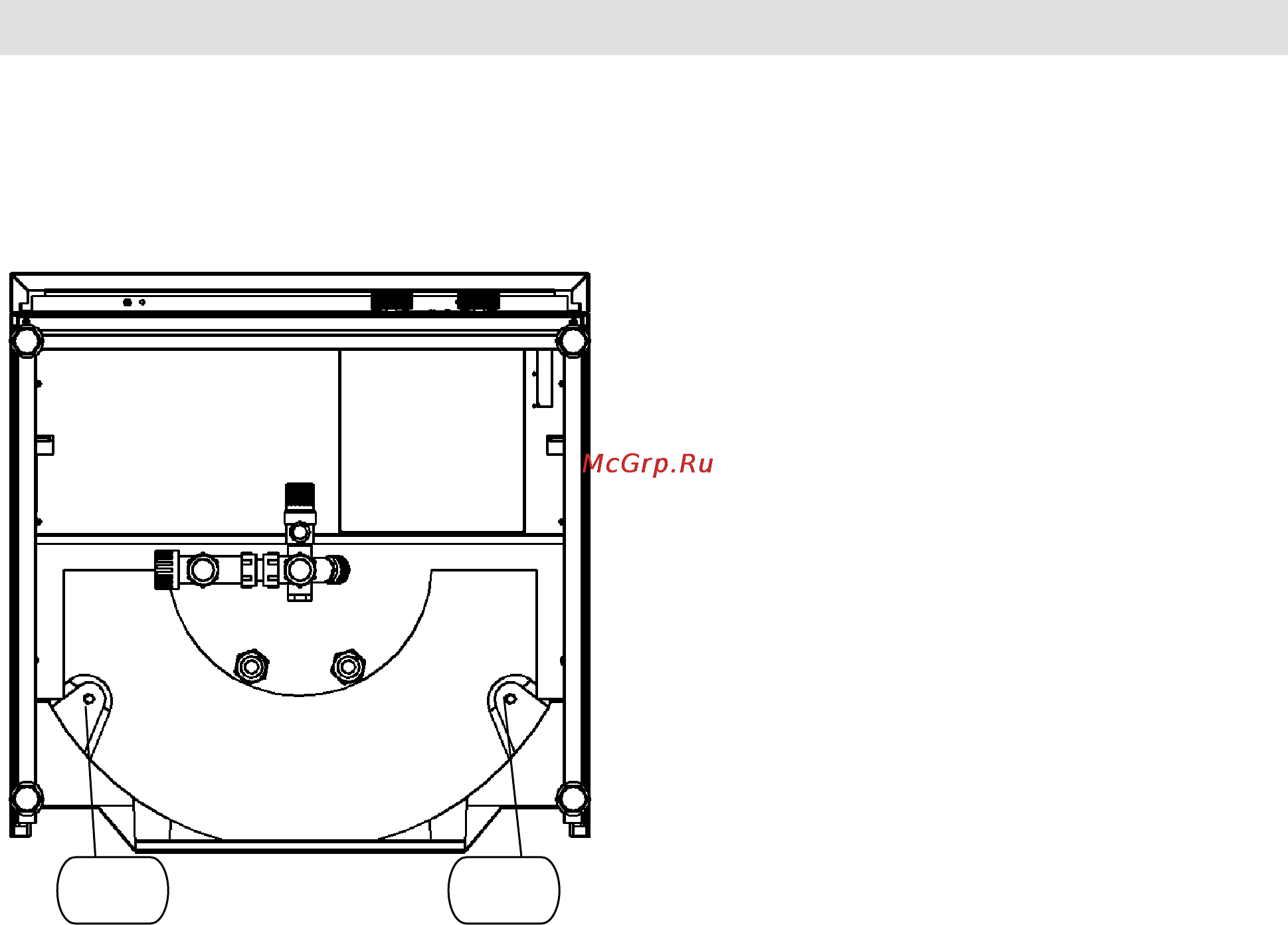

6 Монтаж датчика температуры
Датчики измерения температуры бытовой
воды в баке монтируются в карманы дат-
чиков, расположенные в нижней части во-
донагревателя (MT3 и MT5, раздел Конст-
рукция водонагревателя).
Карманы датчиков:
MT3 – Короткий карман (300 мм)
MT5 – Длинный карман (1000, 1430 или
1450 мм)
MT3
MT5
