водонагреватели 3
Введение
Все операции по установке и подключению
накопительных электрических водонагрева-
телей должны выполняться специалистами
(организациями) имеющими соответствую-
щие лицензии Госгортехнадзора в РФ или
другой уполномоченной организацией в
стране, где осуществляется установка и экс-
плуатация водонагревателя.
Перед установкой водонагревателя удос-
товерьтесь, что заземляющий электрод
розетки должным образом заземлен. В
случае отсутствия заземляющего электрода
в розетке необходимо заземлить водонагре-
ватель отдельным заземляющим проводом
к выводу заземления на корпусе водона-
гревателя. В случае отсутствия заземления
запрещается осуществлять установку и экс-
плуатацию изделия.
Вывод заземления находится на корпусе
водонагревателя.
Внимание!
Запрещается применять переносные
розетки.
Неправильная установка и эксплуатация
электрического водонагревателя может
привести к несчастным случаям или иму-
щественному ущербу.
Ком плек та ция
Элек три че с кий во до на гре ва тель на ко пи тель но-
го ти па уком плек то ван ос нов ны ми эле мен та ми
для ус та нов ки и под клю че ния.
В ком плект во до на гре ва те ля се рий Quantum,
Quantum Slim вхо дит:
• водонагреватель со шнуром питания;
• предохранительный клапан;
• крепежный анкер для монтажа;
• инструкция пользователя;
• гарантийный талон (в инструкции).
Ус та нов ка и пер вый за пуск во до на гре ва те ля
долж ны про из во дить ся ква ли фи ци ро ван ным
спе ци а ли с том, ко то рый мо жет не сти от вет-
ствен ность за пра виль ность ус та нов ки и дать
ре ко мен да ции по ис поль зо ва нию во до на гре-
ва
те ля.
При под клю че нии долж ны быть со блю де ны
дей ству ю щие стан дар ты и пра ви ла.
Краткое описание водонагревателя

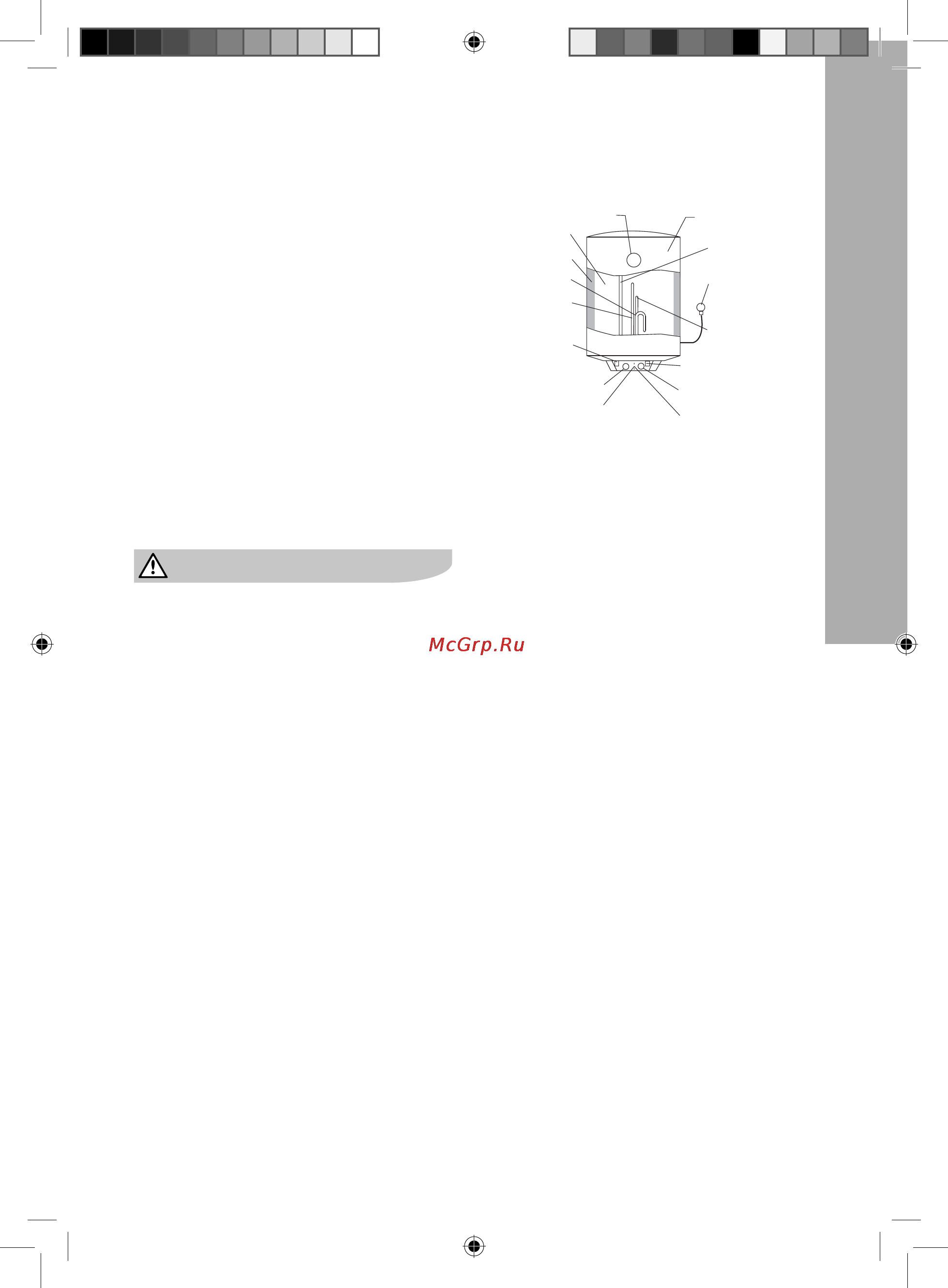

Рис. 1
1. Автоматический контроль температуры
воды:
Открыв кран с горячей водой на смесителе
на выходе водонагревателя, на вход начи-
нает поступать холодная вода, заполняя
внутренний бак. Вода в баке смешивается и
ее температура понижается. Датчик термо-
стата реагирует на понижение температуры
воды, автоматически включается нагрева-
тельный элемент (ТЭН) и подогревает воду
до заданной ранее температуры. Когда
температура достигнет заданной величины,
ТЭН автоматически отключается.
2. Три уровня защиты водонагревателя:
• защита от сухого нагрева;
• защита от перегрева;
• защита от превышающего норму гидравли-
ческого давления.
3. Стальной внутренний резервуар со специ-
альным защитным покрытием выполнен по
передовому методу электростатической
сухой эмалировки.
Специальный сплав внутреннего бака
прочен к воздействию коррозии и накипи.
Защитное покрытие внутреннего бака из
специально разработанной мелкодисперси-
онной стеклоэмали.
Свойства эмали:
• повышенная адгезивная способность и
высокая пластичность (закалена при темпе-
ратуре 850°С);
• расширяется или сжимается при перепадах
температур в той же пропорции, что и стен-
ки внутреннего бака, не образуя микро-
трещин, в которых может возникнуть очаг
коррозии.
Термометр
Корпус
Шнур
питания
Магниевый
антикоррозийный
анод
Световой
индикатор питания
Термостат
Ручка регулировки
температуры
Вход
холодной воды
Световой
индикатор нагрева
Ручка Вкл/Выкл
Выход горячей воды
Нагревательный
элемент
Теплоизоляция
Внутренний бак
Трубка забора
горячей воды
