4. Тепловой нагревательный элемент (ТЭН),
надежен и безопасен в эксплуатации, имеет
долгий срок службы.
5. Экономичный режим (Е) на панели управле-
ния обеспечивает:
• нагрев воды в водонагревателе только до
комфортной температуры 55°С;
• предотвращает образование накипи;
• увеличивает ресурс работы водонагревателя.
6. Внутренняя утолщенная пенополиурета-
новая теплоизоляция позволяет эффек-
тивно сохранять температуру нагретой
воды, сводит к минимуму теплопотери и
снижает энергопотребление водонагре-
вателя.
7. Встроенный температурный регулятор:
обеспечивает постоянный и надежный конт-
роль температуры воды в водонагревателе.
8. Диапазон регулировки температуры нагре-
ва воды от 30°C до 75°C. Шкала регули-
ровки отмечена диапазоном «Low» – низкая
температура нагрева, «Е» – экономичный
режим – около 55°С, «High» – высокая тем-
пература нагрева.
9. Простая и удобная эксплуатация и обслу-
живание водонагревателя.
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки элект-
рического водонагревателя используются
оригинальные детали, предоставленные
производителем, ко то рые мо гут вы дер жать
вес на пол нен но го во дой во до на гре ва те ля.
Не устанавливайте водонагреватель на
крепление, пока не убедитесь, что креп-
ление установлено надежно. В противном
случае, электрический водонагреватель
может упасть со стены, что приведет к его
повреждению или может стать причиной
серьезных травм. При выборе мест под
отверстия для крепежных болтов, удос-
товерьтесь, что с обеих сторон от стен
ванной комнаты или другого помещения до
корпуса водонагревателя имеется зазор не
менее 0,2 м для облегчения доступа при
проведении технического обслуживания в
случае необходимости.
1. Электрический водонагреватель следует
устанавливать на твердую вертикальную
поверхность (стену).
2. После выбора места монтажа определите
места под два крепежных болта с крю-
ками (в зависимости от спецификаций
выбранного изделия). Проделайте в стене
два отверстия необходимой глубины с
помощью сверла размером, соответс-
твующим размеру крепежных болтов,
вставьте винты, поверните крюк вверх,
плотно затяните гайки, а затем установи-
те на него электрический водонагрева-
тель (см. рис. 2).

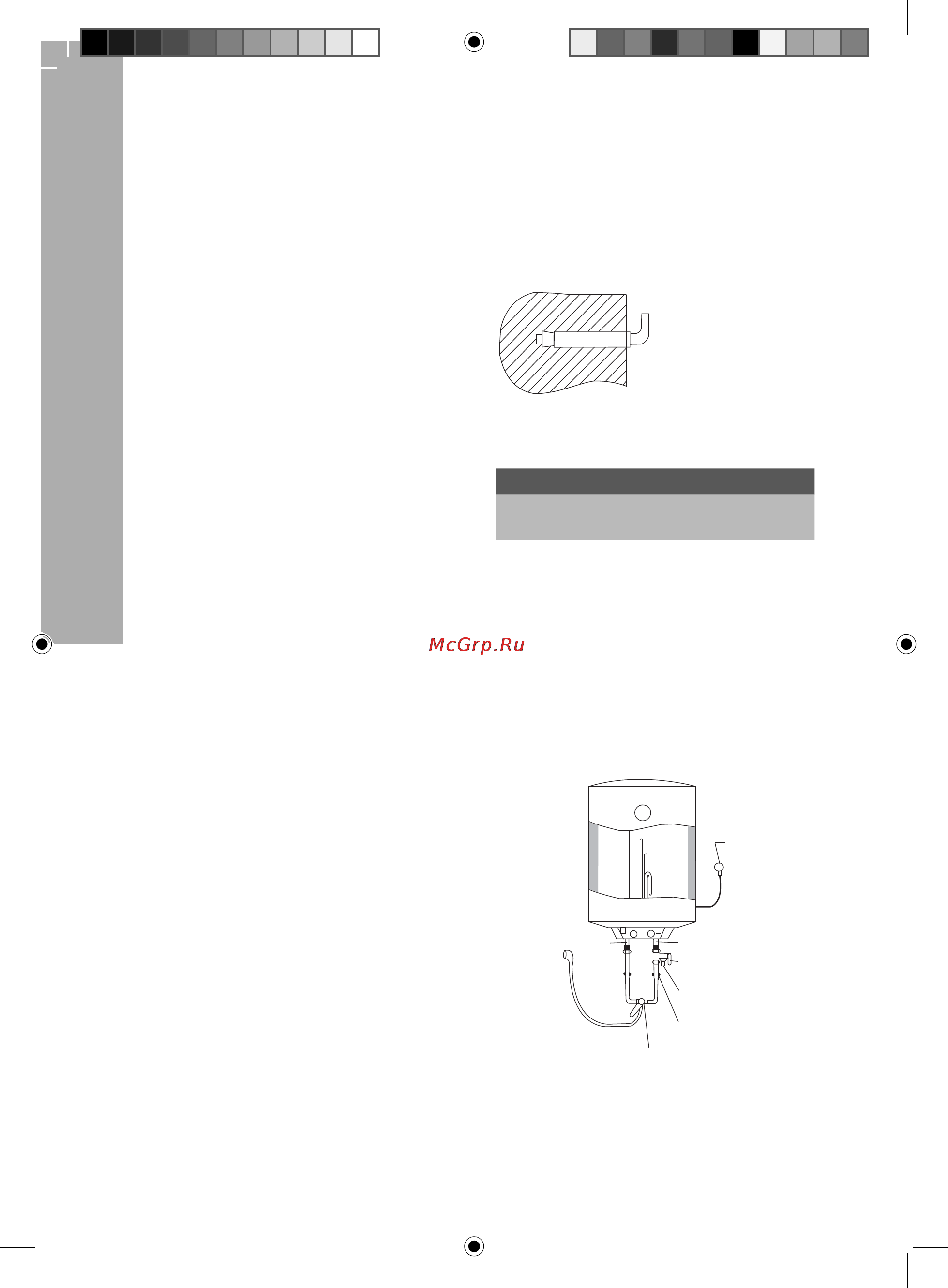

Крепежный анкер для монтажа
Рис. 2
Объем, л 30 50 80 100
Расстояние между
отверстиями, мм
200
3. Если ванная комната слишком мала для
установки водонагревателя, он может
быть установлен в любом другом поме-
щении, защищенном от попадания пря-
мых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в
трубопроводе водонагреватель следует
устанавливать как можно ближе к месту
использования воды.
Под клю че ние к во до про во ду
Шнур
питания
Соединительный тройник
входа холодной воды
Смеситель
Отверстие для спуска
давления и слива воды
Вход холодной воды
Обратный предохрани-
тельный клапан
Выход горячей воды
Рис. 3
