• Перед началом эксплуатации необходимо

внимательно ознакомиться с паспортом изделия.

• При получении изделия обязательно проверить

комплектность, соответствие маркировок на

изделии и в прилагаемом паспорте.

• Напряжение питания должно соответствовать

указанному в настоящем паспорте.

• Категорически запрещено подвергать изделие

механическим ударам, сильным вибрациям и

перегрузкам.

• Дверной магнитоконтактный извещатель H-10/2

поставляется в комплекте с магнитом.

Перемещение магнита активирует

чувствительный элемент, установленный в

извещателе. Устройство способно выдавать

мгновенную тревогу.

Модель H-10/2

Питание 12 В (батарейка А23)*

Дальность радиосвязи 100 м

Срок службы батареек 1 год

Чувствительный элемент

Магнитоуправляемый

контакт

Диапазон рабочих

температур

от -10°С до +40°С

Вес изделия 50 г

Габаритные размеры 37 * 72 * 15 мм

Страна производитель Китай

•

Элемент питания может не входить в комплект поставки

Датчик

1 шт.

Магнит

1 шт.

Липкая лента

шт.

Гарантийный талон

1 шт.

Паспорт

1 шт.

*Текущий комплект поставки может отличаться от указанного и

изменяться без предварительного уведомления.

• Ни извещатель, ни магнит не должны

устанавливаться на металлической поверхности.

Если это неизбежно, извещатель и магнит должны

монтироваться через немагнитную прокладку

толщиной 5мм (пластмассовую, деревянную и

т.п.).

• ВЫБОР СОВМЕСТИМОСТИ (J1):

Для работы с устройствами, дальность передачи

которых составляет 100 м, необходимо установить

перемычку в крайнее правое положение - на 4.7

м, рис. 1.

• АДРЕС ИК ИЗВЕЩАТЕЛЯ (J2):

Сверху вниз: первые 8 перемычек отвечают за

адрес датчика. Следующие 4 – не используются и

должны быть освобождены от перемычек.

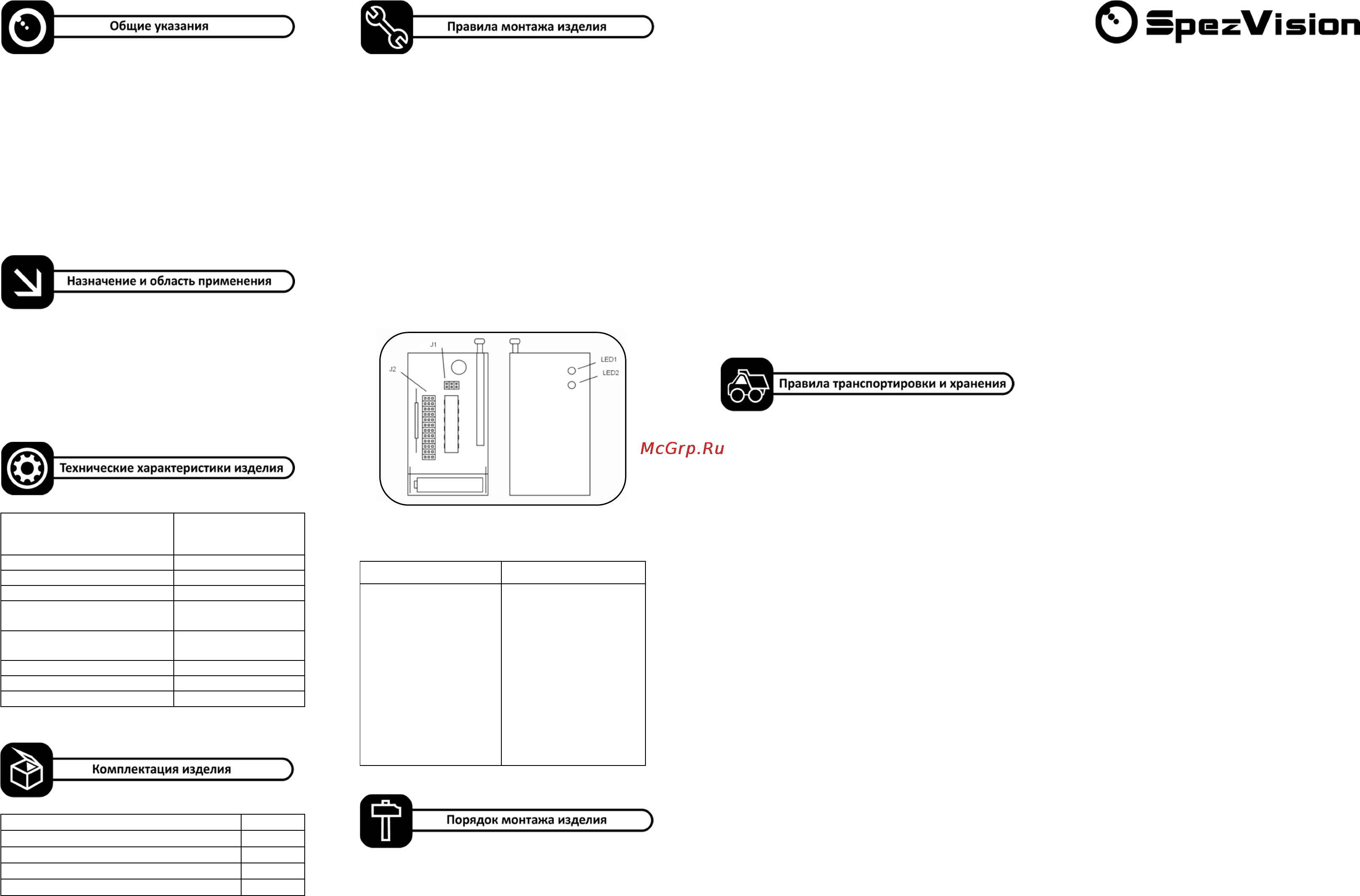

Рис. 1 Схематичный вид датчика. Слева – изнутри, права – с лицевой стороны

• Для оповещения об открытии/закрытии двери

или окна, извещатель оснащён магнитом.

Перемещение магнита активирует внутренний

чувствительный элемент в извещателе.

• Прикрепите заднюю часть корпуса к стене или

дверной/оконной раме при помощи

двухсторонней липкой ленты.

• Убедитесь в том, что антенна находится в

вертикальном положении (направлена вверх или

вниз).

• При помощи двухсторонней липкой ленты

прикрепите магнит к подвижной части двери или

окна, закройте крышку извещателя. Расстояние

между извещателем и магнитом при закрытой

двери должно быть не более 5мм.

• Магнит может быть установлен только со

стороны сигнальных светодиодов датчика.

• ВИЗУАЛЬНАЯ ИНДИКАЦИЯ РЕЖИМОВ.

Тревога (LED1). Красный светодиод будет гореть в

течений 2 секунд при срабатывании датчика.

• Разрядка аккумулятора (LED2). Датчик

движения выполняет также тест батареи. Если

напряжение аккумуляторов упала ниже заданного

уровня, красный светодиод (LED2) будет

непрерывно гореть.

• Транспортировка изделия в транспортной таре

разрешается любым видом крытого транспорта на

любое расстояние, при условии крепления тары с

упакованными изделиями к кузову транспортного

средства с целью предохранения ее от смещений,

соударений, а также при условии исключения

непосредственного воздействия атмосферных

осадков. Погрузка и выгрузка коробок с

изделиями должна проводиться со всеми мерами

предосторожности, исключающими удары и

повреждения коробок.

• Температура окружающей среды при

транспортировке может составлять от -60°С до

+70°С.

• Хранение датчика допускается в упаковке

изготовителя на стеллажах в закрытом

неотапливаемом помещении с атмосферой типа

II, в соответствии с ГОСТ 15150-69 не более 1 года,

при температуре от -50°С до +40°С и

относительной влажности воздуха до 98%.

Паспорт

Магнитоконтактный

датчик H-10/2

www.spezvision.ru

J1 J2

Единственная

перемычка

располагается

вертикально, замыкая

нижний пин с верхним

для задания дальности.

Слева направо: 1

столбец соответствует

дальности 1.5 м, 2

столбец – 3.3 м, 3

столбец – 4.7 м.

12 рядов по 3 пина в

каждом, слева направо

пины соответствуют

положениям L-N-H.

Перемычки должны

располагаться

горизонтально, замыкая

2 соседних пина: L-N

или N-H.
