1
Настройка и подключение
Выключатель питания

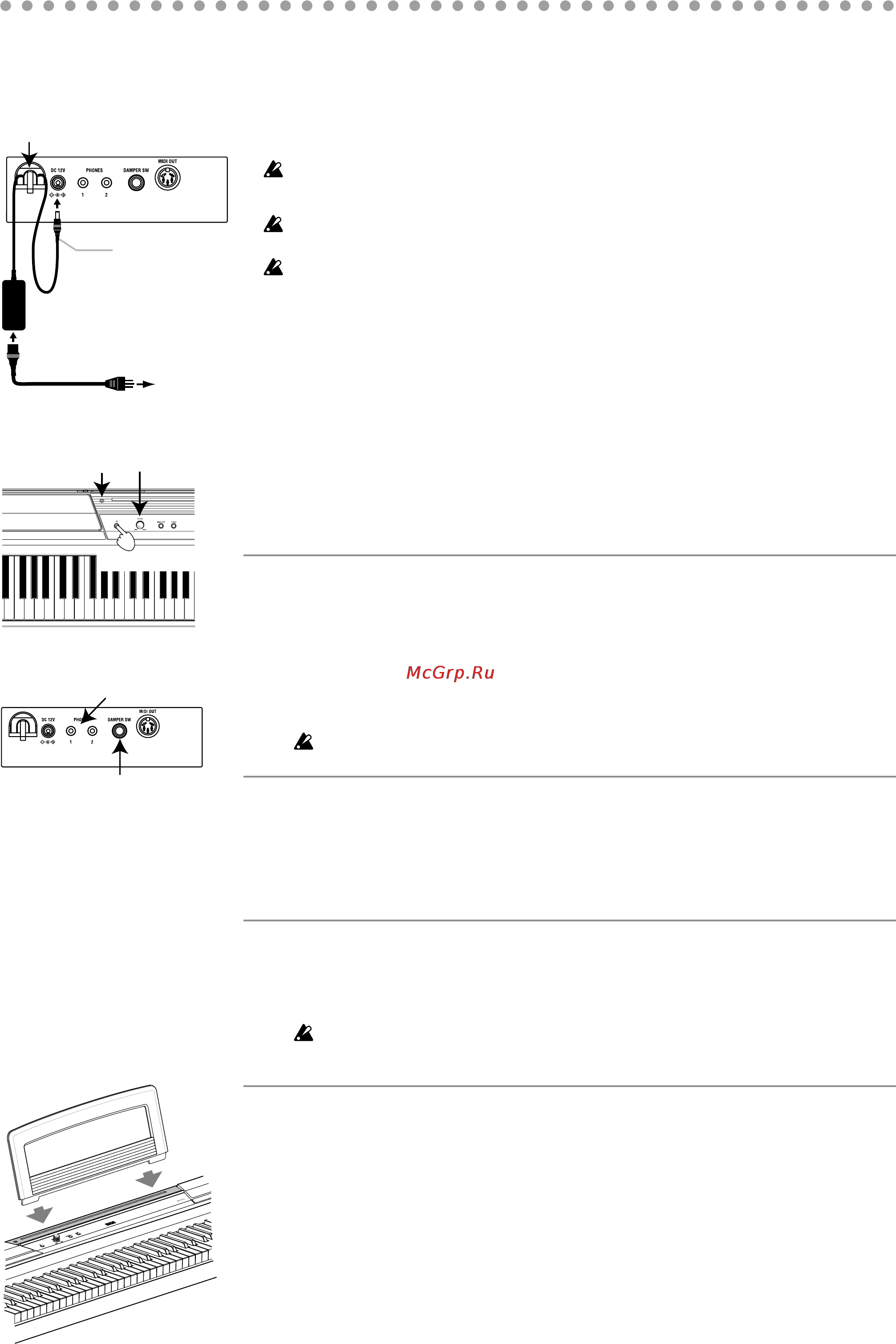

1. Подключение питания (Рисунок 1)
• Подключите к кабелю питания входящий в комплект адаптер переменного тока. Вставьте
штекер DC в разъем DC12V на задней панели инструмента. Затем, включите штекер кабеля
питания в розетку.
Пропустите кабель адаптера переменного тока через крючок, не смещая случайно штекер
из разъема. Снимая кабель питания с крючка, будьте аккуратны и не прилагайте чрезмер-
ных усилий.
Используйте только входящий в комплект адаптер переменного тока. Использование дру-
гих адаптеров переменного тока может привести к сбоям в работе инструмента.
Подключайте инструмент только к розетке с соответствующим напряжением.
2. Включение питания инструмента SP-170S
• Нажмите на выключатель питания, расположенный в левой части передней панели, для
включения питания. (Рисунок 2)
Вспыхнет расположенный слева от пюпитра индикатор питания. (Рисунок 2)
• Нажмите еще раз на выключатель питания для отключения инструмента. Индикатор пита-
ния потухнет.
3. Отрегулируйте уровень громкости.
• Поверните регулятор уровня громкости VOLUME, расположенный возле выключателя пита-
ния, по направлению к «MAX» для увеличения уровня громкости. При вращении против ча-
совой стрелки по направлению к «MIN» уровень громкости будет уменьшен. (Рисунок 2)
Регулятор уровня громкости VOLUME влияет на громкость выходного сигнала встроенных
динамиков и наушников.
Использование наушников
При подключении наушников звучание встроенных динамиков будет отключено. Эта функ-
ция очень удобна, если вы решили музицировать в вечернее время, не желая беспокоить род-
ных и соседей. SP-170S оснащено двумя разъемами для наушников, таким образом, наслаж-
даться звучанием и исполнением смогут одновременно два человека.
• Вставьте стереофонический штекер в один из разъемов PHONES, расположенных на зад-
ней панели. (Рисунок 3)
Если при подключении наушников вы используете переходник, извлекайте его из разъема
при необходимости отключить или включить наушники.
Для защиты вашего слуха не рекомендуем слушать музыку в наушниках на высоком
уровне громкости длительное время.
Использование демпферной педали
Вы можете использовать входящую в комплект педаль в качестве демпферной, подключив ее
к разъему DAMPER SW на задней панели устройства. (Рисунок 3)
Во время нажатия педали звук будет сустейнирован, создавая при этом богатый затяжной
тембр. Также вы можете воспользоваться отдельно приобретаемой демпферной педалью
DS-1H. Эффект полупедалирования демпферной педали может быть применен к тембрам
Piano 1 или 2.
Подключение аудио компонентов
Разъемы PHONES могут использоваться в качестве линейных выходных разъемов для под-
ключения активных акустических систем или других аудио компонентов к инструменту. Для
выполнения таких подключений воспользуйтесь отдельно приобретаемыми кабелями, пред-
назначенными для используемых компонентов.
Прежде, чем начать выполнение подключений, убедитесь, что отключили питание
устройства и других аудио компонентов. В противном случае это может привести к
сбою в работе или повреждению инструмента или компонентов.
Использование пюпитра
• Вставьте выступающие ножки входящего в комплект пюпитра в специально предназна-
ченные отверстия, расположенные в центре верхней панели инструмента. (Рисунок 4)
Рисунок 1
Крючок для кабеля
Штекер DC
Не изгибайте эту
часть кабеля при
подключении к ин-
струменту.
Адаптер переменного тока
Кабель питания для
адаптера
К разъему
АС
Рисунок 2
Индикатор
питания
Рисунок 3
Разъем наушников
Разъем DAMPER SW
Рисунок 4
Регулятор
VOLUME
