6. Источник питания в зависимости от модели:

a) Для устройства CR-2000: нет возможности

b) Для устройства CR-2004: адаптер питания 12 Вольт переменного тока 1.5 A

c) Для устройства CR-2005: адаптер питания 12 Вольт переменного тока 1.5 A

СБОРКА

Установка ограничителей для монет:

Разделители для монет могут быть извлечены и установлены в соответствующие отсеки в зависимости от

конкретных пожеланий пользователя.

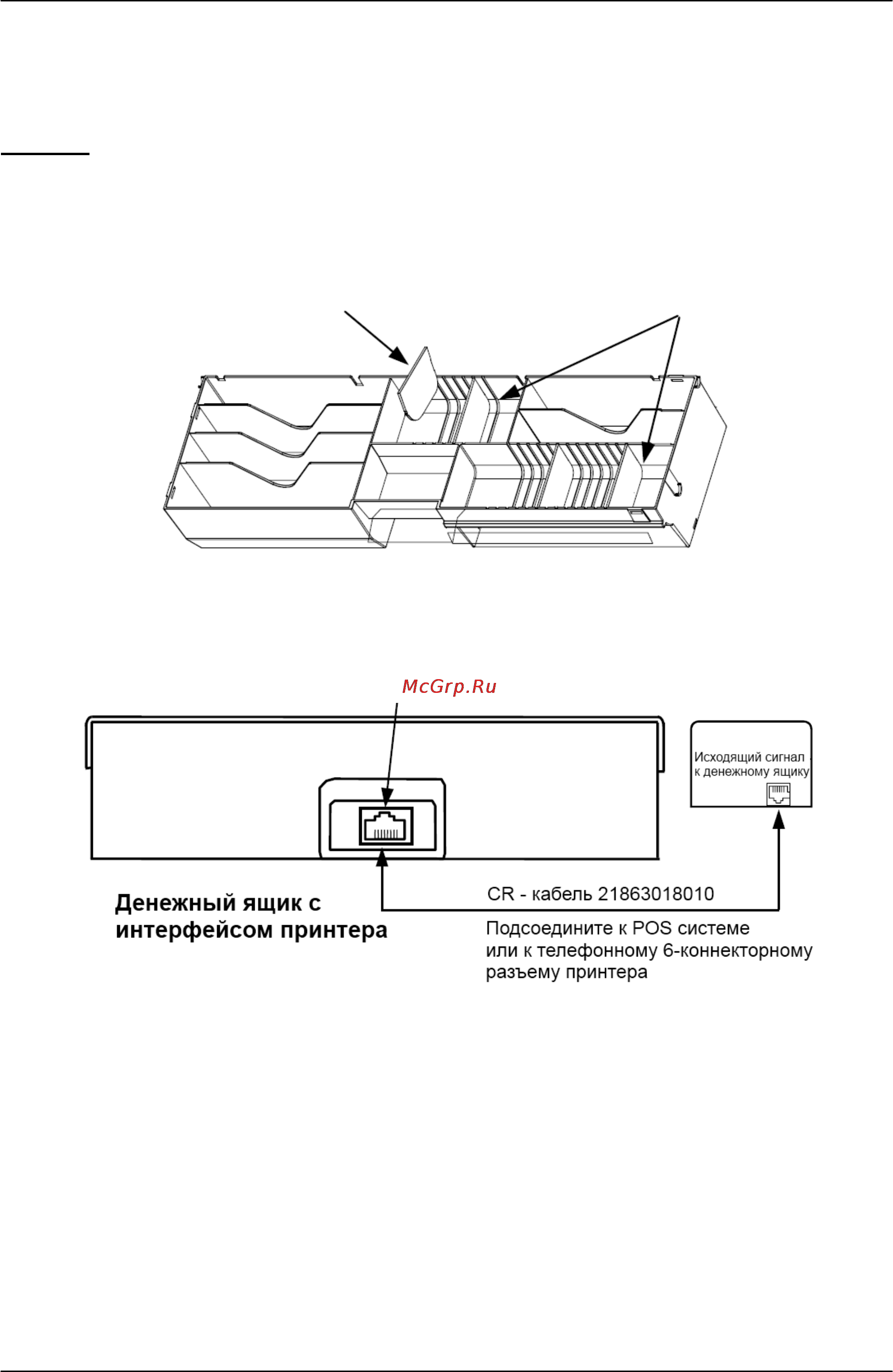

Разделитель для монет Настраиваемые отсеки для монет

CR-2000:

1) Подсоедините конец CR кабеля с 8-контактным коннектором к денежному ящику, а конец с 6-

контактным коннектором – к порту CR POS системы или POS принтеру как показано ниже:

Вид сзади 8-контактный разъем

2) Поверните замок в положение ожидания («Stand by»)

CR-2004:

1) Подсоедините 4-контактный конец RJ11 конверсионного кабеля RS232 к разъему RJ 11 на задней

части CR-2004 и подсоедините 9-контактный разъем DB к порту RS232 хост-устройства (ПК или

POS) как показано на картинке ниже.

2) Проверьте особенности электропитания, указанные на табличке на адаптере питания. Вставьте

адаптер питания в розетку. Подключите адаптер питания к соответствующему разъему на задней

части CR-2004 для осуществления функции открытия денежного ящика.

3) Поверните замок в положение ожидания («Stand by»).

4) Установите протокол связи для порта RS232 в хост-устройстве, используя скорость передачи

данных 9600 бит либо 19200 бит.
