Денежный ящик CR-2000 Series. Руководство по эксплуатации. 5

ГК «АТОЛ»

www.atol.ru; info@atol.ru

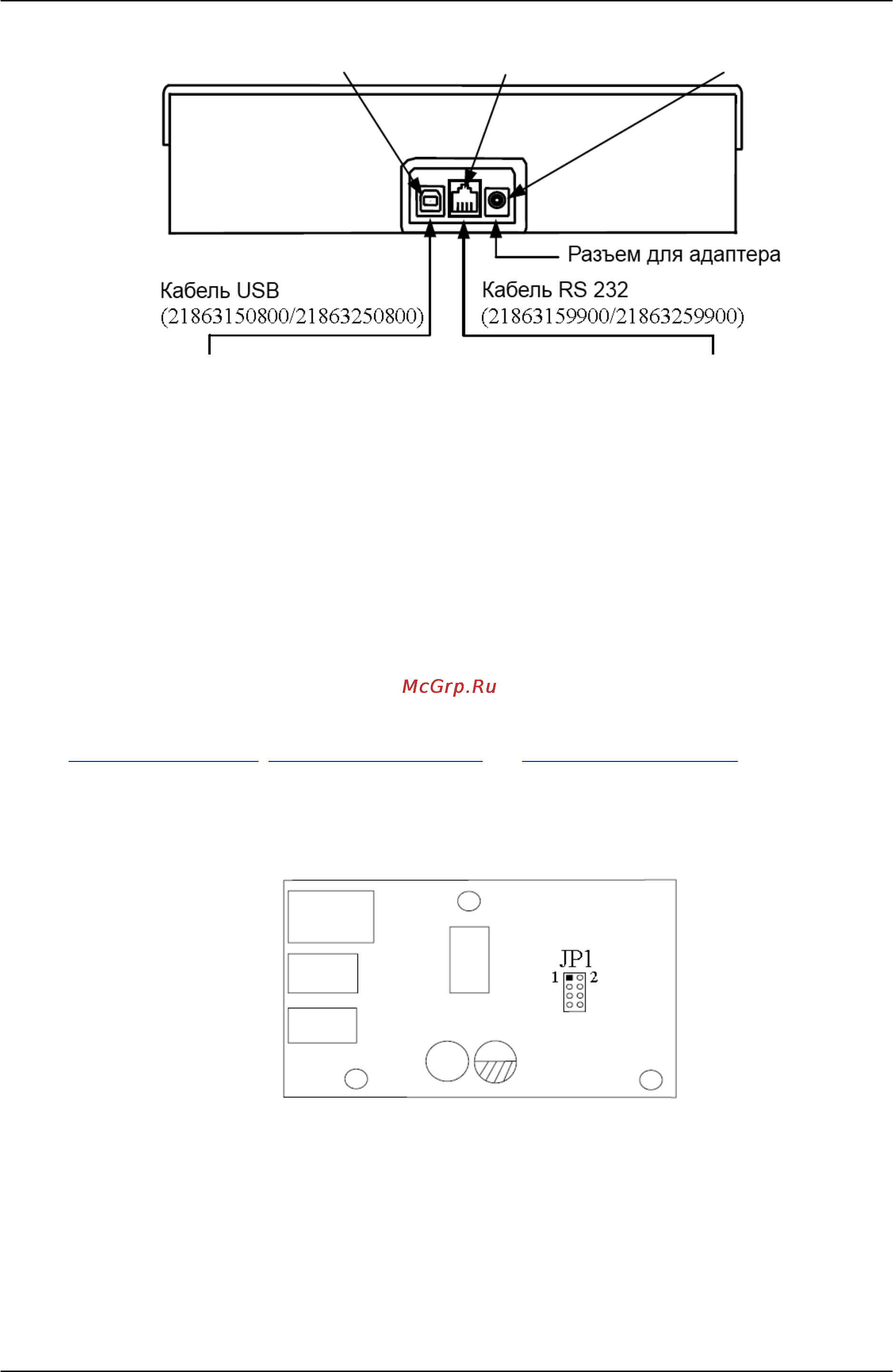

Вид сзади

Коннектор USB Тип B Телефонный разъем RJ11 (4P4C) Питание 12 Вольт I/P

Подсоедините к порту USB хост-системы Подсоедините к порту RS232 хост-системы

(только для устройства CR-2005) (только для устройства CR-2004)

Денежный ящик с интерфейсами RS232 & USB

CR-2005:

1) Номер денежного ящика (PID) по умолчанию - 7. Обратитесь к руководству “Изменение

положения перемычек” ниже, если PID необходимо изменить.

2) Подсоедините коннектор USB type B (имеет почти квадратную форму) кабеля USB к USB

коннектору на задней части CR-2005 и коннектор type A к USB порту хост-устройства (ПК или POS)

как показано на картинке ниже.

3) Проверьте особенности электропитания, указанные на табличке на адаптере питания. Вставьте

адаптер питания в розетку. Подключите адаптер питания к соответствующему разъему на задней

части CR-2005 для осуществления функции открытия денежного ящика

4) Поверните замок в положение ожидания («Stand by»).

5) Установите драйвер USB utility с диска Posiflex Product Information CD, поставляемого вместе с

системой Posiflex POS, или посетите для скачивания последних версий драйверов наши веб-сайты

http://www.posiflex.com, http://www.posiflex.com.tw или http://www.posiflexusa.com.

Изменение положения перемычек:

1) С помощью ключа откройте денежный ящик. Удалите съемный поднос для купюр, на дне вы

увидите пульт управления, внешний вид которого указан на картинке ниже.

2) Выбор USB PID: джамперы над пинами 3-4, 5-6 или 7-8 определяют номер этого конкретного

денежного ящика в соответствии с табличкой ниже таким образом, чтобы хост-устройство точно

распознавало его посредством USB соединения. Пожалуйста, обратите внимание, что не должно

быть двух денежных ящиков с одним и тем же номером, когда вы используете протокол связи через

USB.
