Norsk 113
1 Deksel for luftkanal (fast montert, må kun
fjernes av fagpersonell)
2 Deksel spillvanntank
3 Dreiehåndtak for innstilling av børste-
trykk
4 Hovedsikring F1
5 Poleringshode
6 Batteri (kun Pack-varianter)
7 Patronfilter
8 Doseringsinnretning for spillvann
9 Avløpsslange spillvann
10 Kobling sugeslange
11 Luftledeplate
12 Spillvanntank
13 Feste for tank
14 Pute-drivskive
15 Pedal for heving/senking av poleringsho-
det
16 Merkeplate
17 Elektronikk og sikringer
18 Skruer for elektronikkdeksel
19 Ladeapparat (ikke inkludert i leveransen
for BDP 55/1900 W Bp)
20 Pedal for betjening av parkeringsbrem-
sen (tilleggsutstyr)
21 Sugeslange
22 Tilkoblingskabel for ladeapparat (BDP
55/1900 W Bp Pack)
23 Kjørehendel
24 Skyvebøyle
25 Betjeningspanel
* Leveres ikke som standard

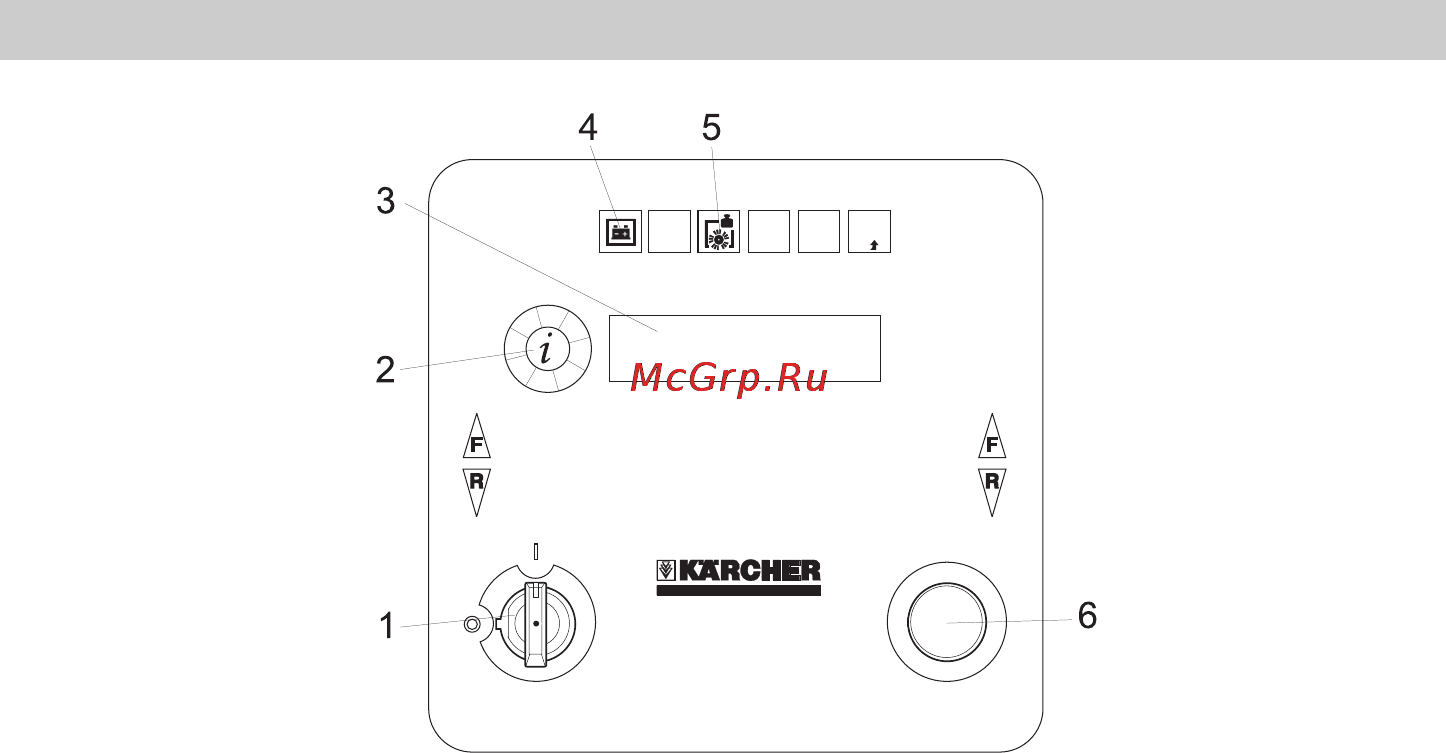

1 Nøkkelbryter
2 Infoknapp
3 Display for visning av
- batteritilstand
- rengjøringshastighet
- driftstimer
- hastighet
- produsent
- programversjon
4 Kontrollampe (rød), lyser ved utladede
batterier
5 Kontrollampe (rød), lyser ved overbe-
lastning av pute-drivskive
6 NØDSTOPP-knapp (tilbakestilles ved å
dreie den)
Betjeningspanel
