20
19
繁體中文
简体中文
日 本 語
Ελληνικά

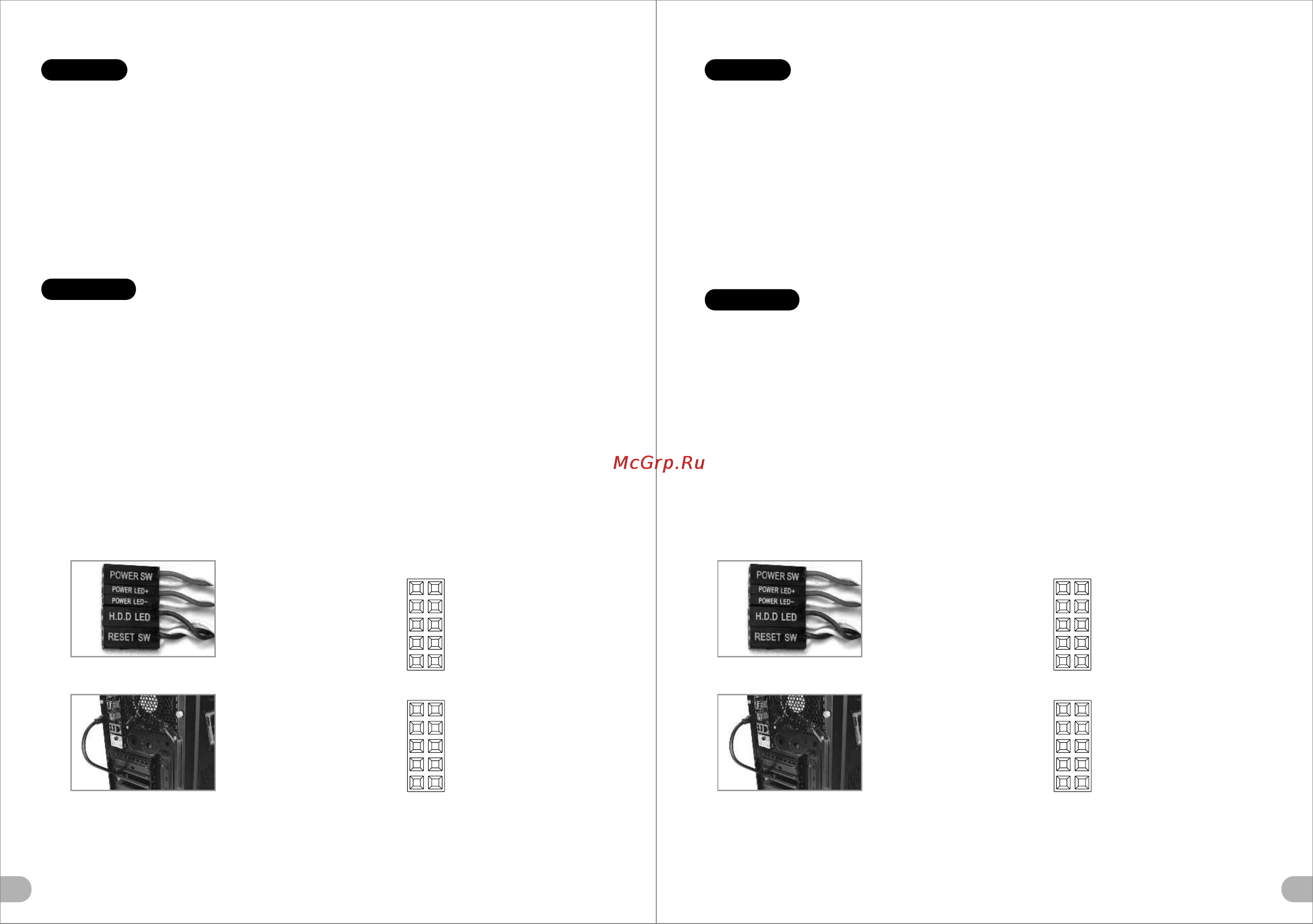

Οδηγός Τοποθέτησης Αγωγών
Σύνδεση LED Θήκης
Συμβουλευτείτε το εγχειρίδιο οδηγιών του κατασκευαστή της μητρικής σας, μετά συνδέστε αυτούς τους αγωγούς στην
κεφαλή του πίνακα στη μητρική πλακέτα.
Σύνδεση USB 2.0 / Συμβουλευτείτε το εγχειρίδιο της μητρικής σας για να βρείτε την ενότητα για τη “Σύνδεση USB”.
Σύνδεση USB 3.0 /
1. Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει σύνδεση USB 3.0.
2. Συνδέστε το καλώδιο USB 3.0 στη διαθέσιμη θύρα USB 3.0 στον υπολογιστή σας.
3. Αν ο υπολογιστής σας δε έχει δυνατότητα για USB 3.0, μπορείτε να συνδέσετε το καλώδιο USB 3.0 σε οποιαδήποτε
διαθέσιμη θύρα USB 2.0, αλλά αυτό θα λειτουργεί σε πλήρη ταχύτητα USB 2.0 (480 Mb/s).
Σύνδεση Ήχου / Ανατρέξτε στην ακόλουθη εικόνα του βύσματος Ήχου και στο εγχειρίδιο χρήστη της μητρικής σας.
Επιλέξτε τη μητρική πλακέτα που χρησιμοποίησε AC’97 ή HD Audio (Azalia), (έχετε υπόψη σας αν ο ήχος σας υποστηρίζει
AC’97 ή HD Audio (Azalia)) αλλιώς θα προκληθεί βλάβη στις συσκευές σας.
/ Στην πρόσοψη της θήκης, μπορείτε να βρείτε ορισμένες λυχνίες LED και αγωγούς διακοπτών.
線材安裝說明
/ 在機殼前方的面板後面，可以找到一些LED與開關線材（POWER Switch….），請參考主機板使用說明書，
並將機殼上的線材正確地連接到主機板上，這些線材通常都會印有標籤在上面，如果沒有的話，請找出機殼前方面板上線材原
本的位置以知道正確的來源。
USB 2.0 連接 / 請參考主機板使用手冊找出主機板上的USB連接孔位
USB 3.0 連接 /
1. 請確認主機板是否支援USB 3.0傳輸介面。
2. 連接USB 3.0傳輸線至主機板上的USB3.0接埠。
3. 如果主機板不支援USB 3.0傳輸介面，可連接USB 3.0傳輸線至USB 2.0接埠，但僅支援USB 2.0傳輸速度(480 Mb/s)。
音效連接 / 請根據下面的音源接頭圖示與主機板使用手冊來連接音效裝置，請確認主機板上的音效裝置是支援AC' 97音效或是
HD音效(Azalia)，裝置錯誤可能會導致主機板音效裝置的毀損，某些主機板的音效裝置不會與下方的圖示完全相同，請參酌主
機板使用手冊以得到正確的安裝資訊
機殼LED連接方式
リード線の取り付けガイド
ケース LED の接続
USB 2.0 の接続
オーディオ接続
リード線の取り付けガイド
/ ケース前面には、LEDとスイッチリード線があります。 マザーボードメーカーのユーザーマニュアル
を参照し、これらのリード線をマザーボードのパネルヘッダに接続してください。
USB 2.0 の接続 / マザーボードのマニュアルを参照して、「USB接続」のセクションを探します。
USB 3.0 の接続 /
1. お使いのマザーボードがUSB 3.0接続をサポートしていることを確認してください。
2. USB 3.0ケーブルをコンピュータの空いているUSB 3.0ポートに接続します。
3. コンピュータがUSB 3.0に対応していない場合、USB 3.0ケーブルを空いているUSB 2.0ポートに差し込むことができま
すが、USB 2.0速度(480 Mb/秒)でしか作動しません。
オーディオ接続 / オーディオコネクタの次の図とマザーボードのユーザーマニュアルを参照してください。AC’97または
HDオーディオ(Azalia)を使用するマザーボードを選択してください(オーディオがAC’97またはHDオーディオ(Azalia)をサポ
ートしていることを確認してください)。サポートしていないと、デバイスが損傷します)。
ケース LED の接続
机壳LED连接方式
USB 2.0 连接
USB 3.0 连接
音效连接
线材安装说明
/ 在机壳前方的面板后面，可以找到一些LED与开关线材（POWER Switch….），请参考主板使用说明
书，并将机壳上的线材正确地连接到主板上，这些线材通常都会印有标签在上面，如果没有的话，请找出机壳前方面板上线
材原本的位置以知道正确的来源。
USB 2.0 连接 / 请参考主板使用手册找出主板上的USB连接孔位
USB 3.0 连接 /
1.请确认主板是否支持USB 3.0传输接口。
2.连接USB 3.0传输线至主板上的USB3.0接埠。
3.如果主板不支持USB 3.0传输接口，可连接USB 3.0传输线至USB 2.0接埠，但仅支持USB 2.0传输速度(480 Mb/s)。
音效连接 / 请根据下面的音源接头图示与主板使用手册来连接音效装置，请确认主板上的音效装置是支持AC' 97音效或是
HD音效(Azalia)，装置错误可能会导致主板音效装置的毁损，某些主板的音效装置不会与下方的图标完全相同，请参酌主板
使用手册以得到正确的安装信息
机壳LED连接方式
PURPLE
ORANGE
BLACK+(BLACK)
GRAY+(BLACK)
KEY
GREEN BROWN+BROWN
YELLOW+YELLOW
BLUE+BLUE
RED+RED
AUDIO H D A UDIO F unction
AUD_GND
PRESENCE#
SENSE1_RETURN
KEY
SENCE2_RETURN
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
RED
(BROWN)+BROWN
(YELLOW)+YELLOW
BLUE
KEY
BLACK
(BROWN)
(YELLOW)
N.C
N.C
AUDIO A C’97 F unction
AUD_GND
N/C
FP_RET_R
KEY
FP_RET_L
MIC
MIC_BIAS
FP_OUT_R
N/C
FP_OUT_L
USB 3.0 Connection
(VN400A1W2N only)
PURPLE
ORANGE
BLACK+(BLACK)
GRAY+(BLACK)
KEY
GREEN BROWN+BROWN
YELLOW+YELLOW
BLUE+BLUE
RED+RED
AUDIO H D A UDIO F unction
AUD_GND
PRESENCE#
SENSE1_RETURN
KEY
SENCE2_RETURN
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
RED
(BROWN)+BROWN
(YELLOW)+YELLOW
BLUE
KEY
BLACK
(BROWN)
(YELLOW)
N.C
N.C
AUDIO A C’97 F unction
AUD_GND
N/C
FP_RET_R
KEY
FP_RET_L
MIC
MIC_BIAS
FP_OUT_R
N/C
FP_OUT_L
USB 3.0 Connection
(VN400A1W2N only)
