Руководство по эксплуатации. GSM шлюз TELEOFIS OfficeGate. Ред. 1.3

2.3. Обзор внешнего вида устройства, индикаторов и

разъемов

2.3.1 Внешний вид шлюза

На лицевой стороне шлюза расположены гнездо для подключения антенны, лоток

для установки SIM карты, разъем mini-USB для подключения к компьютеру, разъем для

подключения телефонного аппарата и три светодиода – индикаторы режимов работы

шлюза. На задней панели находится разъем питания 12В.

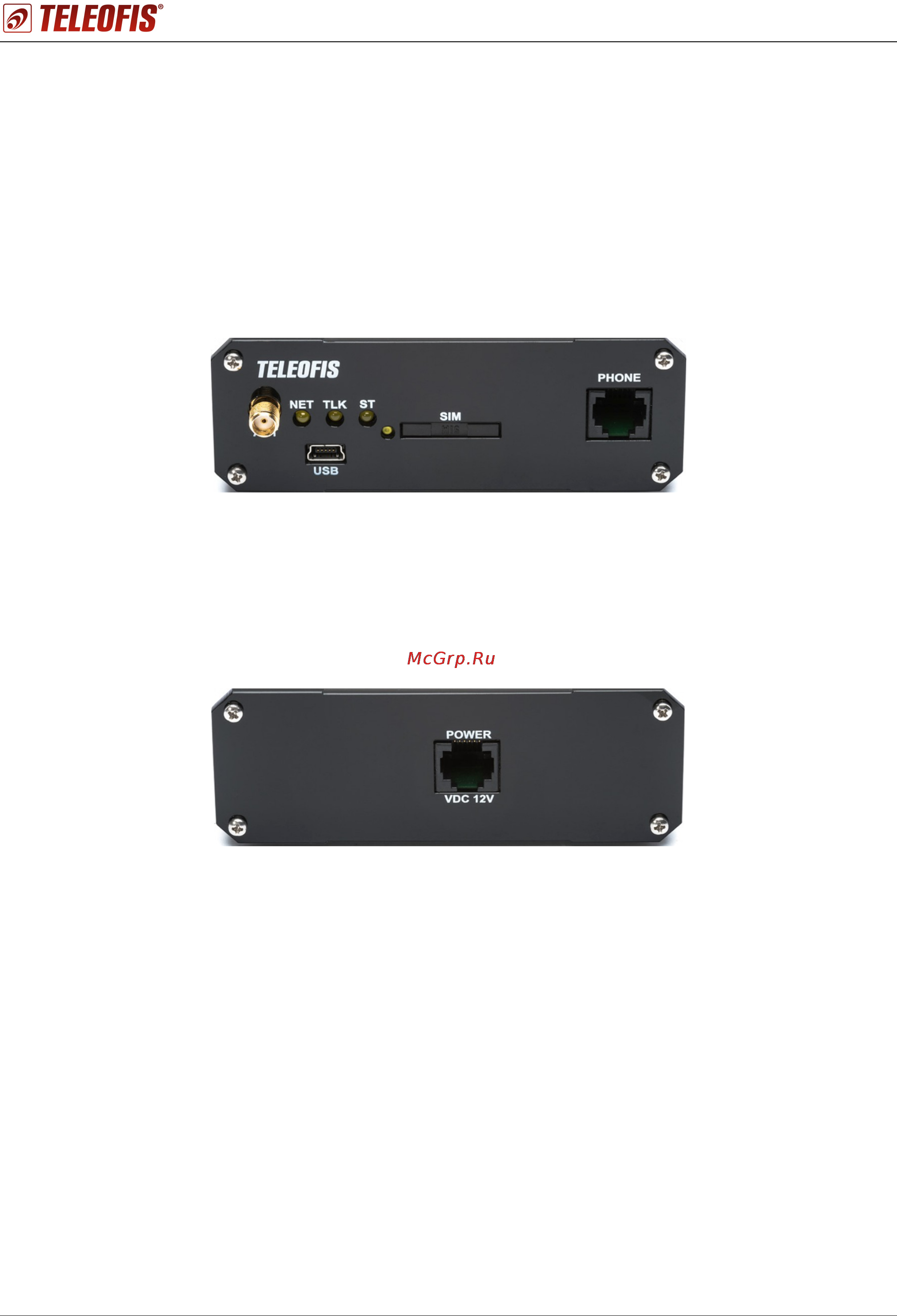

Рис. 2. Внешний вид передней панели шлюза

ANT — разъем SMA для подключения GSM антенны

USB — разъём для подключения шлюза к ПК

NET, TLK, ST — индикаторы работы шлюза

SIM — слот для установки SIM карты

PHONE — разъём для подключения телефонного аппарата

Рис. 3. Внешний вид задней панели шлюза

POWER — разъём для подключения блока питания (12V)

2.3.2 Индикация режимов работы

На лицевой стороне устройства расположены 3 светодиодных индикатора для

отображения текущего состояния системы: NET, TLK и ST.

Светодиод “NET” - индикатор уровня сигнала сотовой сети.

• 0.5 сек горит/0.5 сек не горит — поиск сети.

• 0.3 сек горит/3 сек не горит — зарегистрировался в сети.

• Постоянно горит — осуществляется звонок.

Светодиод “TLK” - индикатор состояния телефонной линии.

• Не горит — трубка лежит на телефонном аппарате.

• Постоянно горит — трубка поднята.
