Руководство по эксплуатации. GSM шлюз TELEOFIS OfficeGate. Ред. 1.3
• Быстро мигает — режим разговора.
Светодиод “ST” - калибровка телефонного аппарата к линии.
• Быстро мигает — калибровка (при включении питания).
• Постоянно горит — загрузка шлюза, поиск сети.
• Не горит - рабочий режим.

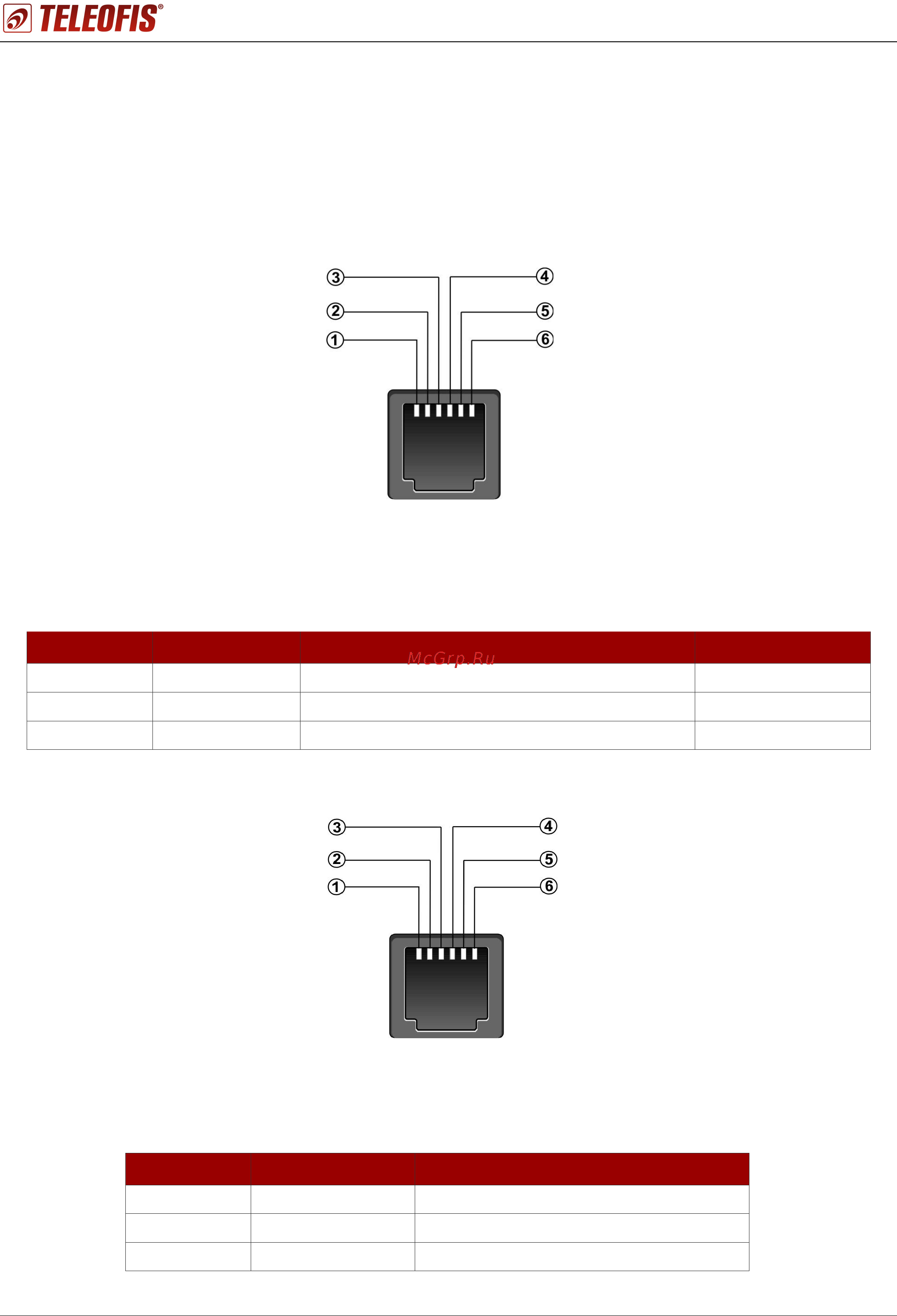

2.3.3 Разъем для подключения блока питания (POWER)
Рис. 4. Схема разъема RJ-12 для подключения блока питания
Таблица 1. Контакты разъема для подключения блока питания
Сигнал Контакт Описание Параметры
+Uп 1 Положительное напряжение питания 8В…+14В
2-5 Не используется
GND 6 Отрицательное напряжение питания GND
2.3.4 Разъем для подключения телефонного аппарата (PHONE)
Рис. 5. Схема разъема RJ-11 для подключения блока питания
Таблица 2. Контакты разъема для подключения к телефону
Сигнал Контакт Описание
1-2 Не используется
LINE 3-4 Телефонная линия
5-6 Не используется
