Обозначение разъёма
(контакта) на корпусе
устройства
Номер контакта Назначение
AC IN ~220V 1 Вход питания от сети ~220В
2 Вход питания от сети ~220В
SB2 1 Контакт встроенного силового реле 2
SA2 2 Контакт встроенного силового реле 1
SB1 3 Контакт встроенного силового реле 2
SA1 4 Контакт встроенного силового реле 1
IN4 1 Счётный вход №4
IN3 2 Счётный вход №3
IN2 3 Счётный вход №2
IN1 4 Счётный вход №1
GND 5 Сигнальная земля для внешних датчиков и устройств
Таблица 3: Контакты внешних разъёмов. Сторона 1.
Контакты SA1, SA2 и SB1,SB2 являются выводами первого и второго силового реле
соответственно. Встроенные силовые реле независимые, нормально разомкнутые и могут
использоваться для коммутации любой нагрузки как переменного , так и постоянного тока, при
условии соблюдения параметров указанных в Таблица 2.
10

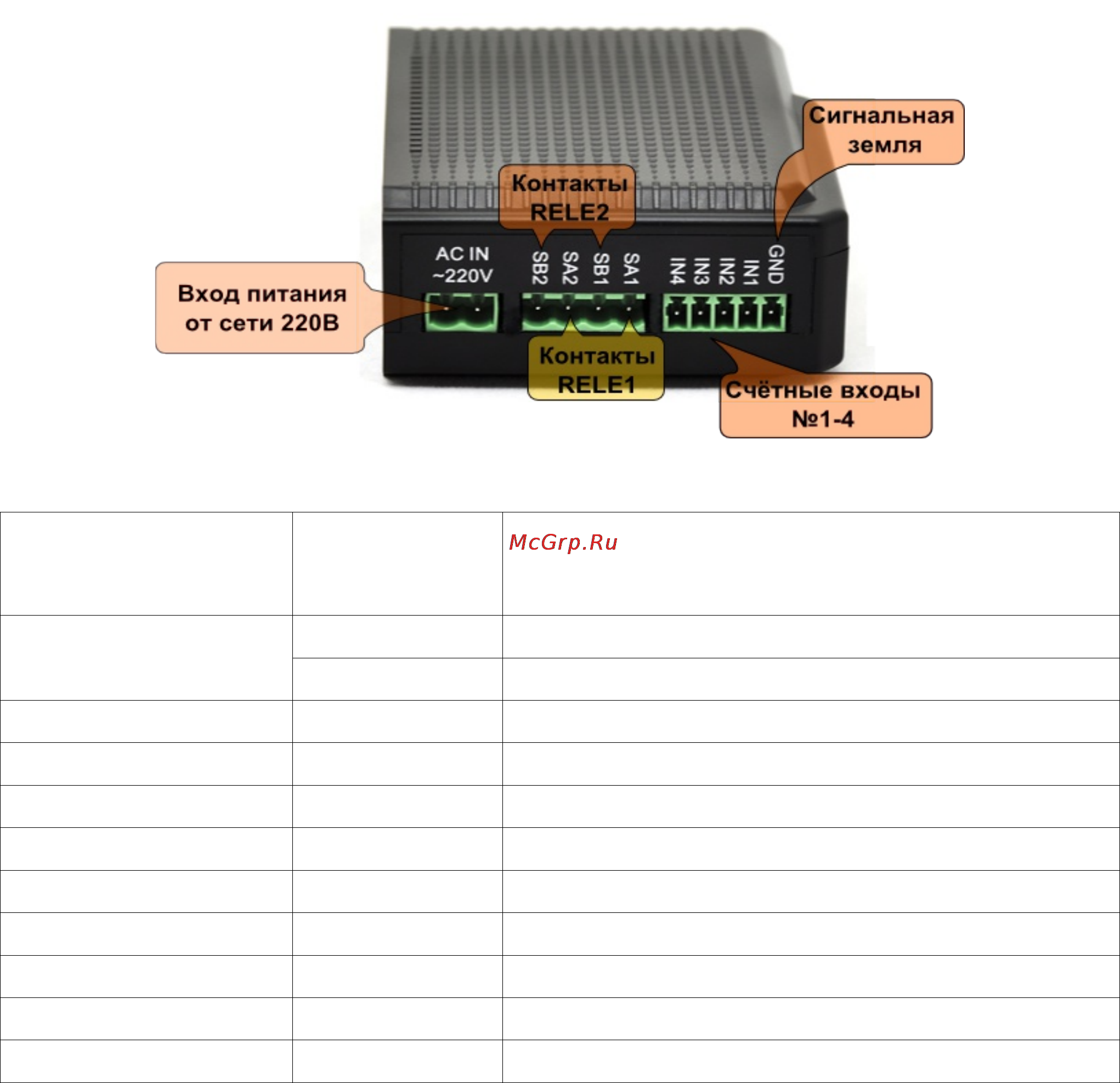

Рис. 3: Внешние разъёмы устройства. Сторона 1.
