Тип разъёма для подключения антенны: SMA розетка. Не допускается включение устройства
без подключённой антенны. Устройство рассчитано на работу с пассивными антеннами диапазона
869МГц и коэффициентом усиления не менее 0 dBm. В зависимости от варианта установки и
предъявляемых требований может быть использована как локальная, так и выносная антенны.
Обозначение разъёма
(контакта) на
корпусе устройства
Номер
контакта
Назначение
PWR 1 Вход питания +12В
2 Не используется
3 Не используется
4 Не используется
5 Не используется
6 Минус питания (объединён с сигнальной землёй внутри
устройства)
RS232 Разъём внешнего интерфейса RS232 (RS485)*
GND 1 Сигнальная земля для внешних датчиков и устройств
TX 2 Выход данных интерфейса RS232
RX 3 Вход данных интерфейса RS232
RTS 4 Выход RTS интерфейса RS232 (инверсный сигнал 'B' RS485)
CTS 5 Вход CTS интерфейса RS232 (неинверсный сигнал 'A' RS485)
PWR OUT
- 1 Минус выхода для питания внешних устройств (объединён с
сигнальной землёй внутри устройства)
+ 2 Плюс выхода для питания внешних устройств
Таблица 4: Контакты внешних разъёмов. Сторона 2.
*-см. варианты исполнений
Выход для питания внешних устройств является коммутируемым. Логика работы выхода
уточняется при заказе. По умолчанию выход дезактивирован.
11

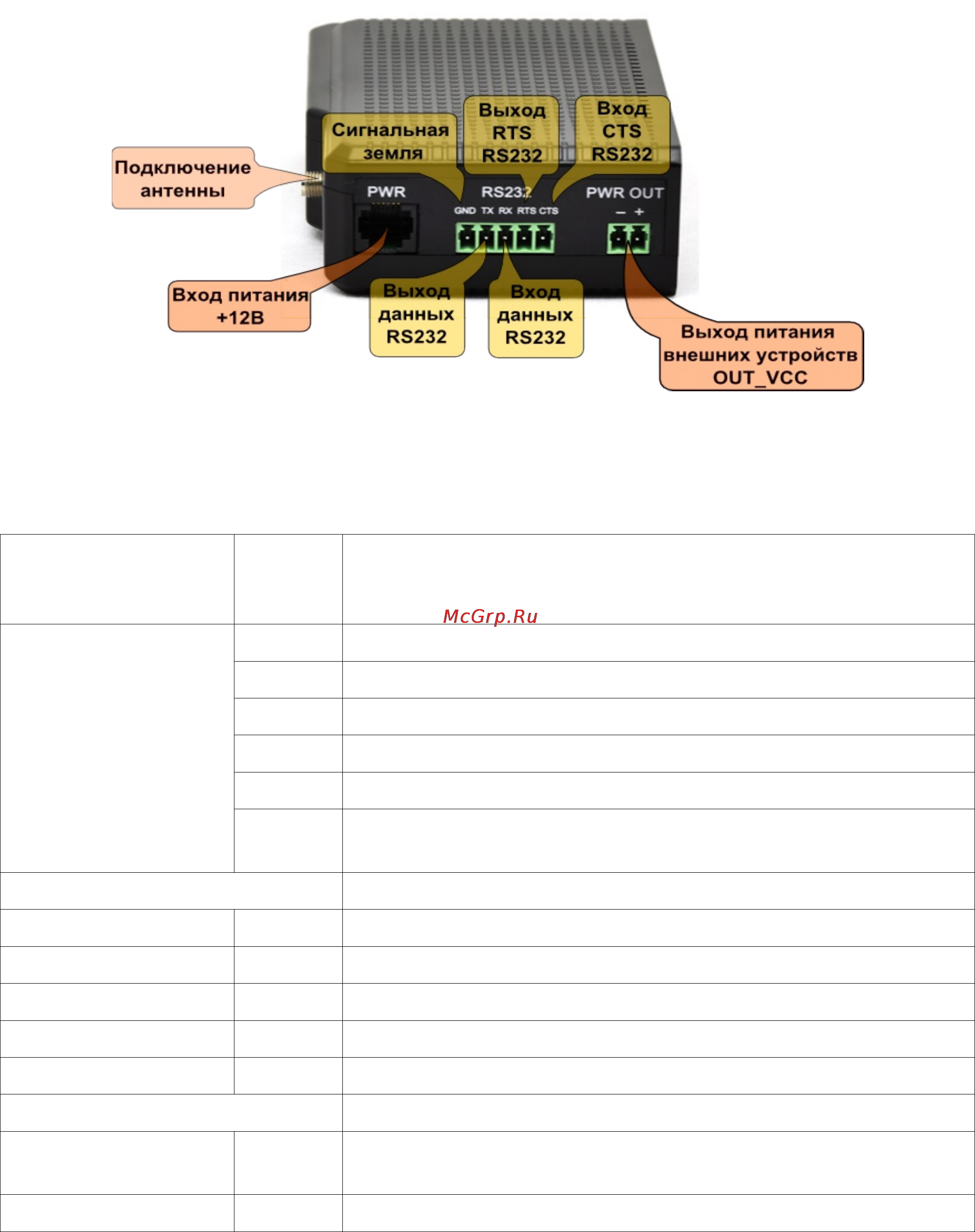

Рис. 4: Внешние разъёмы устройства. Сторона 2.
