Каждый источник данных имеет свои специфические параметры. На Рис. 25 показаны
параметры источника данных типа «Счётный вход». Каждое устройство FX868 содержит 4
счётных входа адаптированных для работы с импульсными телеметрическими выходами
различных счётчиков энергоресурсов.
Группа параметров «Параметры счётчика» не влияет на работу оборудования. Однако все
введённые в эти поля данные будут сохранены в файле-конфигурации и в дальнейшем могут быть
экспортированы в программное обеспечение верхнего уровня.
Для корректной работы импульсного входа необходимо задать 3 параметра в группе
«Основные параметры» см. Рис. 26.
Описание данных параметров дано в Таблица 6. Приведём несколько примеров настройки
реальных счётчиков:
1. Для счётчика электроэнергии с параметрами: постоянная — 1000имп/кВт
показания — 123.02кВт (на индикаторе)
нужно задать: Постоянная: 1000
Значение: 123.02
2. Для счётчика воды с параметрами: постоянная — 0.001м
3
/имп (1литр на 1 импульс)
показания — 123.02 м
3
(на индикаторе)
нужно задать: Постоянная: 1000 (количество импульсов на 1м
3
)
Значение: 123.02
Значение параметра «Разрядность» должно соответствовать количеству знаков до запятой на
индикаторе счётчика. В случае использования счётчика с жидкокристаллическим индикатором,
уточнить данный параметр необходимо в паспорте счётчика или технической документации.
30

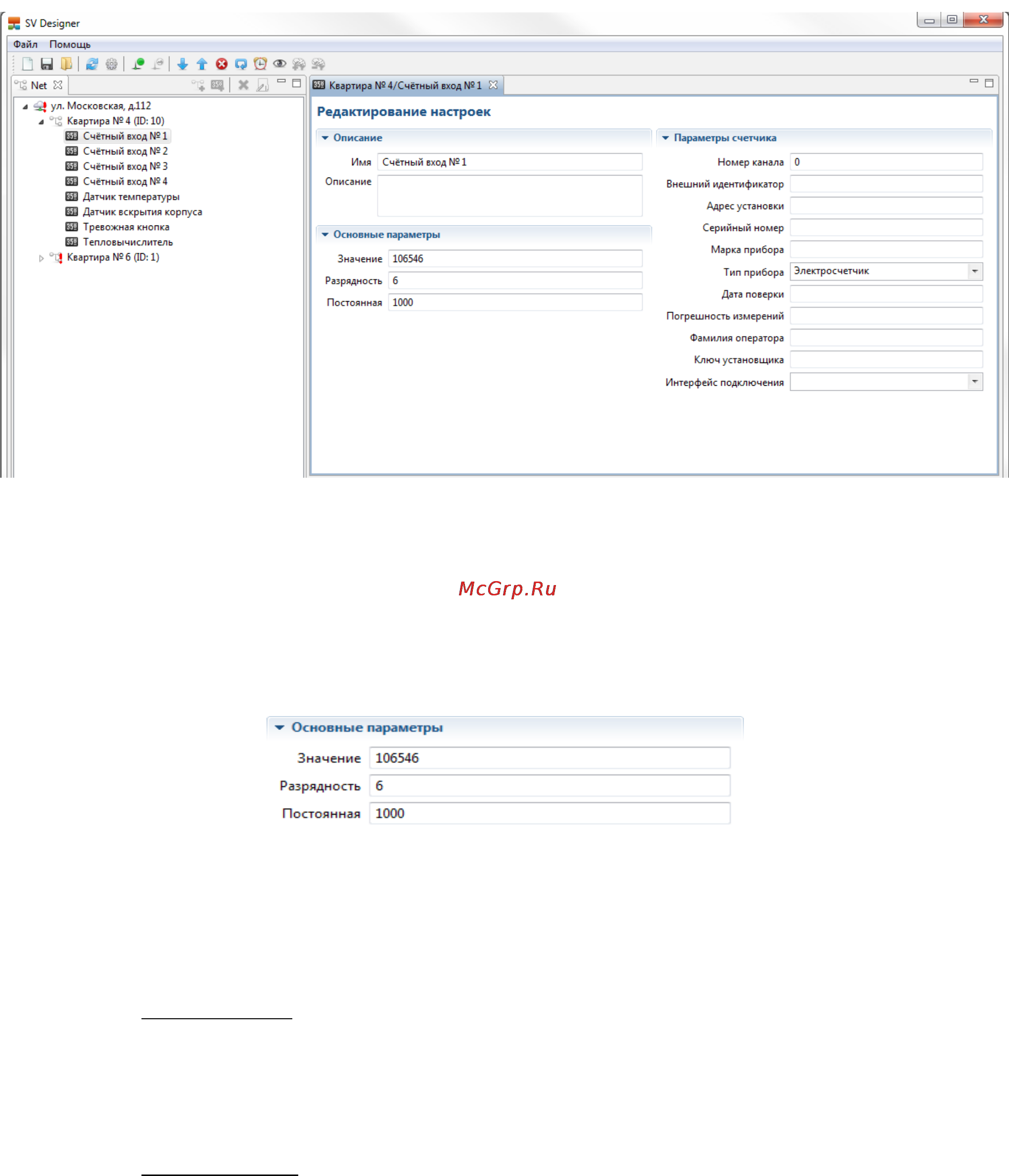

Рис. 25: Параметры источника данных.
Рис. 26: Параметры счётчика импульсов.
