• данные сквозного канала;

Каждый из типов данных предъявляет свои специфичные требования к каналу связи.

Особенно критичными к времени доставки сообщений являются исполняемые команды и пакеты

синхронизации времени. Напротив, данные архивов или текущих показаний счётчиков в

мгновенной доставке не нуждаются, однако при большом количестве устройств в сети требуют

широкого канала связи. Диаграмма представленная на Рис. 50 иллюстрирует типовое

распределение ресурсов сети в течении каждого часа её работы.

Где:

• DATA - время для передачи телематических данных;

• Time sync - время отведённое для синхронизации времени между устройствами;

• Update and servis - время отведённое для обновления прошивки, чтения архивов или

инженерных работ в сети;

• Dead time - мёртвое время, в течении которого все устройства в сети не передают никаких

данных.

На диаграмме видно, что в начале каждого получасового интервала выделяется 14 минут

времени для передачи телематических данных. Синхронизация времени между устройствами

проводиться с 15-ой по 29-ую минуту включительно. Передача файла прошивки осуществляется с

45-ой по 59-ую минуту, так же это время предназначено для передачи архивных данных. Команды

для удалённых устройств, а так же данные с высоким уровнем приоритета (тревожные события)

могут передаваться в любое время. В конце каждого четверть-часового интервала введено мёртвое

время, которое даёт возможность сети автоматически доставить переданные ранее сообщения до

адресатов и обеспечить чистоту эфира к моменту начала нового четверть-часового интервала.

Организация сквозного канала возможна в любой момент времени, однако следует учитывать

общую сетевую нагрузку (количество устройств, частоту передачи данных и проч.) при его

инициализации.

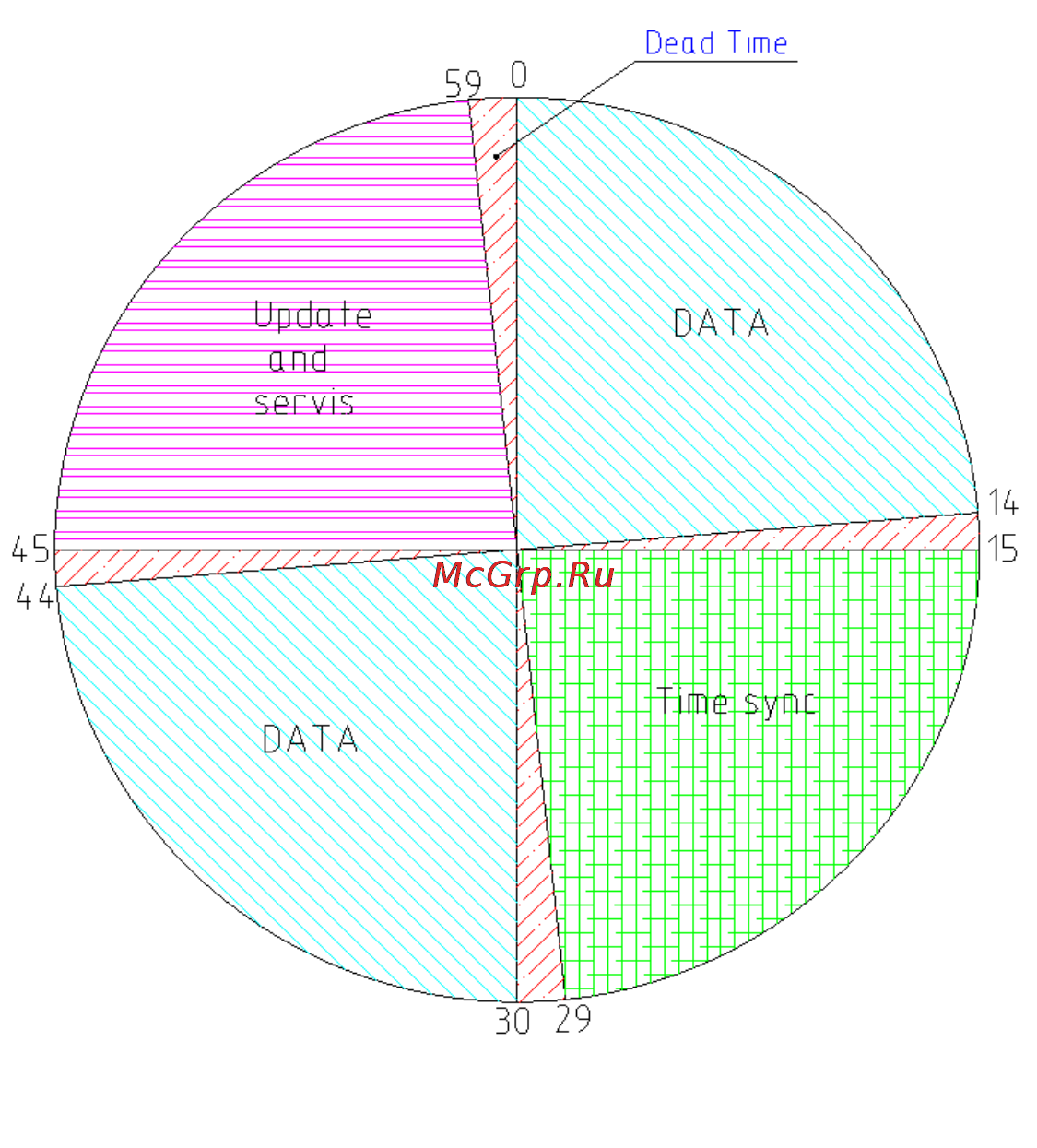

Рис. 50: Диаграмма распределения часового ресурса

сети.
