При необходимости пользователь может считать текущие параметры, при выполненном
подключении к сети или к локальному устройству с помощью кнопки «Прочитать параметры».
Минимальный набор необходимых для задания параметров перечислен в Таблица 7. Главным
параметром для корректной работы является идентификатор сети и её частота. Одинаковые
значения этих двух параметров должны быть заданы для всех устройств объединённых в одну
сеть.
Для записи параметров в устройство необходимо:
1. Ввести в соответствующие поля рабочей области нужные значения.
2. Нажать иконку «Сохранить» в левой верхней части экрана, выбрав при необходимости
директорию сохранения файла-конфигурации сети. При этом изменённые параметры будут
помечены красным цветом, что говорит о несовпадении данных значений с реальными
значениями в устройстве. Так же, само устройство в левом окне программы будет помечено
красным восклицательным знаком Рис. 15.
3. Нажать иконку «Записать параметры» Рис. 16.
25

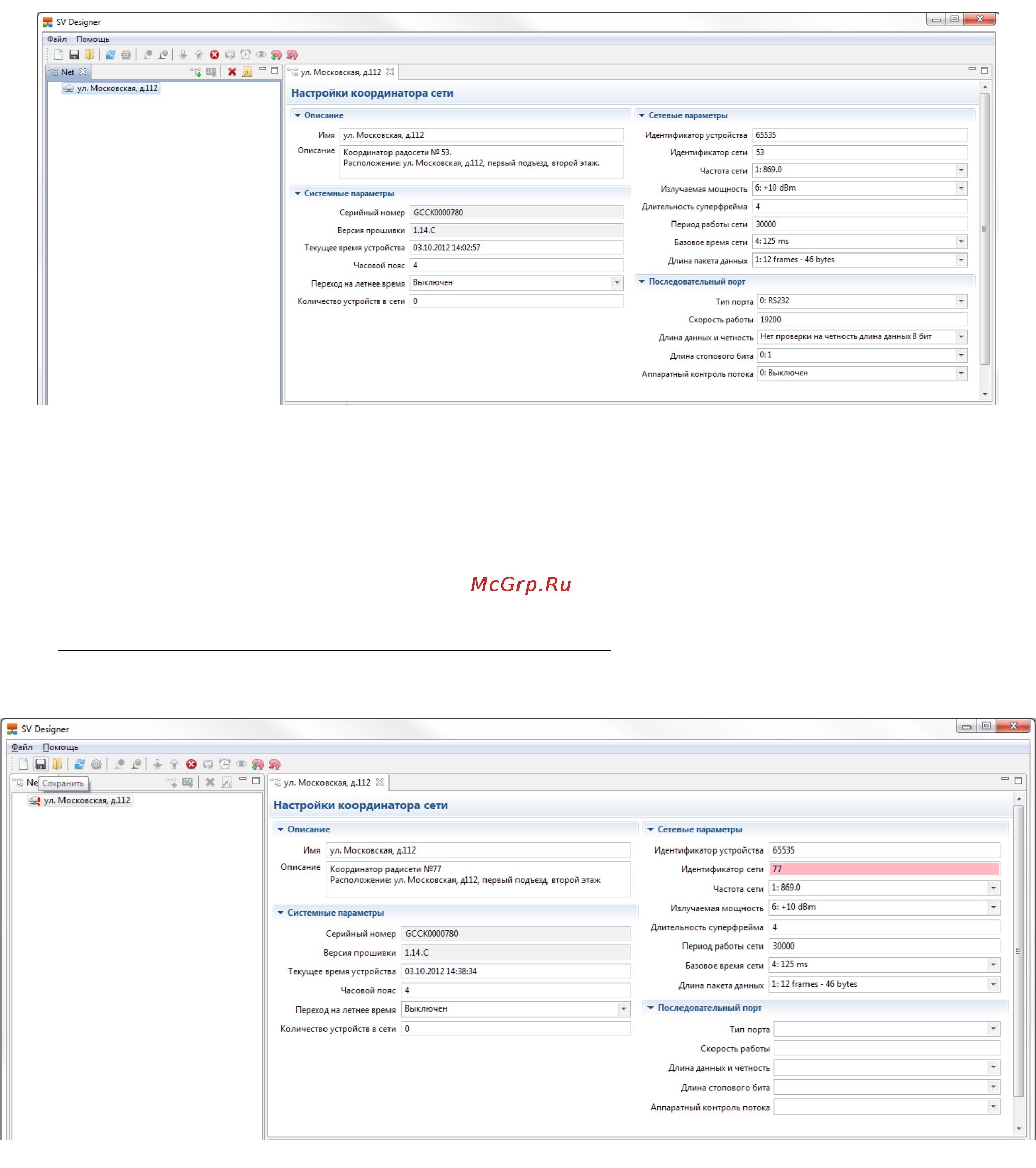

Рис. 14: Параметры координатор сети
Рис. 15: Сохранение изменённых параметров в файл
