На следующем рисунке (Рис. 28) показана ошибка проектирования, которая серьёзно

сократила территорию возможного покрытия сети. Здесь непосредственно возле координатора

было установлено 100 роутеров, что неоправданно исчерпало весь ресурс сети. Оконечные

устройства EP4 и EP3 не могут передавать данные. Общее правило для предотвращения подобной

ошибки: не пренебрегайте режимом «End Point», размещайте роутеры равномерно, покрывая

сетью максимальное пространство.

Не следует однако и злоупотреблять этим правилом. Слишком малое количество роутеров

снижает количество возможных маршрутов передачи данных и, как следствие сказывается на

надёжности. Оптимально располагать роутеры таким образом, что бы каждый из них имел

возможность устойчивой радиосвязи с 2-3емя другими роутерами.

Ограничение на максимальное количество прямых потомков иллюстрировано на Рис. 29.

Здесь при запуске сети, сначала был включён координатор и 100 близких эндпоинтов, которые

стали прямыми потомками координатора и исчерпали тем самым весь ресурс сети. Включённый

позже роутер R1, хотя и имеет радиовидимость с координатором, не может по этой причине

зарегистрироваться в сети и передавать данные от эндпоинта EP101. Общее правило для

предотвращения ошибки: необходимо соблюдать последовательность первичного запуска сети.

Первым должен быть запущен координатор, далее роутеры и в последнюю очередь

эндпоинты.

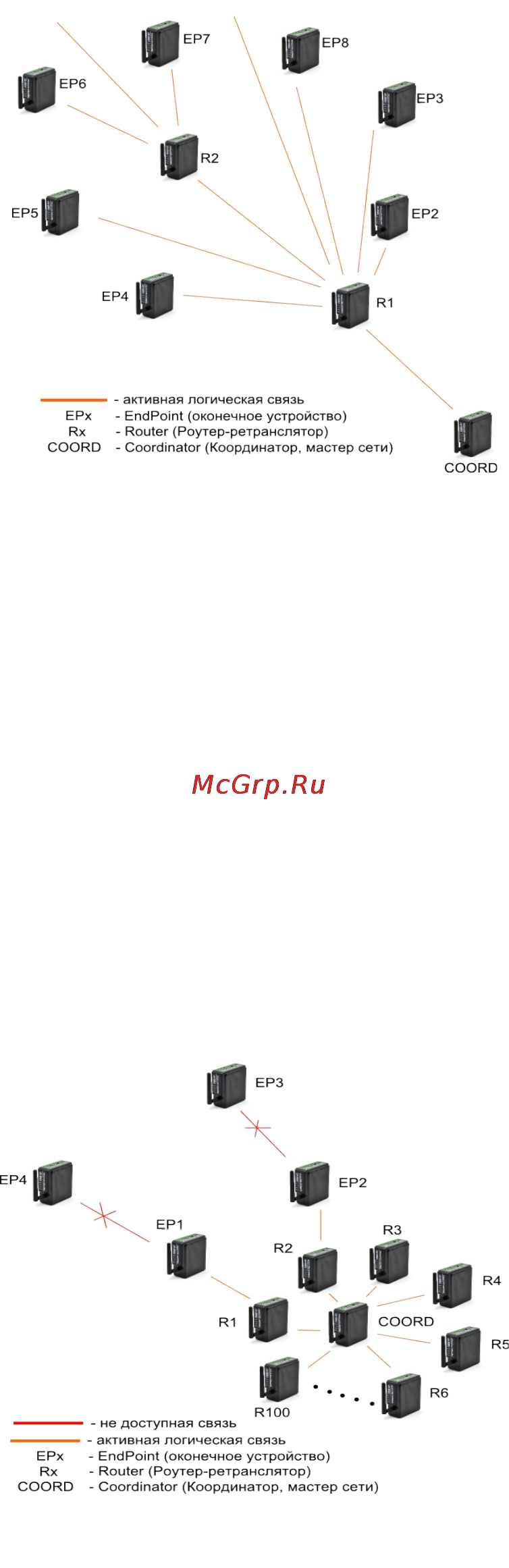

Рис. 27: Ограничение по

максимальному количеству

устройств на один роутер.

Рис. 28: Ограничение по общему

количеству роутеров.
