TELEOFIS ER108-L4U Ethernet/RS-232/RS-485 [2/2] Технические характеристики

Преобразователь подключается по кабелю RJ-45 напрямую к ПК либо к сетевому концентратору. Примерная схема подключения

представлена на Рис. 2.

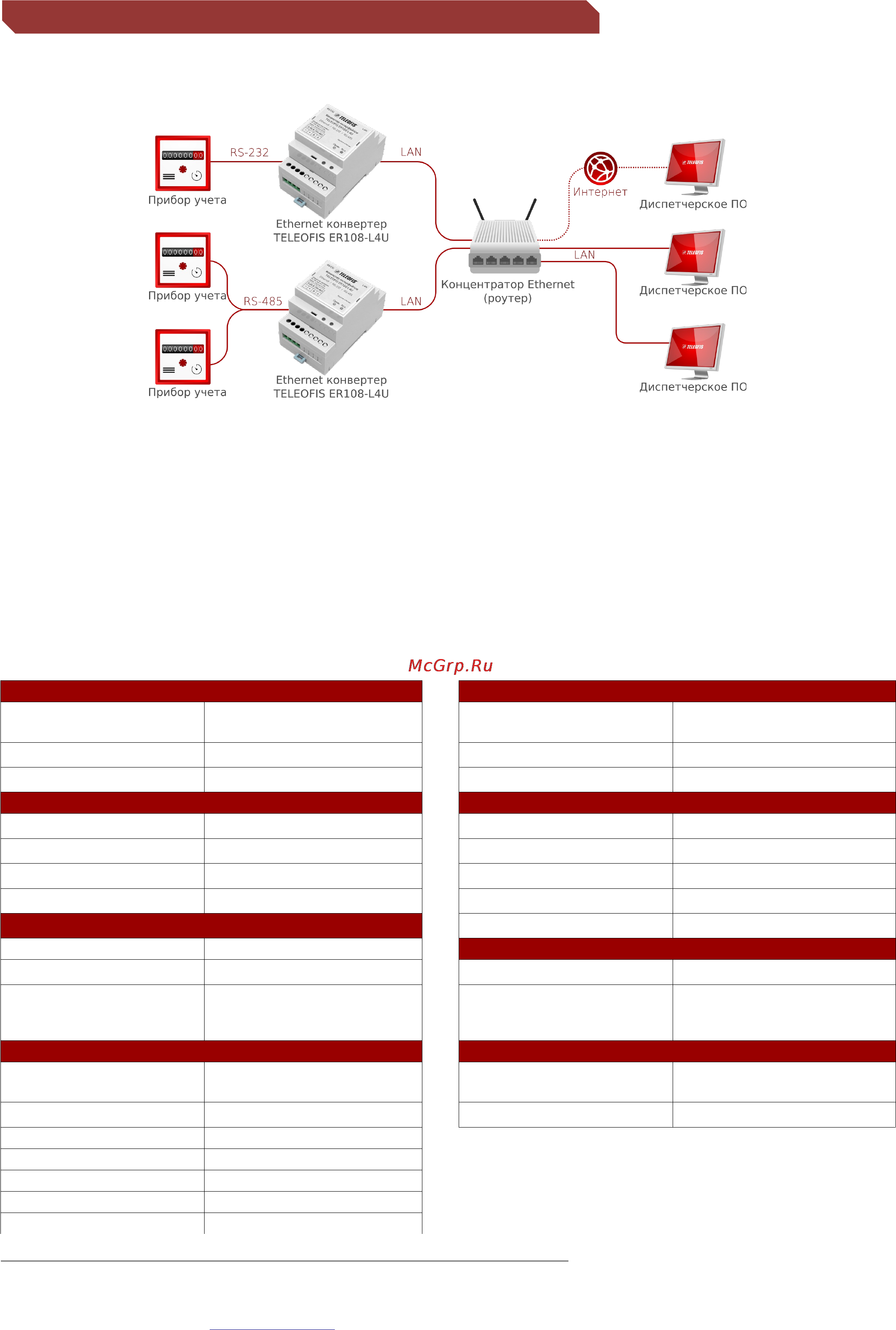

Рис. 2. Возможная схема подключения ER108-L4U.

Подключение к удалённым устройствам происходит по протоколу TCP/IP. ER108-L4U работает в двух режимах: TCP-клиент — когда

Ethernet-конвертер устанавливает, поддерживает соединение и обеспечивает «»прозрачный» канал связи с удалённым узлом, и

TCP-сервер — когда удалённый сервер сам инициирует соединение.

Конвертер поддерживает динамическое получение IP-адреса (DHCP) и производит своевременную перезагрузку в случае

программных сбоев благодаря встроенному сторожевому таймеру. Настройка всех параметров - режимов работы, Ethernet

2 контакта "+" и "-" на 4-контактном

клеммном блоке

Напряжение питания (DC), В 5-30 Нагрузочная способность 32 един. нагрузки

Макс. потребляемая мощность, Вт не более 100 мА Передаваемые сигналы Data+ (A), Data- (B)

МИКРОКОНТРОЛЛЕР TI TM4C1294NCPDT ПАРАМЕТРЫ ПОСЛЕДОВАТЕЛЬНОГО ПОРТА RS-232

Процессор 32-битный ARM Cortex-M4F Скорость передачи данных 300-115200 бит/сек

Частота 120 МГц Биты данных 5, 6, 7, 8

Flash-память 1024 Кб Контроль чётности none, odd, even, mark, space

SRAM-память 256 Кб Стоп биты 1, 2

ИНТЕРФЕЙСЫ Передаваемые сигналы RxD, TxD, DTR, DSR, RTS, CTS

Габариты корпуса

(Д х Ш х В), мм

96 х 53 х 58 мм Температура окружающей среды,°C -25...40°C

Вес, гр 90 гр Относительная влажность воздуха не более 95%

Материал корпуса Пластик

Степень защиты корпуса IP20

Крепление на DIN-рейку, защелка-фиксатор

Средний срок службы 5 лет

Гарантия 2 года

ОАО «Телеофис»
