18

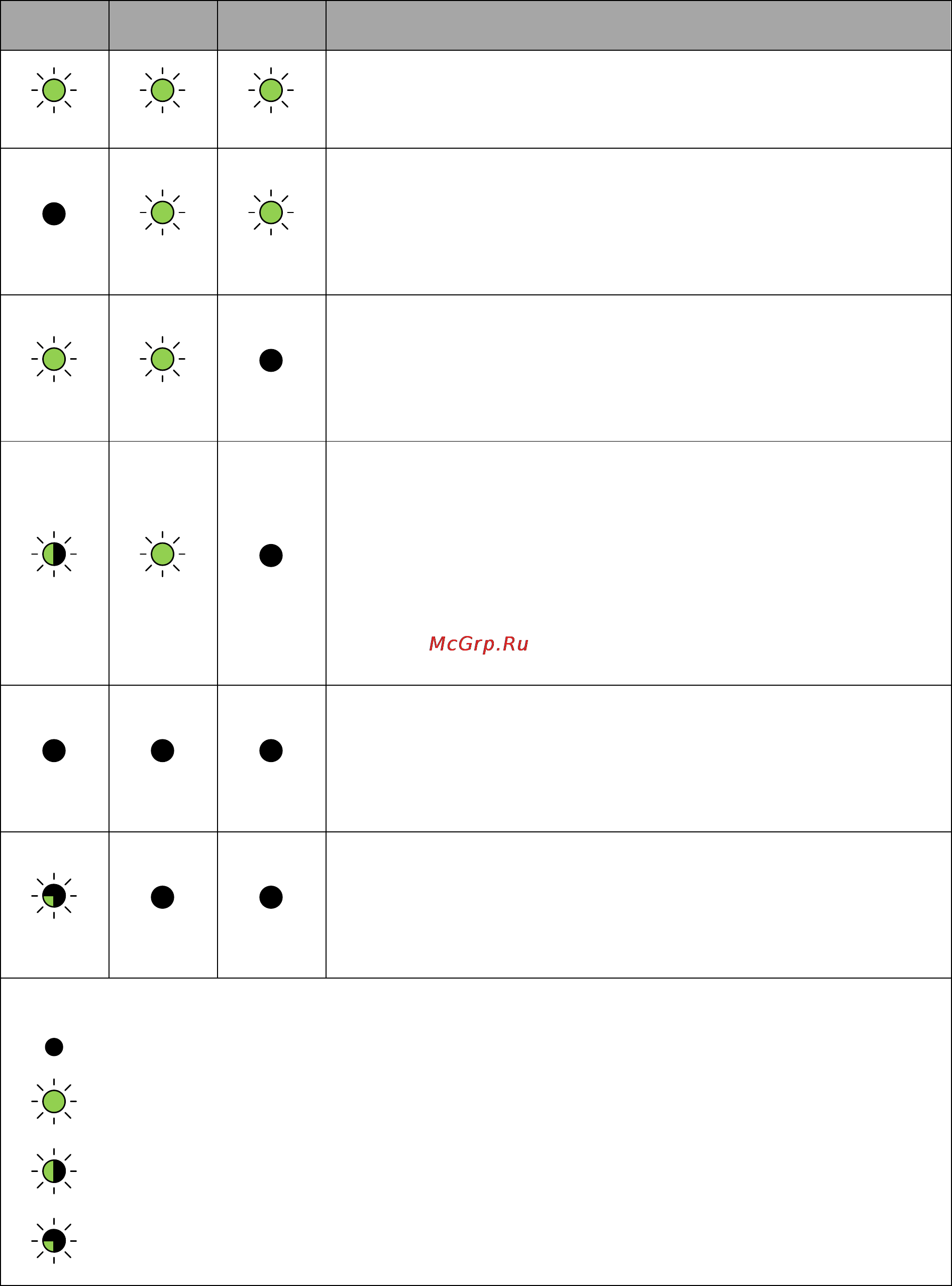

Табл. 2.9-2 – индикация состояния узла бесперебойного питания
VBAT
VOUT
VAC
Описание
Коммутатор работает от сети, АКБ
присутствует, напряжение на АКБ в норме.
Коммутатор работает от сети, неисправность
АКБ (АКБ не подключена, нарушена
полярность или клеммы замкнуты)
Коммутатор работает от АКБ (напряжение на
АКБ выше 46В), сетевое напряжение
отсутствует.
Коммутатор работает от АКБ (напряжение на
АКБ ниже 46В, но выше 42В), сетевое
напряжение отсутствует. Моргание
светодиода VBAT указывает, что АКБ скоро
разрядится.
Коммутатор полностью обесточен, или
находится в спящем режиме с разряженными
АКБ.
Коммутатор находится в состоянии
отложенного включения и ожидает подачи
сетевого напряжения 220В.
где
индикатор не светится
индикатор светится
индикатор 1 сек. - горит, 1 сек. – не горит
индикатор вспыхивает 1 раз в 10 сек.
ВАЖНО! Запрещается подключать глубоко разряженную АКБ
(напряжение на клеммах ниже 9,6В)
