27
6. Монтаж устройства
6.1. Крепление блока
6.1.1. Установка блока на стену
Корпуса имеют четыре точки крепления по краям блока. Разметка
крепления для установки изделия приведена на рис. 6.1.1.
226
146
226
346
4
4
PSW-1G4F
PSW-1G4F-UPS

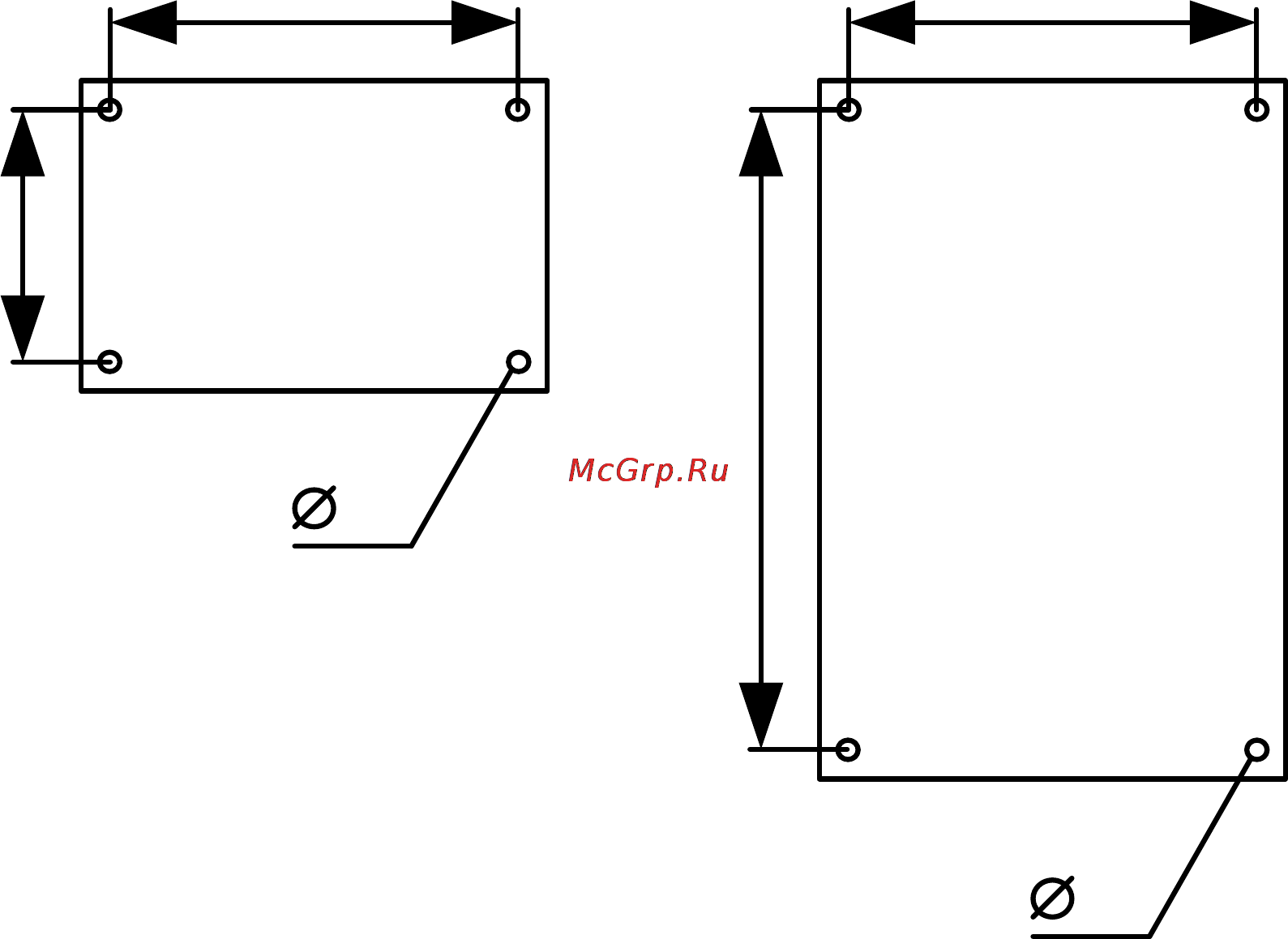

Рис. 6.1.1. Разметка крепления
ВАЖНО! Сверление корпуса приводит к нарушению герметизации
всего коммутатора и, как следствие, отказа от гарантии.
6.1.2. Установка блока на опору
Для установки PSW-1G4F на опору используйте монтажную панель
TFortis
