В аккумуляторный отсек поместите АКБ, соблюдая полярность.
Зафиксируйте батареи металлическими держателями,
предварительно поместив между ними плату с термоэлементом.
Термоэлемент должен плотно прилегать к корпусам АКБ. Подключите
провода (рис. 2.9.5).
ВАЖНО! При монтаже не замкните держателями клеммы АКБ.
ВАЖНО! На термоэлемент подается напряжение 220В.
2.9.6. Контроль работы вентиляторов
В блоке PSW-1G4F-UPS установлены вентиляторы. Они включаются
только при высокой температуре внутри блока. Для проверки
исправности цепей управления вентиляторами необходимо подать на
коммутатор сетевое напряжение 220 Вольт и нажать на кнопку
контроля (рис. 2.9.6). Вентиляторы должны включиться. Эту проверку
рекомендуется проводить после монтажа устройства на объект.

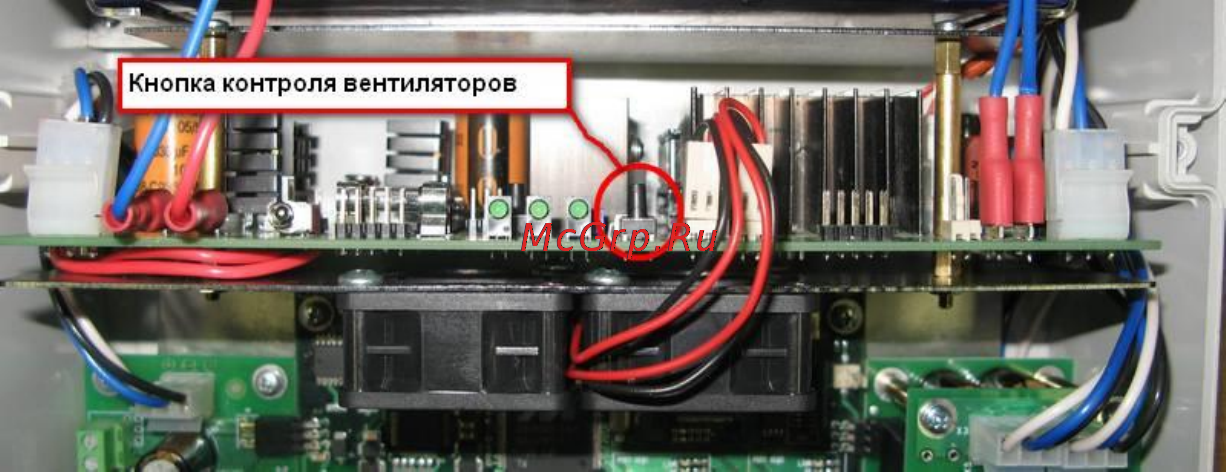

Рис. 2.9.6. Проверка работоспособности вентиляторов.
