31
PE N L

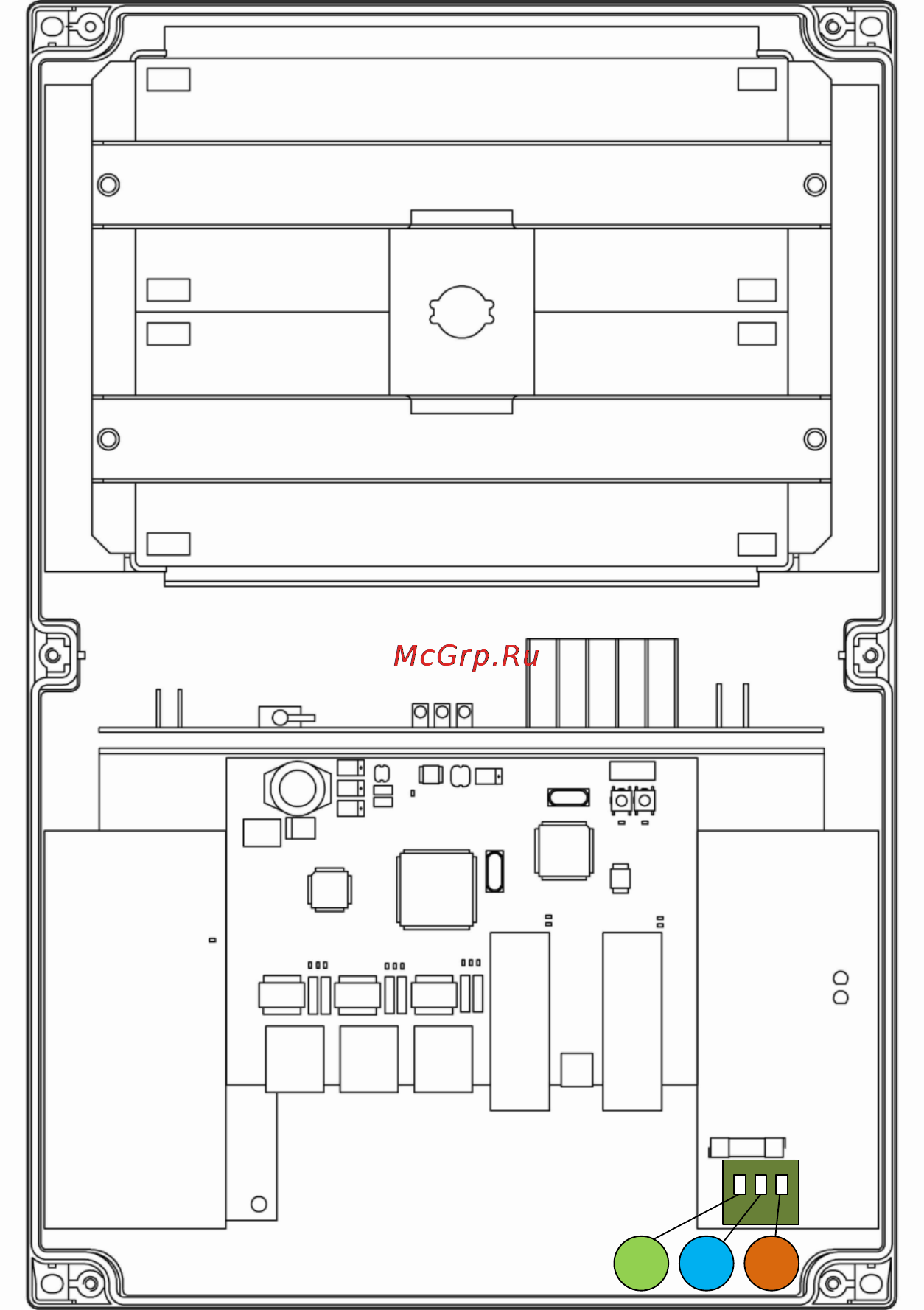

Рис. 6.3-2. Подключение питания к PSW-1G4F-UPS.
ВАЖНО! Заземление устройства обязательно. Сопротивление
заземления должно быть не более 4 Ом.
ВАЖНО! Не допускайте касания печатных плат высоковольтными
проводам под напряжением. Выход из строя в этом случае влечет
отказ от гарантии.
ВАЖНО!
Поскольку коммутатор содержит импульсные блоки питания, он
представляет собой реактивную нагрузку. В процессе включения при
зарядке входных конденсаторов появляется пусковой ток, который
превышает номинальное значение. Для исключения ложных
срабатываний автоматов защиты рекомендуется выбирать модели с
характеристикой «С» на ток не менее 4А.
