6. Монтаж устройства

6.1. Крепление блока

Корпуса имеют четыре точки крепления по краям блока. Разметка

крепления для установки изделия приведена на рис. 6.1.1.

146

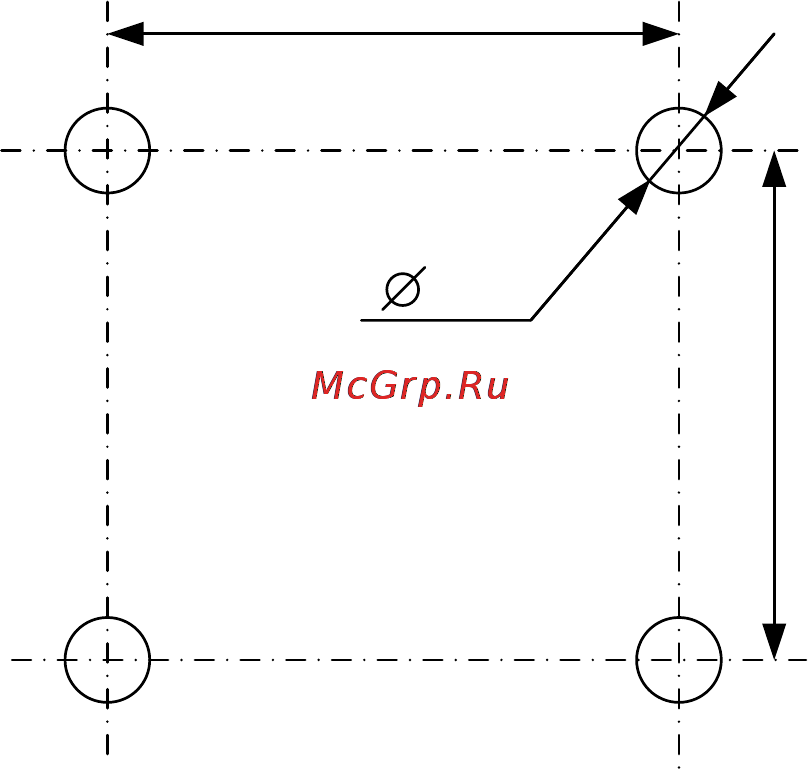

Рис. 6.1. Разметка крепления

ВАЖНО! Сверление корпуса приводит к нарушению герметизации

всего коммутатора и, как следствие, отказа от гарантии.

6.2. Подключение оптики

Внутри PSW-11 отсутствует элементы для сварки оптического

волокна. Рекомендуется использовать внешние оптические кроссы.

6.3. Подключение электропитания

PSW-11 подключается к источнику переменного тока 220В. Питающий

кабель заводится внутрь блока через гермоввод, где подключается к

клеммной колодке блока питания.

ВАЖНО! Заземление устройства обязательно. Сопротивление

заземления должно быть не более 4 Ом.
