TFortis PSW-11 [7/16] Расположение элементов

2.2. Расположение элементов

Разъем питания

220VAC

Предохранитель

250VAC, 3,15А

Винт заземления

Индикатор CPU

Индикаторы

LINK И PoE

Индикатор 48В

Индикатор 3.3В

10/100Base-Tx c PoE

Джамперы PoE

100/1000Base-X (SFP)

Джампер FIBER

Джампер TIMER

Джампер RESTART

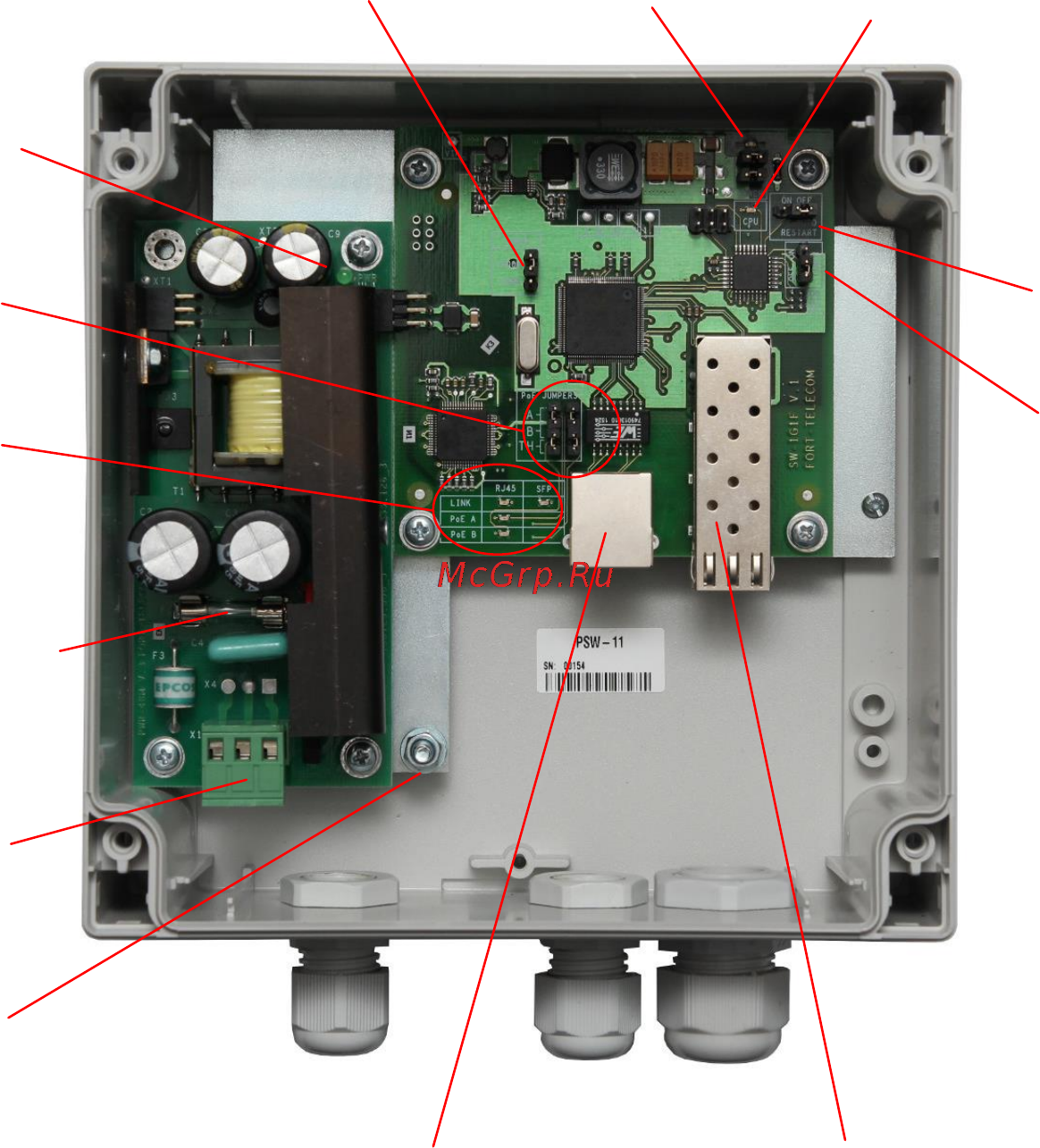

Рис. 2.2-1. Расположение элементов PSW -11

При нормальной работе процессора индикатор «CPU» должен

прерывисто светиться с периодом 2 сек. (1 сек. – вкл., 1 сек. – выкл.)
