10
2.5. Узел распределения питания 220В
На втором ярусе располагается узел распределения питания 220В.
Это питание должно заводиться на сам коммутатор, раздаваться для
обогрева термокожухам и транслироваться на следующий
коммутатор, если блоки подключены цепочкой.
Вход 220В
Выход для коммутатора
Выходы для термокожухов
Выход 220В
(транзитный)

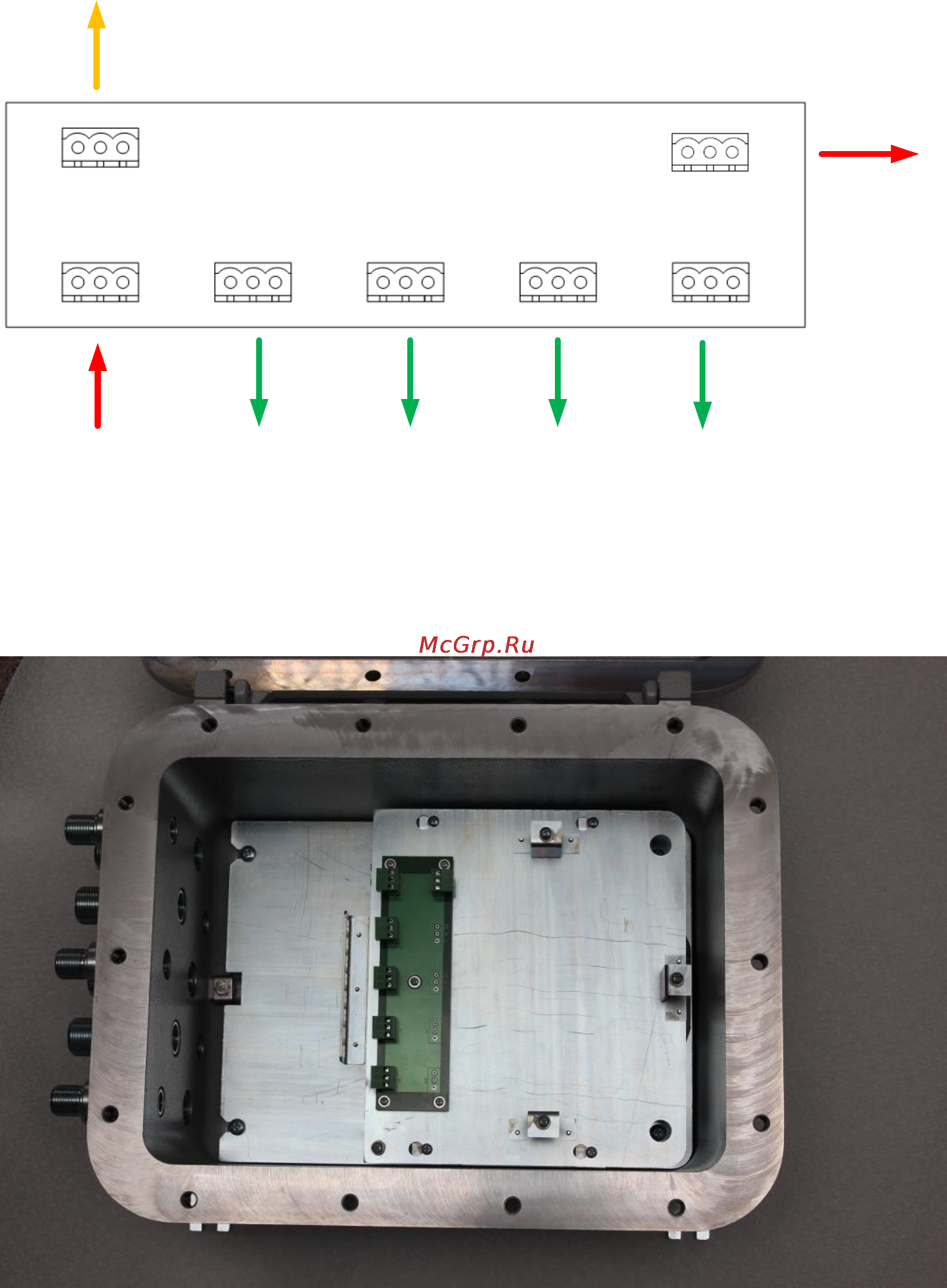

Рис. 2.5-1. Назначение разъемов
Рис.2.5-2. Узел распределения питания
