TFortis PSW-2G4F-Ex [6/21] Конструкция блока

2.2. Конструкция блока

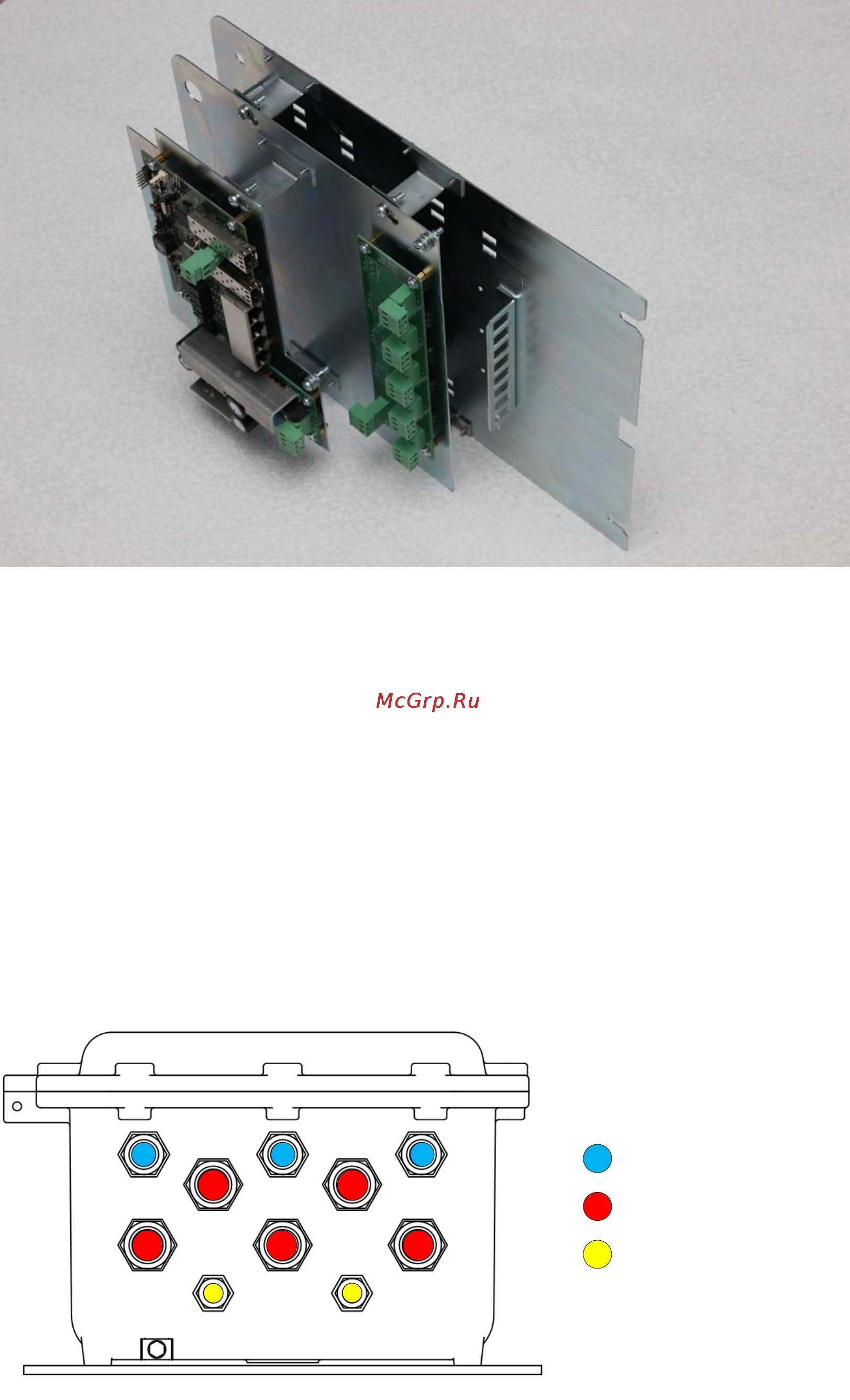

Рис.2.2-1. Многоуровневая конструкция блока

Компактные размеры коммутатора обеспечиваются за счет

многоуровневой конструкции. На нижнем уровне располагается

оптический кросс, на втором уровне – узел распределения питания, а

на третьем – плата коммутатора.

2.3. Кабельные вводы

Кабельные вводы расположены в соответствии с этими уровнями.

Витая пара

Силовой кабель

Оптический кабель

Рис. 2.3. Назначение кабельных вводов
