Обратите внимание, что у коммутатора PSW имеется только 2

гигабитных порта. Чтобы подключить видеосервер на максимальной скорости,

потребуется 3-ий гигабитный порт. Это означает, что потребуется коммутатор с

3-мя гигабитными портами (обязательно с поддержкой RSTP). Как правило,

этот коммутатор располагаться в помещение рядом с видеосервером, поэтому

особых требований по условия эксплуатации к нему не предъявляется.

Следует учитывать, что сандарт IEEE802.w не рекомендует превышать

7 коммутаторов в кольце при стандартных параметрах протокола RSTP.

Перед тем, как устанавливать PSW на объект, необходимо локально

подключиться к устройству (как это сделать, подробно написано в РЭ) и

сконфигурировать его. Вначале потребуется установить сетевые настройки

(задать уникальный IP-адрес, маску и т.д.), потом включить RSTP (по

умолчанию, он выключен.). Только после этого, можно соединять коммутаторы

в «кольцо». Коммутатору, который подключается к видеосерверу,

рекомендуется назначить максимальный приоритет, чтоб он стал ROOT. Все

управление PSW производится через WEB интерфейс.

Важно отметить, что в коммутаторах PSW реализована поддержка

протоколов STP/RSTP в полном объеме, поэтому устройства будут работать не

только в «кольце», но и в любой топологии с избыточными связями по любым

портам.

Настройка RSTP

C целью упрощения процесса настройки, большая часть параметров скрыта. В

общем случае не требуется изменять все переменные, достаточно включить

RSTP и указать приоритет моста (Bridge Priority), если это требуется.

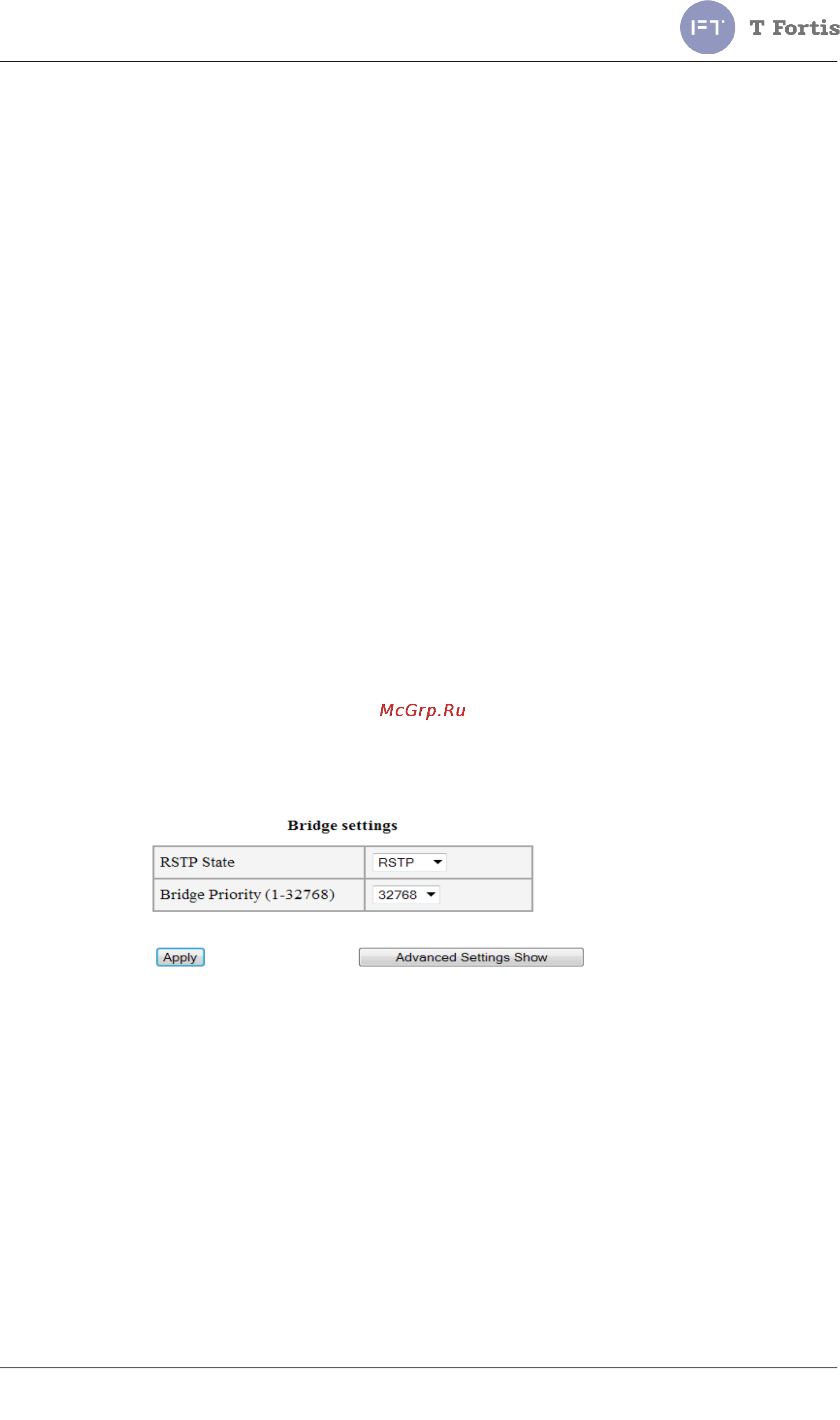

Рис. 5.3.18.2 Базовая настройка RSTP

Если требуется получить доступ ко всем доступным переменным

настройки RSTP, то нажмите на кнопку «Advanced Settings Show».
