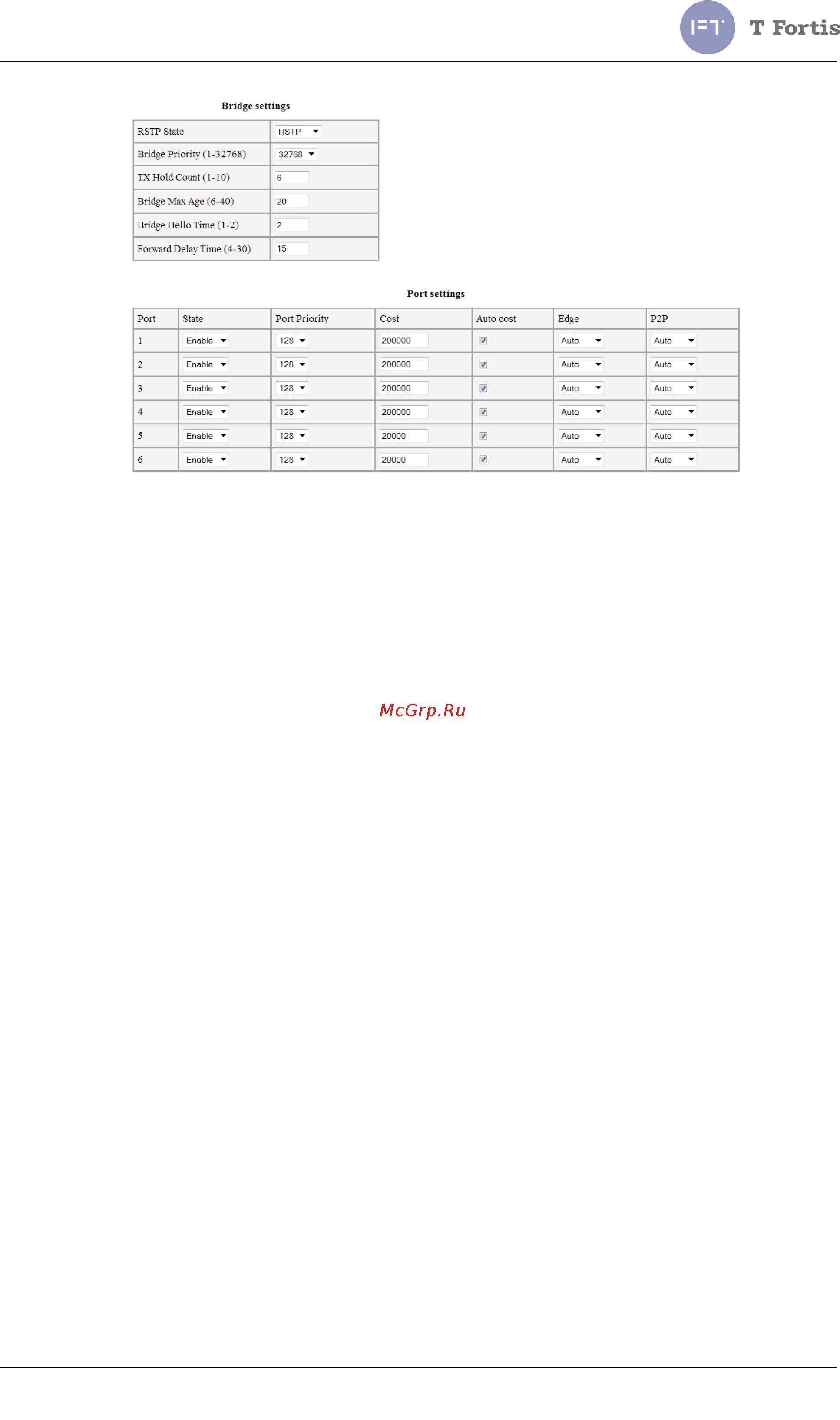

Рис. 5.3.18.1 Расширенная настройка RSTP

Доступные для редактирования переменные:

• RSTP State - режим работы выключено, STP или RSTP.

• Bridge Priority - приоритет моста (коммутатора), устанавливается с

шагом 4096 (1-32768). Необходим для определения Root Bridge

(корневого коммутатора). Корневым коммутатором становится тот, у

которого значение Bridge Priority меньше.

• TX Hold Count - ограничение максимального числа поcылаемых BPDU

пакетов в секунду (1-10).

• Bridge Max Age - время ожидания моста в секундах, по истечению

которого он сам высылает сообщение о перестроении сети (6-40 секунд).

• Bridge Hello Time - период рассылки BPDU пакетов в секундах (1-2

секунд).

• Forward Delay Time - задержка перехода состояний портов из состояния

прослушивания (Listening) и обучения (Learning) в состояние пердачи

(Forwarding) (в секундах) (4-30).

Настройки портов:

• RSTP State - включение порта в протокол STP/RSTP. Если не требуется

обеспечивать поддержку кольцевой топологии на определённом порту, то

этот порт можно выключить из работы RSTP. Однако, учтите, что если

при этом данный порт станет резервной линией, то возможно

возникновение зацикливаний пакетов и возникновения шторма.

• Port Priority - приоритет порта (0-240) меняется с шагом 16.

• Cost - стоимость пути порта (1-200000000). При наличии нескольких

альтернативных путей всегда выбирается тот, у которого сумма

стоимостей пути минимальна. Стоимость порта зависит от его

пропускной способности, для порта FastEthernet – 200000, для порта

GigabitEthernet – 20000.
