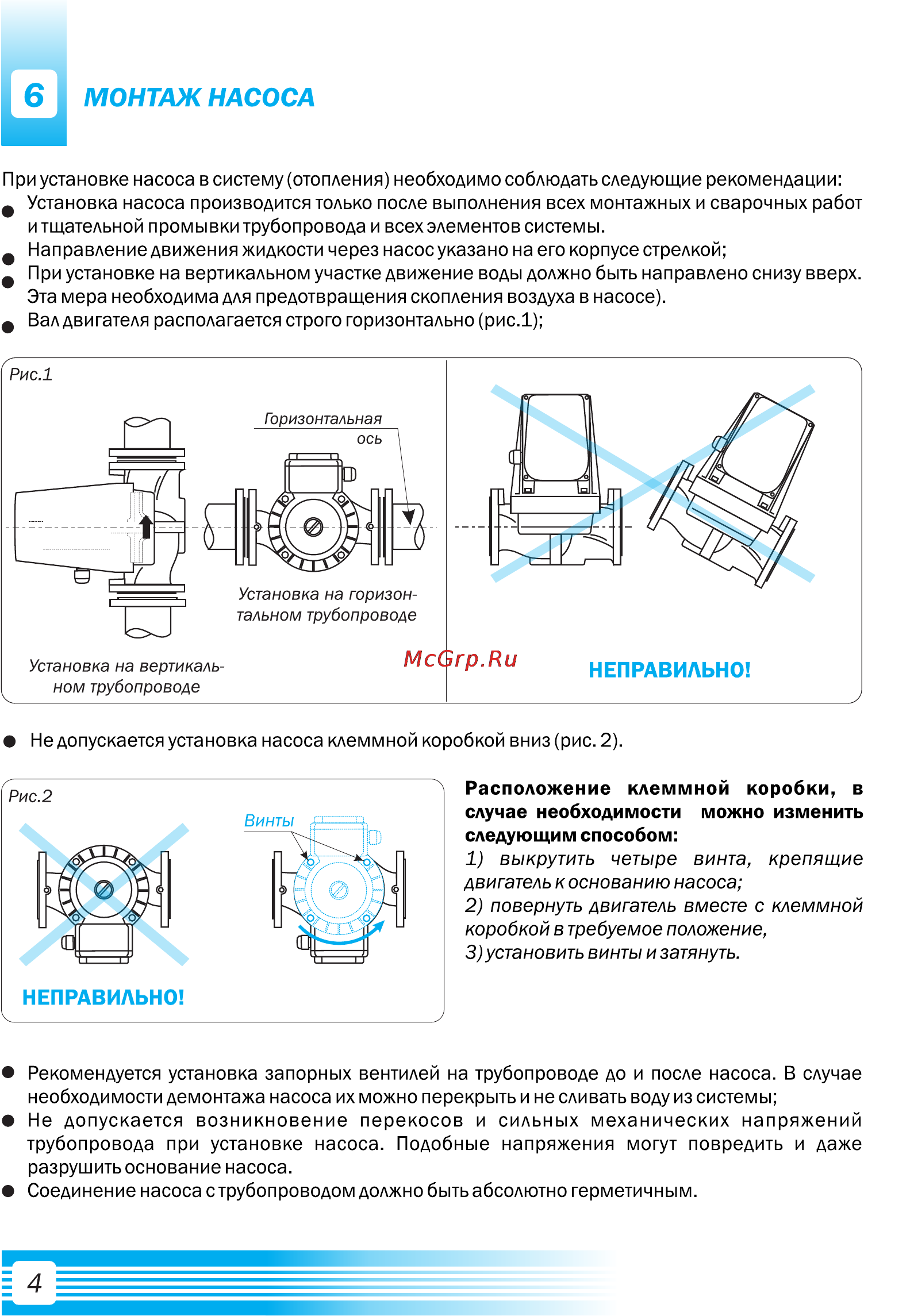

МОНТАЖ НАСОСА При установке насоса в систему отопления необходимо соблюдать следующие рекомендации Установка насоса производится только после выполнения всех монтажных и сварочных работ и тщательной промывки трубопровода и всех элементов системы _ Направление движения жидкости через насос указано на его корпусе стрелкой При установке на вертикальном участке движение воды должно быть направлено снизу вверх Эта мера необходима для предотвращения скопления воздуха в насосе Вал двигателя располагается строго горизонтально рис 1 в Не допускается установка насоса клеммной коробкой вниз рис 2 Расположение клеммной коробки в случае необходимости можно изменить следующим способом 1 выкрутить четыре винта крепящие двигатель к основанию насоса 2 повернуть двигатель вместе с клеммной коробкой в требуемое положение 3 установить винты и затянуть Рекомендуется установка запорных вентилей на трубопроводе до и после насоса В случае необходимости демонтажа насоса их можно перекрыть и не сливать воду из системы Не допускается возникновение перекосов и сильных механических напряжений трубопровода при установке насоса Подобные напряжения могут повредить и даже разрушить основание насоса Соединение насоса с трубопроводом должно быть абсолютно герметичным 4
