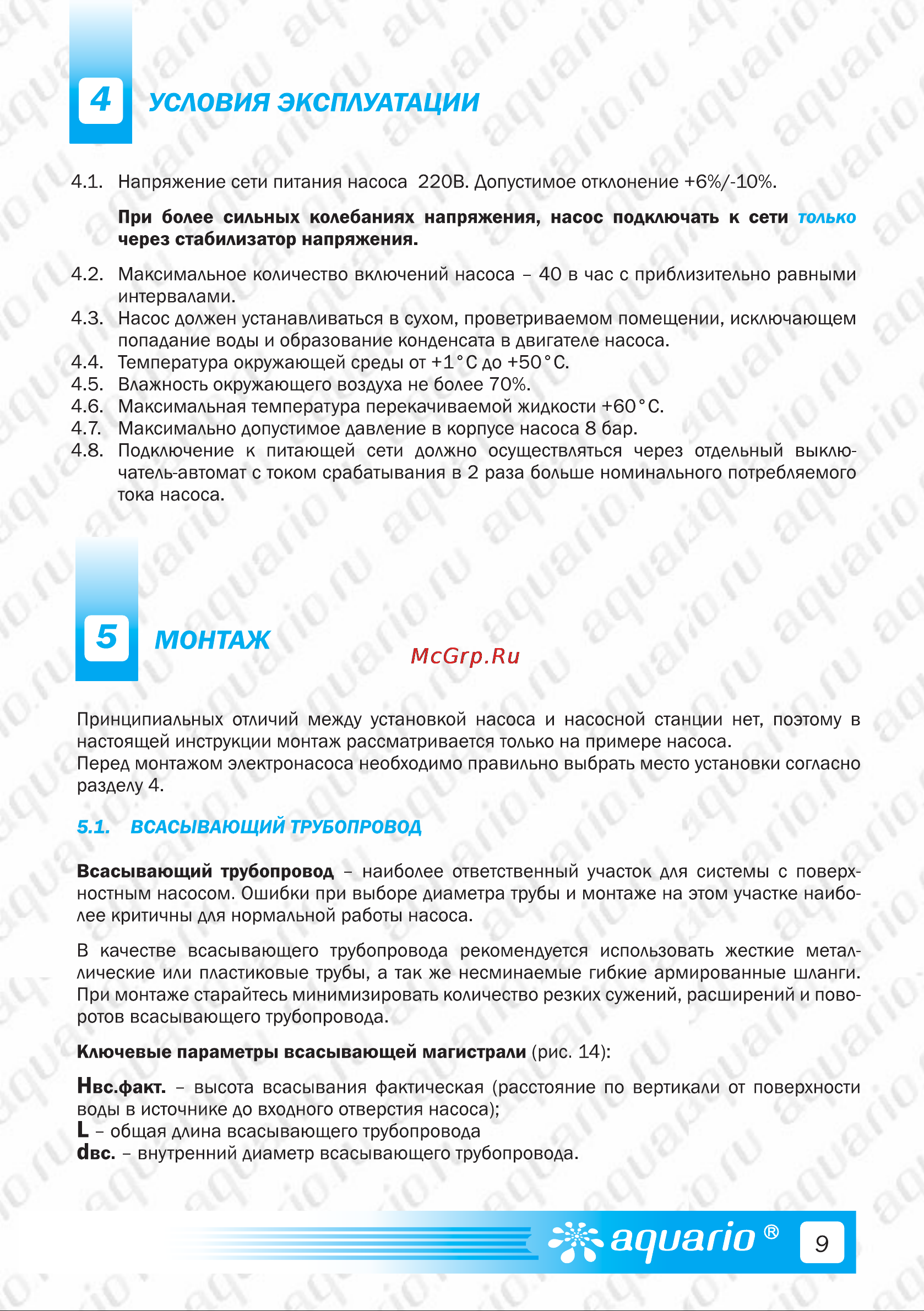

УСЛОВИЯ ЭКСПЛУАТАЦИИ 4 1 Напряжение сети питания насоса 220В Допустимое отклонение 6 10 При более сильных колебаниях напряжения насос подключать к сети только через стабилизатор напряжения 4 2 Максимальное количество включений насоса 40 в час с приблизительно равными интервалами 4 3 Насос должен устанавливаться в сухом проветриваемом помещении исключающем попадание воды и образование конденсата в двигателе насоса 4 4 Температура окружающей среды от 1 С до 50 С 4 5 Влажность окружающего воздуха не более 70 4 6 Максимальная температура перекачиваемой жидкости 60 С 4 7 Максимально допустимое давление в корпусе насоса 8 бар 4 8 Подключение к питающей сети должно осуществляться через отдельный выклю чатель автомат с током срабатывания в 2 раза больше номинального потребляемого тока насоса МОНТАЖ Принципиальных отличий между установкой насоса и насосной станции нет поэтому в настоящей инструкции монтаж рассматривается только на примере насоса Перед монтажом электронасоса необходимо правильно выбрать место установки согласно разделу 4 5 1 ВСАСЫВАЮЩИЙ ТРУБОПРОВОД Всасывающий трубопровод наиболее ответственный участок для системы с поверх ностным насосом Ошибки при выборе диаметра трубы и монтаже на этом участке наибо лее критичны для нормальной работы насоса В качестве всасывающего трубопровода рекомендуется использовать жесткие метал лические или пластиковые трубы а так же несминаемые гибкие армированные шланги При монтаже старайтесь минимизировать количество резких сужений расширений и пово ротов всасывающего трубопровода Ключевые параметры всасывающей магистрали рис 14 Нвс факт высота всасывания фактическая расстояние по вертикали от поверхности воды в источнике до входного отверстия насоса Ь общая длина всасывающего трубопровода иве внутренний диаметр всасывающего трубопровода 9
