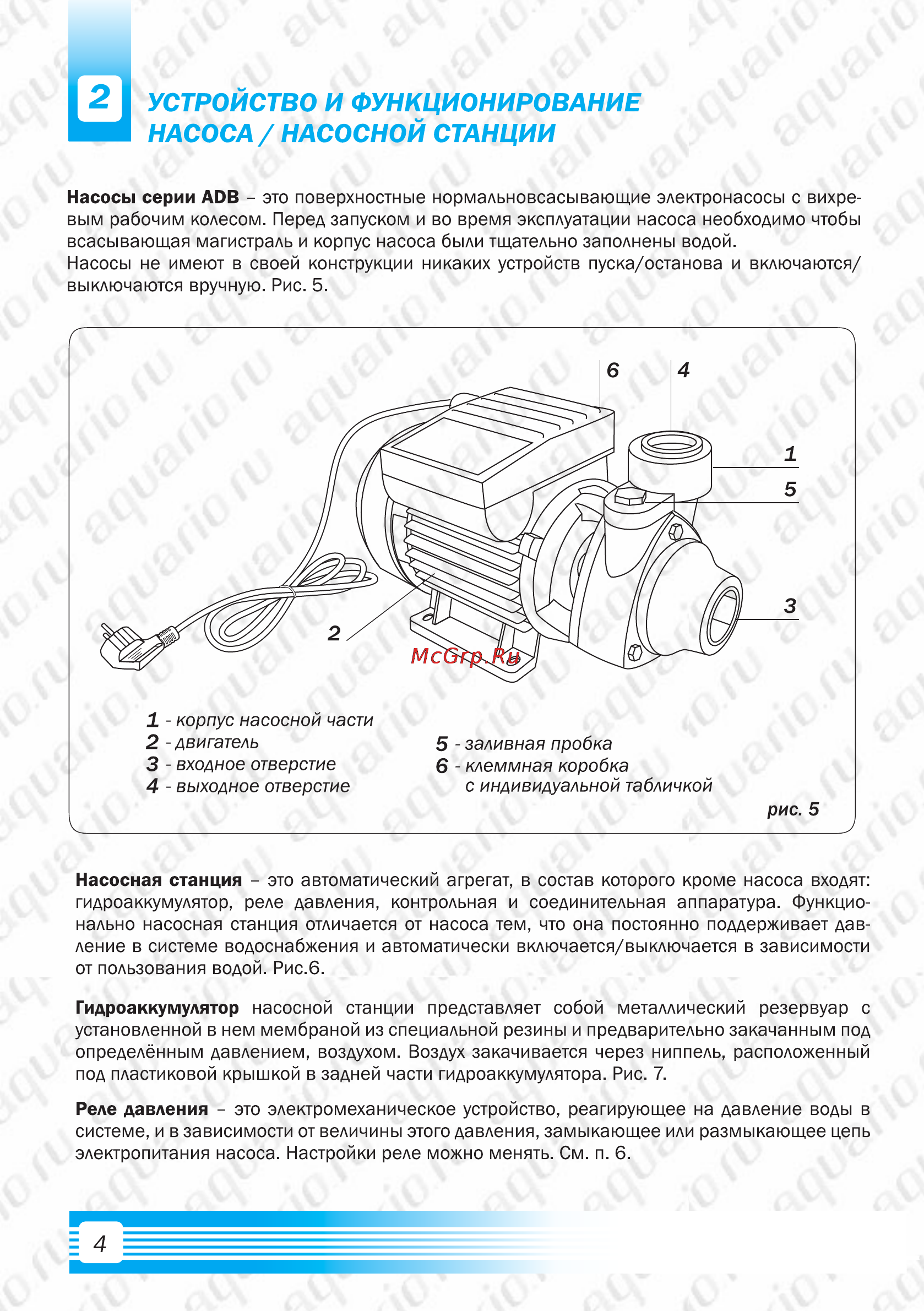

УСТРОЙСТВО И ФУНКЦИОНИРОВАНИЕ НАСОСА НАСОСНОЙ СТАНЦИИ Насосы серии АОВ это поверхностные нормальновсасывающие электронасосы с вихре вым рабочим колесом Перед запуском и во время эксплуатации насоса необходимо чтобы всасывающая магистраль и корпус насоса были тщательно заполнены водой Насосы не имеют в своей конструкции никаких устройств пуска останова и включаются выключаются вручную Рис 5 1 корпус насосной части 2 двигатель 3 входное отверстие 4 выходное отверстие 5 заливная пробка 6 клеммная коробка с индивидуальной табличкой рис 5 Насосная станция это автоматический агрегат в состав которого кроме насоса входят гидроаккумулятор реле давления контрольная и соединительная аппаратура Функцио нально насосная станция отличается от насоса тем что она постоянно поддерживает дав ление в системе водоснабжения и автоматически включается выключается в зависимости от пользования водой Рис 6 Гидроаккумулятор насосной станции представляет собой металлический резервуар с установленной в нем мембраной из специальной резины и предварительно закачанным под определённым давлением воздухом Воздух закачивается через ниппель расположенный под пластиковой крышкой в задней части гидроаккумулятора Рис 7 Реле давления это электромеханическое устройство реагирующее на давление воды в системе и в зависимости от величины этого давления замыкающее или размыкающее цепь электропитания насоса Настройки реле можно менять См п 6
