Aquario ADS-1700 [11/20] Самостоятельный ремонт

Содержание

• Aquaп 1
• С аен 2
• Адиапо 3
• Содержание 3
• Требования безопасности 3
• Внимание 4
• Назначение и область применения насоса 4
• Насосы применяются для следующих целей 4
• Откачивание воды из затопленных подвалов погребов откачивание бытовой сточной воды без твердых включений и фекалий например от стиральной машины из душа и раковины перекачивание воды из природных и искусственных водоемов откачивание дождевой и талой воды из ливневых водостоков водосточных ям без листьев травы и т п осушение канав котлованов вода не должна содержать мелкие абразивные частицы в большом объеме 4
• Полностью либо частично погруженным 4
• Устройство и конструктивные особенности 4
• Aquaria 5
• К расходно напорные характеристики насосов 5
• Технические характеристики 5
• А05 1500 335 360 215 25 1 35 6
• А05 1700 335 360 215 25 6
• Аэз 900 310 335 215 25 6
• Габаритные и присоединительные размеры насосов приведены в таблице 2 и на рис з 6
• Таблица 2 6
• Эксплуатационные размеры приведены на рис 6
• Адиапо 7
• Подготовка к эксплуатации 7
• Требования и ограничения 7
• Внимание 8
• Подключение трубопровода 8
• Поплавковый выключатель 8
• Эксплуатация насоса 8
• Электрические подключения 8
• Адиапо 9
• Внимание 9
• Для эксплуатации насоса в режиме 1 нужно 9
• Для эксплуатации насоса в режиме 2 нужно 9
• Обслуживание и самостоятельный ремонт 10
• Порезы и т п 10
• Регулируемое основание 10
• Чистка насоса 10
• Адиапо 11
• Внимание 11
• Комплект поставки 11
• Самостоятельный ремонт 11
• Хранение и транспортировка 11
• Вероятные причины неисправности метод устранения неисправности 12
• Возможные проблемы и способы их устранения 12
• Двигатель насоса работает но подача воды отсутствует 12
• При включении насоса двигатель не работает 12
• Слабая подача воды 12
• Условия гарантийного обслуживания 13
• Aquaria 14
• _________________ 14
• Гарантийный талон 14
• Яп и я по 15
• Яп и яп о 15

Похожие устройства

• Aquario ADS-900 Инструкция по эксплуатации
• Aquario AJC-100 Инструкция по эксплуатации
• Aquario AJC-100B Инструкция по эксплуатации
• Aquario AJC-101 Инструкция по эксплуатации
• Aquario AJC-101B Инструкция по эксплуатации
• Aquario AJC-125С Инструкция по эксплуатации
• Aquario AJC-60С Инструкция по эксплуатации
• Aquario AJC-80 Инструкция по эксплуатации
• Aquario AJC-80B Инструкция по эксплуатации
• Aquario AJC-81 Инструкция по эксплуатации
• Aquario AJC-81B Инструкция по эксплуатации
• Aquario AJS-100 Инструкция по эксплуатации
• Aquario AJS-100A Инструкция по эксплуатации
• Aquario AJS-125A Инструкция по эксплуатации
• Aquario AJS-60A Инструкция по эксплуатации
• Aquario AJS-80 Инструкция по эксплуатации
• Aquario AUTO AJC-100 Инструкция по эксплуатации
• Aquario AUTO AJC-100-H Инструкция по эксплуатации
• Aquario AUTO AJC-100B Инструкция по эксплуатации
• Aquario AUTO AJC-100B (50L) Инструкция по эксплуатации

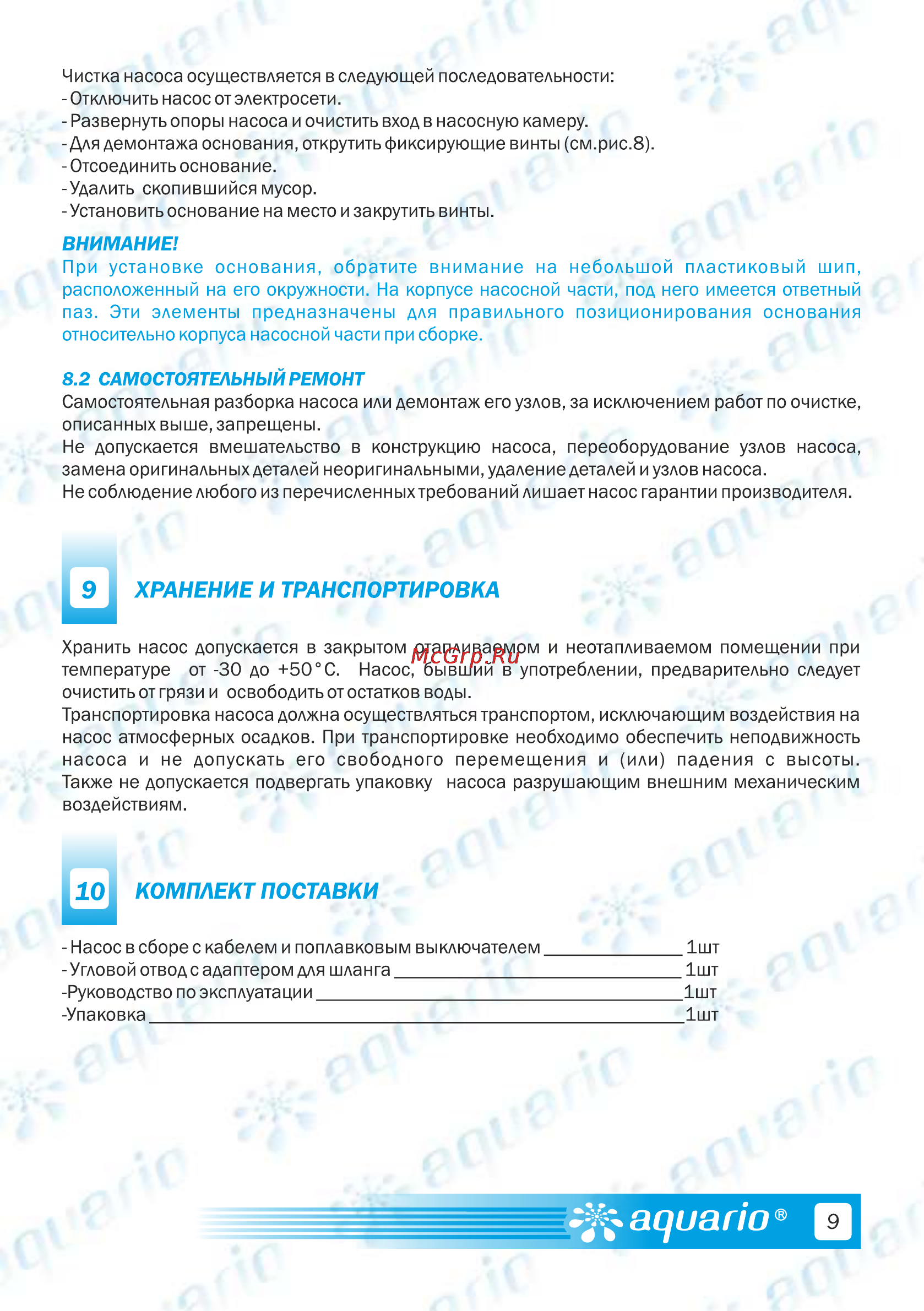

Чистка насоса осуществляется в следующей последовательности Отключить насос от электросети Развернуть опоры насоса и очистить вход в насосную камеру Для демонтажа основания открутить фиксирующие винты см рис 8 Отсоединить основание Удалить скопившийся мусор Установить основание на место и закрутить винты ВНИМАНИЕ При установке основания обратите внимание на небольшой пластиковый шип расположенный на его окружности На корпусе насосной части под него имеется ответный паз Эти элементы предназначены для правильного позиционирования основания относительно корпуса насосной части при сборке 8 2 САМОСТОЯТЕЛЬНЫЙ РЕМОНТ Самостоятельная разборка насоса или демонтаж его узлов за исключением работ по очистке описанных выше запрещены Не допускается вмешательство в конструкцию насоса переоборудование узлов насоса замена оригинальных деталей неоригинальными удаление деталей и узлов насоса Не соблюдение любого из перечисленных требований лишает насос гарантии производителя ХРАНЕНИЕ И ТРАНСПОРТИРОВКА Хранить насос допускается в закрытом отапливаемом и неотапливаемом помещении при температуре от 30 до 50 С Насос бывший в употреблении предварительно следует очистить от грязи и освободить от остатков воды Транспортировка насоса должна осуществляться транспортом исключающим воздействия на насос атмосферных осадков При транспортировке необходимо обеспечить неподвижность насоса и не допускать его свободного перемещения и или падения с высоты Также не допускается подвергать упаковку насоса разрушающим внешним механическим воздействиям КОМПЛЕКТ ПОСТАВКИ Насос в сборе с кабелем и поплавковым выключателем 1шт Угловой отвод с адаптером для шланга 1шт Руководство по эксплуатации 1шт Упаковка 1шт адиапо 9
