Aquario ADS-1700 [9/20] Адиапо

Содержание

• Aquaп 1
• С аен 2
• Адиапо 3
• Содержание 3
• Требования безопасности 3
• Внимание 4
• Назначение и область применения насоса 4
• Насосы применяются для следующих целей 4
• Откачивание воды из затопленных подвалов погребов откачивание бытовой сточной воды без твердых включений и фекалий например от стиральной машины из душа и раковины перекачивание воды из природных и искусственных водоемов откачивание дождевой и талой воды из ливневых водостоков водосточных ям без листьев травы и т п осушение канав котлованов вода не должна содержать мелкие абразивные частицы в большом объеме 4
• Полностью либо частично погруженным 4
• Устройство и конструктивные особенности 4
• Aquaria 5
• К расходно напорные характеристики насосов 5
• Технические характеристики 5
• А05 1500 335 360 215 25 1 35 6
• А05 1700 335 360 215 25 6
• Аэз 900 310 335 215 25 6
• Габаритные и присоединительные размеры насосов приведены в таблице 2 и на рис з 6
• Таблица 2 6
• Эксплуатационные размеры приведены на рис 6
• Адиапо 7
• Подготовка к эксплуатации 7
• Требования и ограничения 7
• Внимание 8
• Подключение трубопровода 8
• Поплавковый выключатель 8
• Эксплуатация насоса 8
• Электрические подключения 8
• Адиапо 9
• Внимание 9
• Для эксплуатации насоса в режиме 1 нужно 9
• Для эксплуатации насоса в режиме 2 нужно 9
• Обслуживание и самостоятельный ремонт 10
• Порезы и т п 10
• Регулируемое основание 10
• Чистка насоса 10
• Адиапо 11
• Внимание 11
• Комплект поставки 11
• Самостоятельный ремонт 11
• Хранение и транспортировка 11
• Вероятные причины неисправности метод устранения неисправности 12
• Возможные проблемы и способы их устранения 12
• Двигатель насоса работает но подача воды отсутствует 12
• При включении насоса двигатель не работает 12
• Слабая подача воды 12
• Условия гарантийного обслуживания 13
• Aquaria 14
• _________________ 14
• Гарантийный талон 14
• Яп и я по 15
• Яп и яп о 15

Похожие устройства

• Aquario ADS-900 Инструкция по эксплуатации
• Aquario AJC-100 Инструкция по эксплуатации
• Aquario AJC-100B Инструкция по эксплуатации
• Aquario AJC-101 Инструкция по эксплуатации
• Aquario AJC-101B Инструкция по эксплуатации
• Aquario AJC-125С Инструкция по эксплуатации
• Aquario AJC-60С Инструкция по эксплуатации
• Aquario AJC-80 Инструкция по эксплуатации
• Aquario AJC-80B Инструкция по эксплуатации
• Aquario AJC-81 Инструкция по эксплуатации
• Aquario AJC-81B Инструкция по эксплуатации
• Aquario AJS-100 Инструкция по эксплуатации
• Aquario AJS-100A Инструкция по эксплуатации
• Aquario AJS-125A Инструкция по эксплуатации
• Aquario AJS-60A Инструкция по эксплуатации
• Aquario AJS-80 Инструкция по эксплуатации
• Aquario AUTO AJC-100 Инструкция по эксплуатации
• Aquario AUTO AJC-100-H Инструкция по эксплуатации
• Aquario AUTO AJC-100B Инструкция по эксплуатации
• Aquario AUTO AJC-100B (50L) Инструкция по эксплуатации

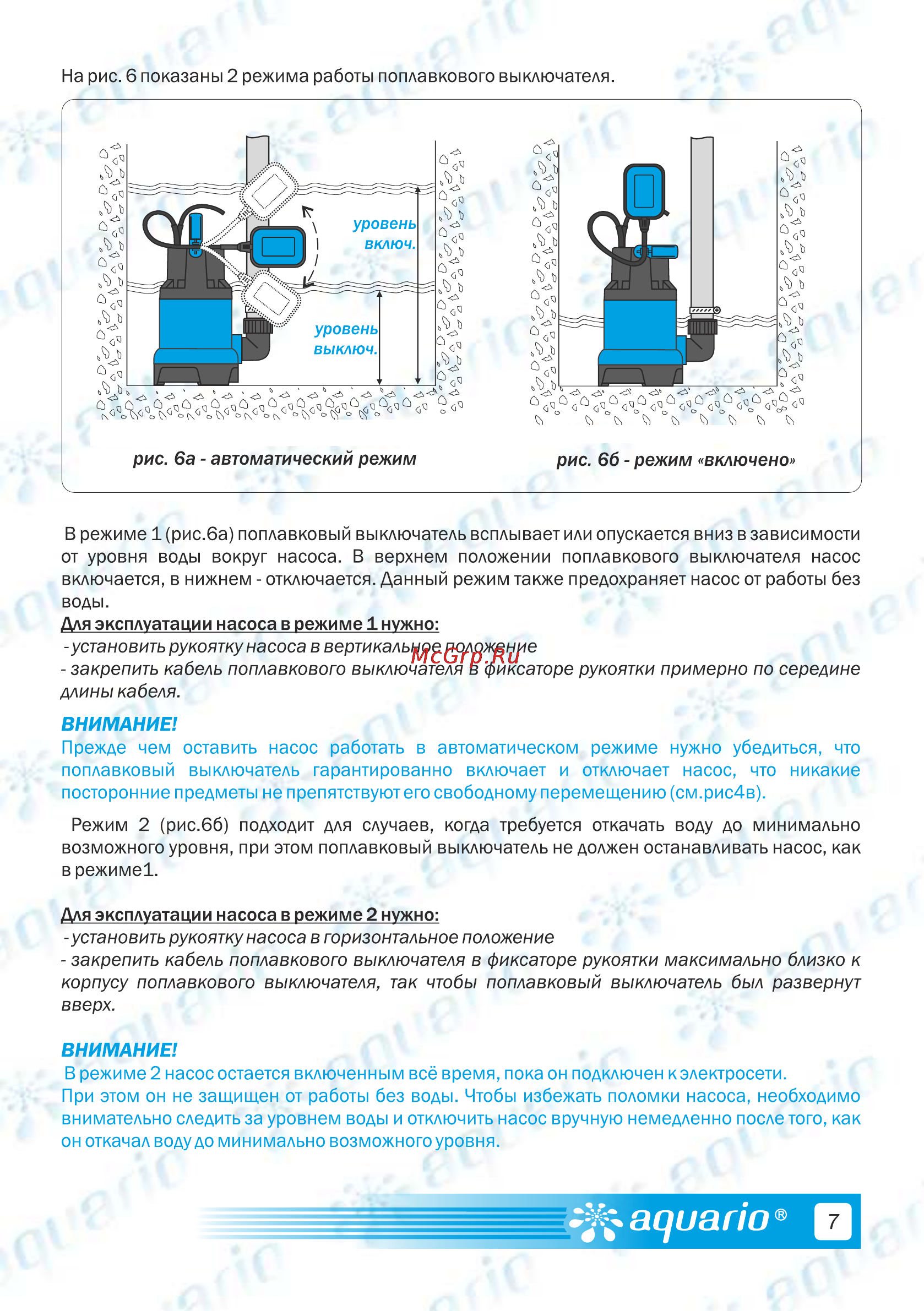

На рис 6 показаны 2 режима работы поплавкового выключателя рис 6а автоматический режим рис 66 режим включено В режиме 1 рис ба поплавковый выключатель всплывает или опускается вниз в зависимости от уровня воды вокруг насоса В верхнем положении поплавкового выключателя насос включается в нижнем отключается Данный режим также предохраняет насос от работы без воды Для эксплуатации насоса в режиме 1 нужно установить рукоятку насоса в вертикальное положение закрепить кабель поплавкового выключателя в фиксаторе рукоятки примерно по середине длины кабеля ВНИМАНИЕ Прежде чем оставить насос работать в автоматическом режиме нужно убедиться что поплавковый выключатель гарантированно включает и отключает насос что никакие посторонние предметы не препятствуют его свободному перемещению см рис4в Режим 2 рис 66 подходит для случаев когда требуется откачать воду до минимально возможного уровня при этом поплавковый выключатель не должен останавливать насос как в режиме Для эксплуатации насоса в режиме 2 нужно установить рукоятку насоса в горизонтальное положение закрепить кабель поплавкового выключателя в фиксаторе рукоятки максимально близко к корпусу поплавкового выключателя так чтобы поплавковый выключатель был развернут вверх ВНИМАНИЕ В режиме 2 насос остается включенным всё время пока он подключен к электросети При этом он не защищен от работы без воды Чтобы избежать поломки насоса необходимо внимательно следить за уровнем воды и отключить насос вручную немедленно после того как он откачал воду до минимально возможного уровня адиапо 7
