WL TOYS v911 [3/9] Шаг 1
![WL TOYS v911 [3/9] Шаг 1](/views2/1192384/page3/bg3.png)

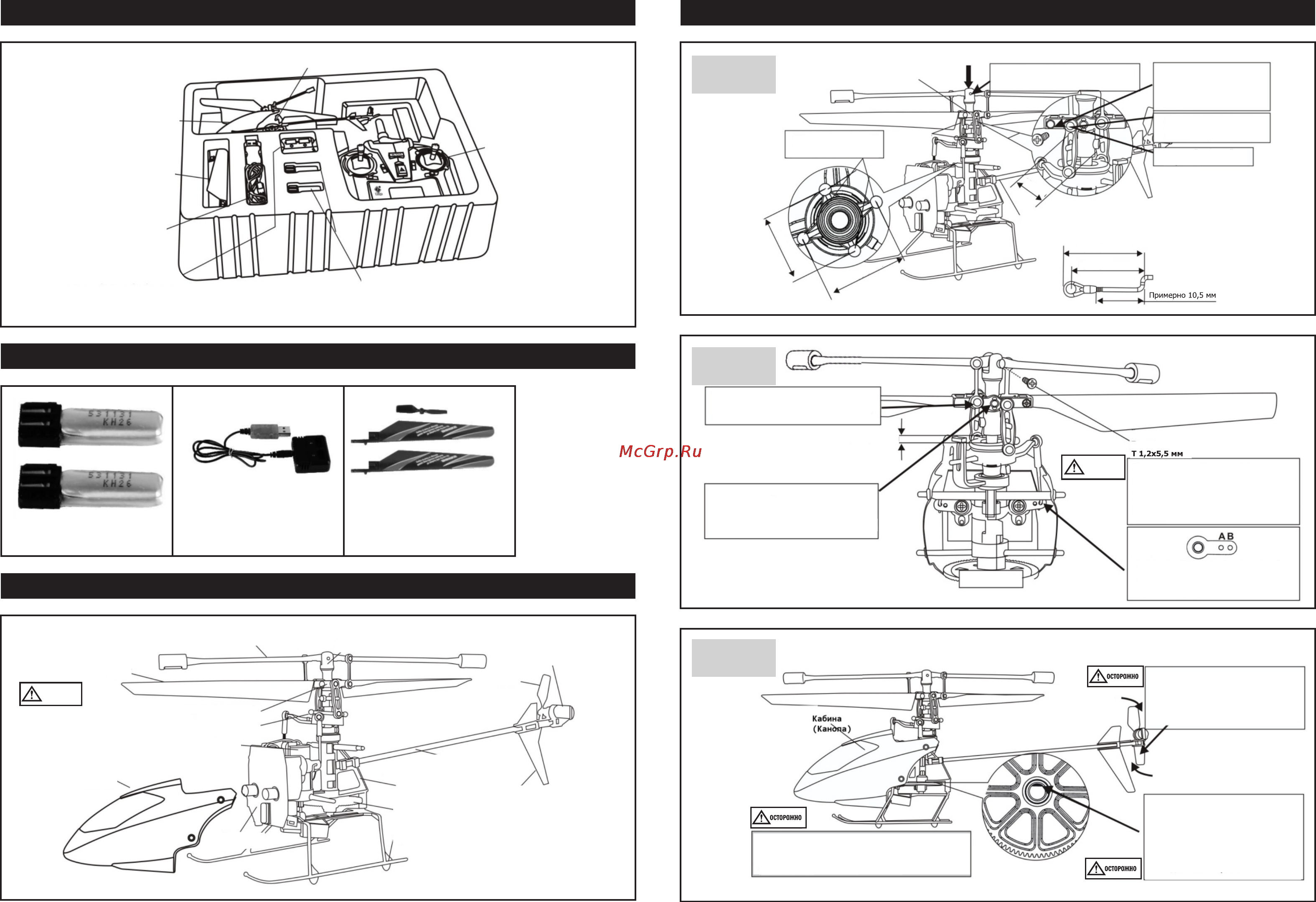

3. ВИД УПАКОВКИ 6. СБОРКА ВЕРТОЛЁТА В 3 ШАГА
4. КОМПЛЕКТАЦИЯ
Литий-полимерные
аккумуляторные батареи х 2
Зарядное устройство х 1
USB-кабель х 1
Хвостовой винт x 1
Лопасти х 2
5 ОБЩИЙ ВИД ВЕРТОЛЁТА
Шаг 1
Шаг 3
Пульт управления
Головка главной лопасти
Головка главной
лопасти
Места установки
тяги B (18,5 мм)
тяга В
14,5 мм
18,5 мм
1
8
,5 м
м
Примерно 17 мм
Примерно 15,2 мм
Насадите головку лопасти
на основной вал и зафиксируйте
на нём.
Шаг 2
5
6
Основная рама
Осевой стабилизатор (флайбар)
Литий-полимерные
аккумуляторы х 2шт
3,7 В, 120 mAh/15 С
Кабина
(Канопа)
Комплект запасных
лопастей основного
ротора
USB-кабель
V911-зарядное устройство
Лопасть
Держатель лопастей
Автомат перекоса
Основной мотор
Кабина
(Канопа)
Плата
управления
Посадочные лыжи
Шестерня привода
основного ротора
Основная рама
Хвостовая балка
Вертикальный
стабилизатор
Хвостовой
винт
Хвостовой мотор
Комплект основной рамы
Выкрутите винт, а затем
установите комплект
основных лопастей
в нужном положении.
Оденьте тяги на шарики
тарелки перекоса и качалки
автомата перекоса.
Вогнутой стороной
на шарик.
Убедитесь, что все тяги и шарики
свободно двигаются без заеданий.
Не затягивайте винты сильно,
убедитесь, что рычаги двигаются
легко.
ОСТОРОЖНО
ОСТОРОЖНО
Винт
Затяните с подходящим усилием.
Перетягивание приведёт к деформации
головки основного ротора и, как
следствие, к заеданию механизмов.
Это отразится на стабильности
полёта.
Для спокойного полёта используйте
внутреннее отверстие (А)
Для активного полёта используйте
внешнее отверстие (В)
Вертолёт поставляется с завода в собранном
виде. Перед первым и каждым последующим
полётом тщательно проверяйте монтаж всех
узлов и деталей.
Конструкция главной шестерни,
предполагает её установку на
вал главной лопасти без фиксации
винтом. При установке шестерни
на вал совместите шлиц
шестерни с пазлом вала и насадите
на шестерню.
Хвостовой винт вращается
в определённом направлении.
При замене винта убедитесь
в правильности его установки.
Направление
вращения
Примерно 1мм
