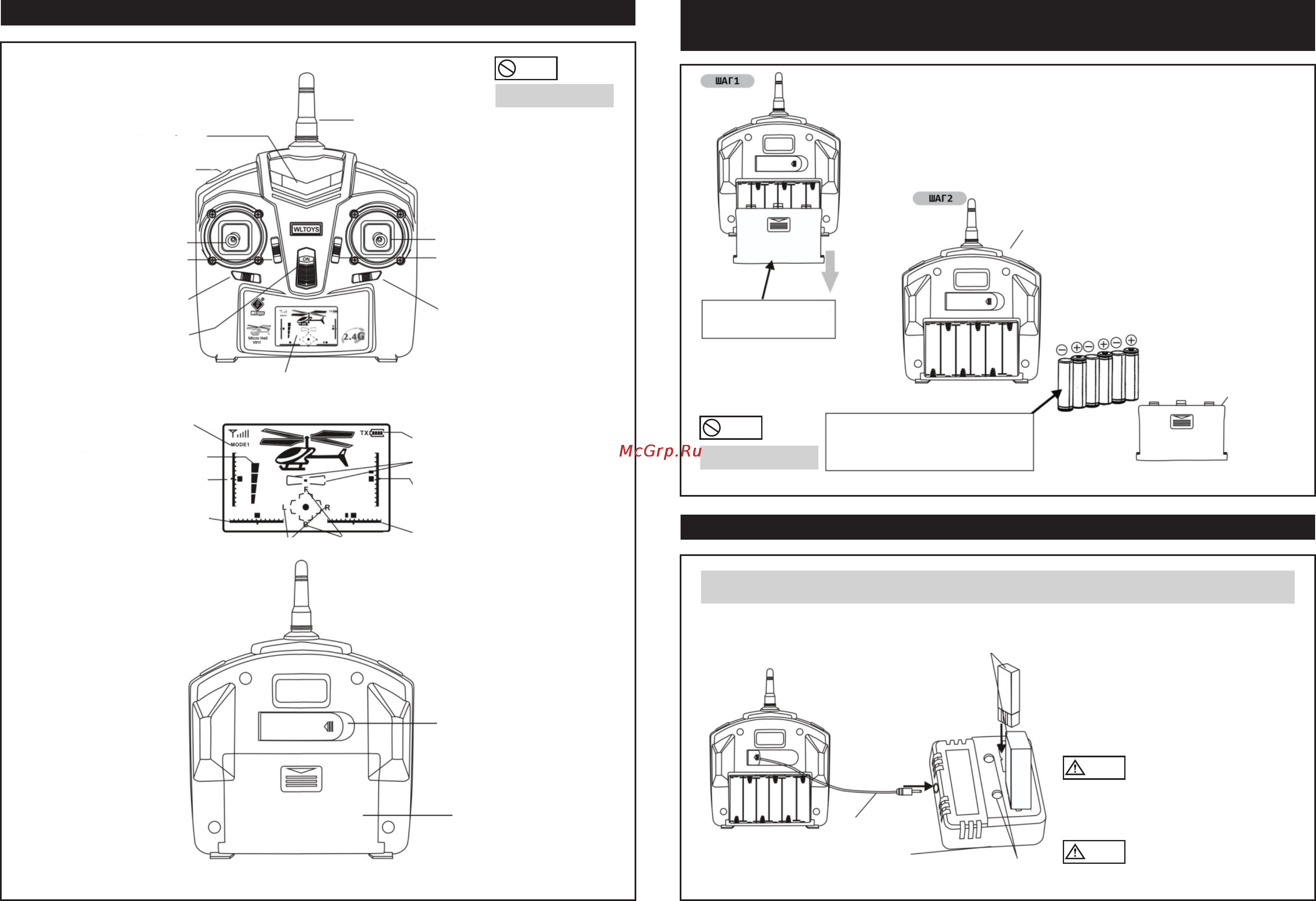

![WL TOYS v911 [4/9] Общий вид пульта управления](/views2/1192384/page4/bg4.png)
7. ОБЩИЙ ВИД ПУЛЬТА УПРАВЛЕНИЯ
ЗАПРЕЩЕНО
Не разбирать
8.УСТАНОВКА АККУМУЛЯТОРНЫХ БАТАРЕЙ В ПУЛЬТ
УПРАВЛЕНИЯ
9. ЗАРЯДКА АККУМУЛЯТОРОВ
Подключите шнур пульта управления к зарядному устройству для зарядки аккумуляторов
-Включите пульт управления.
-Вставьте вилку в зарядное устройство
V911.
-Установите литий-полимерные
аккумуляторы в разъемы зарядного
устройства, как показано на рисунке.
Во время зарядки светодиод горит красным
цветом.
Светодиод погас: зарядка окончена.
ВНИМАНИЕ
В целях безопасности зарядка батарей
всегда должна производиться под
наблюдением.
ОСТОРОЖНО
ЗАПРЕЩЕНО
Не разбирать
Литий-полимерные
аккумуляторы
3,7 В, 120 mAh
7
8
Индикатор включения
Антенна
Ручка контроля
газа/руддера
Триммер скорости
Ручка контроля направления
Триммер тангажа
Триммер крена
Триммер направления
Выключатель питания
LED-экран
Индикатор режима
управления
Индикатор газа
Индикатор триммера
скорости
Индикатор триммера
направления
Индикатор уровня заряда
батарей пульта управления
Индикатор отклонения
Индикатор триммера
тангажа
Индикатор триммера
крена
Индикатор
тангажа
Индикатор
крена
Крышка разъёма
зарядки
Батарейный отсек
Нажать
Передатчик
Крышка батарейного отсека
Сдвиньте крышку батарейного
отсека по направлению
стрелки
Установите 6 батарей типа АА, соблюдая
полярность. Не смешивайте разнотипные
батареи. При необходимости, меняйте
сразу все 6 батарей на новые.
Шнур зарядки
Зарядное
устройство V911
Индикаторы
заряда
Официальный дистрибьютор WLToys в России.
Подробная информация о модели, сервисное обслуживание и другая полезная информация на сайте www.wlmodels.ru
Официальный дистрибьютор WLToys в России.
Подробная информация о модели, сервисное обслуживание и другая полезная информация на сайте www.wlmodels.ru
